| Номер в госреестре | 86367-22 |
| Наименование СИ | Трансформаторы напряжения трехфазной антирезонансной группы |
| Обозначение типа СИ | НАЛИ-СЭЩ-10 |
| Изготовитель | Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит"-ТМ Самара"), г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ-10 (далее по тексту - трансформаторы трехфазной группы) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы трехфазной группы состоят из четырех трансформаторов: трех однофазных измерительных трансформаторов напряжения НОЛ-СЭЩ, рассчитанных на фазные напряжения, которые, по типу конструкции, являются двухполюсными, и четвертого трансформатора - трансформатора нулевой последовательности ТНП-СЭЩ, который выполняет функцию защиты измерительного блока от феррорезонансных процессов.
Трансформаторы напряжения НОЛ-СЭЩ, входящие в состав группы, имеют две основные и дополнительную вторичные обмотки. Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора.
Трансформаторы напряжения НОЛ-СЭЩ, входящие в состав группы, укомплектованы крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Трансформаторы трехфазной группы предназначены для установки в комплектные распределительные устройства (КРУ).
Принцип действия трансформаторов трехфазной группы основан на явлении взаимной электромагнитной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и от соотношения витков первичной и вторичной обмоток.
К трансформаторам трехфазной группы данного типа относятся НАЛИ-СЭЩ-10-1 У2 зав. № 00679-12, 00697-12 и НАЛИ-СЭЩ-10-4 У2 зав. № 00366-11, 00367-11, 00387-11.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

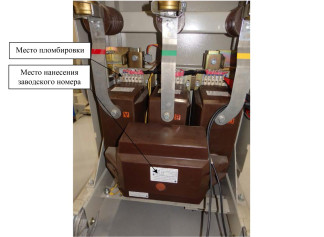

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
| Таблица 1.1 - Метрологические характеристики НАЛИ-СЭЩ-10-1 | У2 |
| Наименование характеристики | Значение |
| Номинальное линейное первичное напряжение, кВ | 10 |
| Номинальное линейное вторичное напряжение, В | 100 |
| Номинальная частота, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная трехфазная мощность основной вторичной обмотки при измерении линейных напряжений и симметричной нагрузке, ВА | 30; 150 |
| Таблица 1.2 - Метрологические характеристики НАЛИ-СЭЩ-10-4 | У2 |
| Наименование характеристики | Значение |
| Номинальное линейное первичное напряжение, кВ | 10 |
| Номинальное линейное вторичное напряжение, В | 100 |
| Номинальная частота, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2; 0,5 |
| Номинальная трехфазная мощность основной вторичной обмотки при измерении линейных напряжений и симметричной нагрузке, ВА | 45 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +50 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НАЛИ-СЭЩ-10-1 У2 (НАЛИ-СЭЩ-10-4 У2) | 1 шт. |
| Паспорт | НАЛИ-СЭЩ-10-1 У2 (НАЛИ-СЭЩ-10-4 У2) | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
(ЗАО "ГК "Электрощит" - ТМ Самара")
Адрес: 443048, г. Самара, пос. Красная Глинка Телефон: +7 (846) 276-28-88 Факс: +7 (846) 277-73-83 Web-сайт: www.electroshield.ru E-mail: info@electroshield.ru
