| Номер в госреестре | 86370-22 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | SD |
| Изготовитель | Riken Keiki Co., Ltd., Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 09.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные SD (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли кислорода и вредных газов и паров в воздушных средах, а также довзрывоопасных концентраций горючих газов и паров горючих жидкостей в смеси с воздухом во взрывоопасных зонах.
Принцип действия газоанализаторов основан на применении термокаталитических, полупроводниковых, гальванических, оптических, (инфракрасных) и электрохимических датчиков.
Газоанализаторы стационарные SD выпускаются в следующих модификациях: SD-1OX, SD-1EC, SD-1GH, SD-1GP, SD-1NC, SD-1RI, SD-D58 и являются многоканальными приборами непрерывного действия.
Модификации газоанализаторов различаются конструктивным исполнением, по типу и спецификации интерфейса, что способствует выводу концентрации газа в виде аналогового или цифрового сигнала и применяемыми типами сенсоров. Существуют следующие типы сенсоров:
- термокаталитические сенсоры используют в модификациях SD-1GP, SD-1NC, SD-D58, предназначенные для контроля содержания горючих газов;
- полупроводниковые сенсоры используют в модификации SD-1GH служащие для контроля содержания горючих и токсичных газов;
- электрохимические сенсоры используют в модификациях SD-1EC, предназначенные для контроля сероводорода и оксида углерода в воздухе рабочей зоны;
- гальванические сенсоры используют в модификациях SD-1OX, используемые для контроля содержания кислорода;
- оптические (инфракрасные) сенсоры используют в модификациях SD-1RI, предназначенные для измерения горючих и токсичных газов.
Отбор пробы анализируемого воздуха осуществляется за счет диффузионного механизма, либо с помощью подключаемого насоса RP-D58.
Все модификации газоанализаторов имеют цифровую индикацию на жидких кристаллах для непрерывной визуализации концентрации измеряемого компонента непосредственно на месте измерения. Кнопки управления расположены на передней панели корпусов газоанализаторов и используются для их настройки и обслуживания. Газоанализаторы могут использоваться отдельно, либо вместе со вторничными приборами системы RM-5000.
Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на идентификационную табличку в виде буквенно-цифрового обозначения методом гравировки. Защита от несанкционированного изменения настроек обеспечивается с помощью управления магнитным ключом. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством.

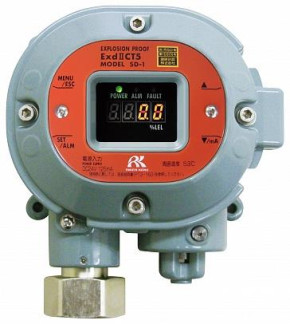

Внешний вид газоанализаторов приведен на рисунках 1 - 6. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||||
| SD-1GP | SD-1NC | SD-1EC | SD-1GH | SD-1RI | SD-1OX | SD-D58 | |
| Идентификационное наименование ПО | 04185 | 03712 | 05359 | 05107 | 05183 | 05345 | 05080/05090 |
| Номер версии (идентификационный номер) ПО | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Цифровой идентификатор ПО | D790 | 1B1C | 9836 | 140B | 75CC | 1509 | B836/0E41 |
| Алгоритм расчета цифрового идентификатора ПО | - | ||||||
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |||||||
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики газоанализаторов приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики газоанализаторов модификаций SD-1GP, SD-1NC, SD-D58 (термокаталитические сенсоры)___
| Определяемый компонент | Формула | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Горючие газы (термокаталитические сенсоры) | ||||
| Акрилонитрил | C3H3N | от 0 до 100% НКПР (от 0 до 28000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Определяемый компонент | Формула | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Аммиак | NH3 | от 0 до 100% НКПР (от 0 до 15000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Ацетилен | C2H2 | от 0 до 100% НКПР (от 0 до 15000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Ацетон | C3H6O | от 0 до 100% НКПР (от 0 до 21500 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Ацетонитрил | CH3CN | от 0 до 100% НКПР (от 0 до 30000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Бензол | C6H6 | от 0 до 100% НКПР (от 0 до 12000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Бутадиен | C4H6 | от 0 до 100% НКПР (от 0 до 11000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Бутан | n-C4H10 | от 0 до 100% НКПР (от 0 до 15000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Бутен | C4H8 | от 0 до 100% НКПР (от 0 до 16000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Бутилацетат | C6H12O2 | от 0 до 100% НКПР (от 0 до 14000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Винилацетат | C4H6O2 | от 0 до 100% НКПР (от 0 до 26000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Водород | H2 | от 0 до 100% НКПР (от 0 до 40000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Гексан | n-C7H16 | от 0 до 100% НКПР (от 0 до 12000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Гексен | C6H12 | от 0 до 100% НКПР (от 0 до 12000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Гептан | n-C7H16 | от 0 до 100% НКПР (от 0 до 11000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Дейтерий | D2 | от 0 до 100% НКПР (от 0 до 12000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Декан | n-C10H22 | от 0 до 100% НКПР (от 0 до 5600 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Диметиламин | C2H7N | от 0 до 100% НКПР (от 0 до 28000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метилдиэтаноламин | C4H9NO | от 0 до 100% НКПР (от 0 до 5000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Диметиловый эфир | C2H6O | от 0 до 100% НКПР (от 0 до 30000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Диметилформамид | C3H7NO | от 0 до 100% НКПР (от 0 до 9000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Определяемый компонент | Формула | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Этилацетат | C4H8O2 | от 0 до 100% НКПР (от 0 до 19000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метилацетат | C3H6O2 | от 0 до 100% НКПР | ±2% НКПР (±20 млн-1) | 10 |
| Дициклопентадиен | C10H12 | от 0 до 100% НКПР (от 0 до 10000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Додекан | C12H26 | от 0 до 100% НКПР | ±2% НКПР (±20 млн-1) | 10 |
| Изобутан | i-C4H10 | от 0 до 100% НКПР (от 0 до 18000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Бутилацетат | C6H12O2 | от 0 до 100% НКПР (от 0 до 13000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Изобутилен | i-C4H8 | от 0 до 100% НКПР (от 0 до 18000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Изобутиловый спирт | C4H10O | от 0 до 100% НКПР (от 0 до 17000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Изогексан | i-C6H14 | от 0 до 100% НКПР (от 0 до 11000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Изооктан | i-C8H18 | от 0 до 100% НКПР (от 0 до 8000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Изопентан | i-C5H12 | от 0 до 100% НКПР (от 0 до 13000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Изопрен | C5H8 | от 0 до 100% НКПР (от 0 до 10000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Изопропанол | C3H8O | от 0 до 100% НКПР (от 0 до 20000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Ксилол | C8H10 | от 0 до 100% НКПР (от 0 до 10000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Кумол | C9H12 | от 0 до 100% НКПР (от 0 до 9000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метан | CH4 | от 0 до 100% НКПР (от 0 до 50000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метилацетат | C3H6O2 | от 0 до 100% НКПР (от 0 до 31000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метилметакрилат | C5H8O2 | от 0 до 100% НКПР (от 0 до 17000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метиловый спирт | CH3OH | от 0 до 100% НКПР (от 0 до 55000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метилтретбутиловый эфир | C5H12O | от 0 до 100% НКПР (от 0 до 16000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метилформиат | C2H4O2 | от 0 до 100% НКПР | ±2% НКПР | 10 |
| Определяемый компонент | Формула | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| (от 0 до 45000 млн-1) | (±20 млн-1) | |||
| Метилциклогексан | C7H14 | от 0 до 100% НКПР (от 0 до 11500 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Метилэтилкетон (2-бутанон) | C4H8O | от 0 до 100% НКПР (от 0 до 18000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Муравьиная кислота | CH2O2 | от 0 до 40% НКПР (от 0 до 72000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Нонан | C9H20 | от 0 до 100% НКПР (от 0 до 7000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Оксид углерода | CO | от 0 до 100% НКПР (от 0 до 12500 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Октан | C8H18 | от 0 до 100% НКПР (от 0 до 8000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Пентан | n-C5H12 | от 0 до 100% НКПР (от 0 до 15000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Пропан | C3H8 | от 0 до 100% НКПР (от 0 до 20000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Пропанол | C3H8O | от 0 до 100% НКПР (от 0 до 21000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Пропилен | C3H6 | от 0 до 100% НКПР (от 0 до 20000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Оксид пропилена | C3H6O | от 0 до 100% НКПР (от 0 до 28000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Пропионитрил | C3H5N | от 0 до 100% НКПР (от 0 до 31000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Пропионовый альдегид | C3H6O | от 0 до 100% НКПР (от 0 до 23000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Стирол | C8H8 | от 0 до 100% НКПР (от 0 до 11000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Тетрагидрофуран | C4H8O | от 0 до 100% НКПР (от 0 до 20000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Толуол | C7H8 | от 0 до 100% НКПР (от 0 до 12000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Триэтиламин | C6H15N | от 0 до 100% НКПР (от 0 до 12000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Уксусная кислота | C2H4O2 | от 0 до 100% НКПР (от 0 до 13000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Уксусный альдегид | C2H4O | от 0 до 100% НКПР (от 0 до 13000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Ундекан | C11H24 | от 0 до 100% НКПР (от 0 до 2000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Определяемый компонент | Формула | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Фенол | C6H5OH | от 0 до 100% НКПР | ±2% НКПР | 10 |
| Формальдегид | HCHO | от 0 до 25% НКПР (от 0 до 17500 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Фурфуриловый спирт | C5H4O2 | от 0 до 100% НКПР (от 0 до 200 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Циклогексан | C6H12 | от 0 до 100% НКПР (от 0 до 13000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Циклогексанол | C6H12O | от 0 до 25% НКПР (от 0 до 3000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Циклогексанон | C6H10O | от 0 до 100% НКПР (от 0 до 11000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Циклогексен | C6H10 | от 0 до 100% НКПР (от 0 до 12000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Циклопентан | C5H10 | от 0 до 100% НКПР (от 0 до 14000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Этан | C2H6 | от 0 до 100% НКПР (от 0 до 30000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Этаноламин | C2H7NO | от 0 до 100% НКПР | ±2% НКПР (±20 млн-1) | 10 |
| Этилацетат (EtAc) | C4H8O2 | от 0 до 100% НКПР (от 0 до 21000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Этилбензол | C8H10 | от 0 до 100% НКПР (от 0 до 10000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Этилен | C2H4 | от 0 до 100% НКПР (от 0 до 27000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Оксид этилена | C2H4O | от 0 до 100% НКПР (от 0 до 30000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Диэтиловый эфир | C4H10O | от 0 до 100% НКПР (от 0 до 17000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Этиловый спирт | C2H5OH | от 0 до 100% НКПР (от 0 до 33000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Этилтретбутиловый эфир | C6H14O | от 0 до 100% НКПР (от 0 до 12000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
| Этилциклогексан | C8H16 | от 0 до 100% НКПР (от 0 до 9000 млн-1) | ±2% НКПР (±20 млн-1) | 10 |
Таблица 3 - Метрологические характеристики газоанализаторов модификаций SD-1EC (электрохимические сенсоры) ___
| Определяемый компонент | Формула | Диапазон измерений | Пределы допускаемой основной приведенной1) погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Сероводород | H2S | от 0 до 300 млн-1 | ± 20 | 20 |
| Оксид углерода | CO | от 0 до 300 млн-1 | ± 20 | 20 |
| Примечание: 1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений | ||||
Таблица 4 - Метрологические характеристики газоанализаторов модификаций SD-1OX (гальванические сенсоры)_
| Определяемый компонент | Формула | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Кислород | О2 | от 0 до 25 % | ± 0,7 % | 15 |
Таблица 5 - Метрологические характеристики газоанализаторов модификаций SD-1RI (оптические (инфракрасные) сенсоры)___
| Определяемый компонент | Формула | Диапазон измерения | Пределы допускаемой основной приведенной1) погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Токсичные тазы | ||||
| Ацетон | C3H6O | от 0 до 100% НКПР | ± 20 | 20 |
| Бензол | C6H6 | от 0 до 100% НКПР | ± 20 | 20 |
| Бутадиен | C4H6 | от 0 до 100% НКПР | ± 20 | 20 |
| Бутен | C4H8 | от 0 до 100% НКПР | ± 20 | 20 |
| Гексен | C6H12 | от 0 до 100% НКПР | ± 20 | 20 |
| Изобутан | i-C4H10 | от 0 до 100% НКПР | ± 20 | 20 |
| Изопентан | i-C5H12 | от 0 до 100% НКПР | ± 20 | 20 |
| Изопропиловый спирт | C3H8O | от 0 до 100% НКПР | ± 20 | 20 |
| Ксилол | C8H10 | от 0 до 100% НКПР | ± 20 | 20 |
| Метан | CH4 | от 0 до 100% НКПР | ± 20 | 20 |
| Метиловый спирт | CH3OH | от 0 до 100% НКПР | ± 20 | 20 |
| Метилэтилкетон (МЕК) 2-бутанон | C4H8O | от 0 до 100% НКПР | ± 20 | 20 |
| н-бутан | n-C4H10 | от 0 до 100% НКПР | ± 20 | 20 |
| н-бутилацетат | C6H12O2 | от 0 до 100% НКПР | ± 20 | 20 |
| н-гексан | n-C6H14 | от 0 до 100% НКПР | ± 20 | 20 |
| н-гептан | n-C7H16 | от 0 до 100% НКПР | ± 20 | 20 |
| Пропан | C3H8 | от 0 до 100% НКПР | ± 20 | 20 |
| Определяемый компонент | Формула | Диапазон измерения | Пределы допускаемой основной приведенной1) погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Пропилен | C3H6 | от 0 до 100% НКПР | ± 20 | 20 |
| Оксид пропилена | C3H6O | от 0 до 100% НКПР | ± 20 | 20 |
| Тетрагидрофуран | C4H8O | от 0 до 100% НКПР | ± 20 | 20 |
| Толуол | C7H8 | от 0 до 100% НКПР | ± 20 | 20 |
| Уксусная кислота | C2H4O2 | от 0 до 100% НКПР | ± 20 | 20 |
| Циклопентан | C5H10 | от 0 до 100% НКПР | ± 20 | 20 |
| Этан | C2H6 | от 0 до 100% НКПР | ± 20 | 20 |
| Этилацетат | C4H8O2 | от 0 до 100% НКПР | ± 20 | 20 |
| Этилен | C2H4 | от 0 до 100% НКПР | ± 20 | 20 |
| Этиловый спирт | C2H5OH | от 0 до 100% НКПР | ± 20 | 20 |
| Горючие газы | ||||
| Диоксид углерода | CO2 | от 0 до 10000 млн-1 | ±20 млн-1 | 20 |
| Дихлорметан | CH2CL2 | от 0 до 100% НКПР | ± 20 | 20 |
| Дихлорэтан | C2H4CL2 | от 0 до 100% НКПР | ± 20 | 20 |
| Хлорметан | CH3CL | от 0 до 100% НКПР | ± 20 | 20 |
| Этиленгликоль | C2H6O2 | от 0 до 100% НКПР | ± 20 | 20 |
| Примечание: 1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений | ||||
Таблица 6 - Метрологические характеристики газоанализаторов модификации SD-1GH
(полупроводниковые сенсоры)
| Определяемый компонент | Формула | Диапазон измерения | Пределы допускаемой основной приведенной1) погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Горючие газы | ||||
| Акрилонитрил | C3H3N | от 0 до 10000 млн-1 | ± 20 | 30 |
| Аммиак | NH3 | от 0 до 10000 млн-1 | ± 20 | 30 |
| Ацетилен | C2H2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Ацетон | C3H6O | от 0 до 10000 млн-1 | ± 20 | 30 |
| Ацетонитрил | C2H3N | от 0 до 5000 млн-1 | ± 20 | 30 |
| Бензол | C6H6 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Бутадиен | C4H6 | от 0 до 10000 млн-1 | ± 20 | 30 |
| Бутан | n-C4H10 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Бутилацетат | C6H12O2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Бутилен | C4H8 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Водород | H2 | от 0 до 10000 млн-1 | ± 20 | 30 |
| Винилацетат | C4H6O2 | от 0 до 1000 млн-1 | ± 20 | 30 |
| Гексан | n-C6H14 | от 0 до 10000 млн-1 | ± 20 | 30 |
| Гексен | C6H12 | от 0 до 1000 млн-1 | ± 20 | 30 |
| Гептан | n-C7H16 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Дейтерий | D2 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Декан | C10H22 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Диметиламин | C2H7N | от 0 до 500 млн-1 | ± 20 | 30 |
| Диметилацетамид | C4H9NO | от 0 до 2000 млн-1 | ± 20 | 30 |
| Диметиловый эфир | C2H6O | от 0 до 5000 млн-1 | ± 20 | 30 |
| Диметилформамид | C3H7NO | от 0 до 2000 млн-1 | ± 20 | 30 |
| Этилацетат | C4H8O2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Дициклопентадиен | C10H12 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Дихлорметан | CH2CL2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Дихлорэтан | C2H4Cl2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Додекан | C12H26 | от 0 до 300 млн-1 | ± 20 | 30 |
| Изобутан | i-C4H10 | от 0 до 18000 млн-1 | ± 20 | 30 |
| Изобутилен | i-C4H8 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Изобутиловый спирт | C4H10O | от 0 до 2000 млн-1 | ± 20 | 30 |
| Изопентан | i-C5H12 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Изопрен | C5H8 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Изопропиловый спирт | C3H8O | от 0 до 10000 млн-1 | ± 20 | 30 |
| Ксилол | C8H10 | от 0 до 1000 млн-1 | ± 20 | 30 |
| Кумол | C9H12 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Метан | CH4 | от 0 до 50000 млн-1 | ± 20 | 30 |
| Определяемый компонент | Формула | Диапазон измерения | Пределы допускаемой основной приведенной1) погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Метилацетат | C3H6O2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Метиловый спирт | CH3OH | от 0 до 5000 млн-1 | ± 20 | 30 |
| Метилметакрилат | C5H8O2 | от 0 до 3000 млн-1 | ± 20 | 30 |
| Метилформиат | C2H4O2 | от 0 до 1000 млн-1 | ± 20 | 30 |
| Муравьиная кислота | CH2O2 | от 0 до 72000 млн-1 | ± 20 | 30 |
| от 0 до 5000 млн-1 | ± 20 | 30 | ||
| Хлорметан | CH3Cl | от 0 до 3000 млн-1 | ± 20 | 30 |
| Метилциклогексан | C7H14 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Метилэтилкетон | C4H8O | от 0 до 5000 млн-1 | ± 20 | 30 |
| Нонан | C9H20 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Оксид углерода | СО | от 0 до 10000 млн-1 | ± 20 | 30 |
| Октан | C8H18 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Пентан | n-C5H12 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Пропан | C3H8 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Пропилен | C3H6 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Оксид пропилена | C3H6O | от 0 до 20000 млн-1 | ± 20 | 30 |
| Стирол | C8H8 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Тетрагидрофуран | C4H8O | от 0 до 2000 млн-1 | ± 20 | 30 |
| Толуол | C7H8 | от 0 до 3000 млн-1 | ± 20 | 30 |
| Уксусная кислота | C2H4O2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Уксусный альдегид | C2H4O | от 0 до 2000 млн-1 | ± 20 | 30 |
| Ундекан | C11H24 | от 0 до 1000 млн-1 | ± 20 | 30 |
| Фенол | C6H5OH | от 0 до 2000 млн-1 | ± 20 | 30 |
| Формальдегид | HCHO | от 0 до 10000 млн-1 | ± 20 | 30 |
| Циклогексан | C6H12 | от 0 до 1000 млн-1 | ± 20 | 30 |
| Циклогексанол | C6H12O | от 0 до 1000 млн-1 | ± 20 | 30 |
| Циклогексанон | C6H10O | от 0 до 1000 млн-1 | ± 20 | 30 |
| Циклогексен | C6H10 | от 0 до 3000 млн-1 | ± 20 | 30 |
| Циклопентан | C5H10 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Этан | C2H6 | от 0 до 10000 млн-1 | ± 20 | 30 |
| Этаноламин | C2H7NO | от 0 до 200 млн-1 | ± 20 | 30 |
| Этилацетат | C4H8O2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Этилбензол | C8H10 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Этилен | C2H4 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Оксид этилена | C2H4O | от 0 до 1000 млн-1 | ± 20 | 30 |
| Этиловый спирт | C2H5OH | от 0 до 5000 млн-1 | ± 20 | 30 |
| Диэтиловый эфир | C4H10O | от 0 до 2000 млн-1 | ± 20 | 30 |
| Этилциклогексан | C8H16 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Токсичные газы | ||||
| Аллилхлорид | C3H5Cl | от 0 до 500 млн-1 | ± 20 | 30 |
| Определяемый компонент | Формула | Диапазон измерения | Пределы допускаемой основной приведенной1) погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Гексафторбутадиен | C4F6 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Гексафторпропилен | C3F6 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Дибромометан | CH2Br2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Диоксид серы | SO2 | от 0 до 500 млн-1 | ± 20 | 30 |
| Диэтилбензол | C10H14 | от 0 до 200 млн-1 | ± 20 | 30 |
| Карбонилсульфид | COS | от 0 до 5000 млн-1 | ± 20 | 30 |
| Октафторциклопентен | C5F8 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Сероводород | H2S | от 0 до 100 млн-1 | ± 20 | 30 |
| Сероуглерод | CS2 | от 0 до 500 млн-1 | ± 20 | 30 |
| Тетрагидротиофен | C4H8S | от 0 до 100 млн-1 | ± 20 | 30 |
| Тетрафторэтилен | C2F4 | от 0 до 3000 млн-1 | ± 20 | 30 |
| Тетрахлорэтилен | C2Cl4 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Третбутилмеркаптан | C4H449S | от 0 до 50 млн-1 | ± 20 | 30 |
| 2-Метил-2-пропанол | C4H10O | от 0 до 5000 млн-1 | ± 20 | 30 |
| Триметиламин | C3H9N | от 0 до 500 млн-1 | ± 20 | 30 |
| Триметилбензол | C9H12 | от 0 до 1000 млн-1 | ± 20 | 30 |
| Трихлорэтилен | C2HCl3 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Четыреххлористый углерод | CCl4 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Трихлорфторметан R-11 | CFCL3 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Дихлордифторметан R-12 | CF2Cl2 | от 0 до 10000 млн-1 | ± 20 | 30 |
| Дихлорфторметан R-21 | CHFCl2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Хлордифторметан R-22 | CHF2Cl | от 0 до 5000 млн-1 | ± 20 | 30 |
| Дифторметан R-32 | CH2F2 | от 0 до 10000 млн-1 | ± 20 | 30 |
| Т етрахлордифторэтан R-112 | C2F2Cl4 | от 0 до 2000 млн-1 | ± 20 | 30 |
| Трихлортрифторэтан R-113 | C2F3Cl3 | от 0 до 10000 млн-1 | ± 20 | 30 |
| Тетрафторэтан R-134a | C2H2F4 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Дихлор-1-фторэтан R-142b | C2H3F2Cl | от 0 до 5000 млн-1 | ± 20 | 30 |
| Дифторэтан R- 152A | C2H4F2 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Хлорбензол | C6H5Cl | от 0 до 2000 млн-1 | ± 20 | 30 |
| Хлорбутан | C4H9Cl | от 0 до 5000 млн-1 | ± 20 | 30 |
| Хлороформ | CHCl3 | от 0 до 5000 млн-1 | ± 20 | 30 |
| Циклопентен | C5H8 | от 0 до 1000 млн-1 | ± 20 | 30 |
| Эпихлоргидрин | C3H5OCl | от 0 до 3000 млн-1 | ± 20 | 30 |
| Диметилсульфид | C2H6S | от 0 до 100 млн-1 | ± 20 | 30 |
| Этиленгликоль | C2H6O2 | от 0 до 100 млн-1 | ± 20 | 20 |
| Определяемый компонент | Формула | Диапазон измерения | Пределы допускаемой основной приведенной1) погрешности | Пределы допускаемого времени установления показаний Т0,9Д, с |
| Примечание: 1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений | ||||
Таблица 7 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от 0 до +15 о С включ. и св. +25 до +40 о С, на каждые 10 о С | 0,5 |
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
Таблица 8 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более для модификаций SD-1EC, SD-1OX, для модификаций SD-1RI, SD-1GP, SD-1GH, SD-1NC для модификации SD-D58 | 148x208x88 148x161x88 197x286x140 |
| Масса, кг, не более для модификаций SD-1EC, SD-1OX для модификаций SD-1RI, SD-1GP, SD-1GH, SD-1NC для модификации SD-D58 | ,5 ,0 ,8 (N~ (N~ in |
| Токовый выходной сигнал, мА для модификаций SD-D58, SD-1EC, SD-1OX, SD-1GP, SD-1GH, SD-1NC, SD-1RI | от 4 до 20 |
| Количество порогов срабатывания сигнализации | 1 |
| Условия эксплуатации: - температура окружающей среды, °C для модификаций SD-1EC, SD-1OX, SD-1GP, SD-1GH, SD-1NC, SD-1RI; для модификации SD-D58 - относительная влажность окружающего воздуха (без конденсации), % - атмосферное давление, кПа | от -60 до +53 от -20 до +53 от 5 до 95 от 84 до 120 |
| Напряжение питания, В, не более для модификаций SD-D58, SD-1EC, SD-1OX, SD-1GP, SD-1GH, SD-1NC, SD-1RI; для модификации SD-D58 | 24 110 |
| Максимальная потребляемая мощность, Вт, не более для модификаций SD-D58, SD-1EC, SD-1OX, SD-1GP, SD-1GH, SD-1NC, SD-1RI | 8,6 |
| Маркировка взрывозащиты для модификаций SD-1EC, SD-1OX, SD-1RI; для модификации SD-1GP, SD-1GH, SD-1NC; для модификации SD-D58 | lEx d IIC T6 Gb X lEx d IIC T5 Gb X 1Ex d IIB+H2 T4 Gb |
| Степень защиты по ГОСТ 14254-2015 | IP65/IP67 |
| Время прогрева, с, не более | 30 |
| Средняя наработка на отказ, ч | 413 472 |
| Срок службы, лет | 15 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений представлена в таблице 9.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализаторы стационарные | SD | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в по эксплуатации, раздел «Описание принципа измерения»
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»; Техническая документация изготовителя Riken Keiki Co., Ltd, Япония.
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
