| Номер в госреестре | 86379-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ 220-58 |
| Изготовитель | Акционерное общество холдинговая компания "Электрозавод" (АО "Электрозавод"), г. Москва (изготовлены в 1973 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ 220-58 (далее - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы напряжения состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию.
Трансформаторы напряжения представляют собой один блок, состоящий из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ 220-58 с зав. №№ 1032535, 1032540, 1032545.
Заводской номер нанесен на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Пломбирование трансформаторов напряжения не предусмотрено. Нанесение знака поверки на трансформаторы напряжения в обязательном порядке не предусмотрено.

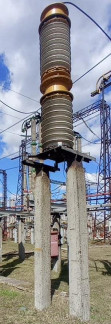

Рисунок 1 - Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение | ||
| Номинальное значение напряжения первичной обмотки, кВ | 220V3 | ||
| Номинальное напряжение основной вторичной обмотки, В | 100V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 | ||
| Классы точности основной вторичной обмотки для измерений по ГОСТ 1983-67 | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 400 | 600 | 1200 |
| Класс точности дополнительной вторичной обмотки по ГОСТ 1983-67 | 3 | ||
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 1200 | ||
| Номинальная частота напряжения сети, Гц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1044x1044x3330 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом штамповки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | НКФ 220-58 | 3 |
| Паспорт | - | 3 |
приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 1983-67 «Трансформаторы напряжения. Общие технические требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Акционерное общество холдинговая компания «Электрозавод» (АО «Электрозавод») ИНН 7718013390
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
