| Номер в госреестре | 86387-22 |
| Наименование СИ | Системы измерений передачи данных |
| Обозначение типа СИ | PCC |
| Изготовитель | Ericsson AB, Швеция |
| Год регистрации | 2022 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений передачи данных PCC (далее - СИПД) предназначены для измерений объемов (количества) информации при передаче данных, с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Принцип действия СИПД основан на формировании учетных файлов каждого сеанса передачи/приема данных с последующим учетом трафика по каждому международному идентификатору мобильного абонента и IP адресу в учетном файле.
СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями Ericsson Cloud Core solution в составе: модуль управления мобильностью Packet Core Controller (PCC) (версия ПО 1; 2; 3); шлюз взаимодействия с сетями, использующими технологию с коммутацией пакетов Packet Core Gateway (PCG) (версия ПО 1; 2; 3), производства Ericsson AB, Швеция, предназначенного для применения на сети связи общего пользования в качестве модуля управления мобильностью (MME), обслуживающего шлюза (S-GW), шлюза взаимодействия с сетями, использующими технологию с коммутацией пакетов (PDN GW), оборудования коммутации сетей подвижной радиотелефонной связи стандарта LTE.
СИПД PCC выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование с измерительными функциями шлюза PCC выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком. Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. Данный тип конструкции оборудования с измерительными функциями Ericsson Cloud Core solution в составе: модуль управления мобильностью Packet Core Controller (PCC) (версия ПО 1; 2; 3); шлюз взаимодействия с сетями, использующими технологию с коммутацией пакетов Packet Core Gateway (PCG) (версия ПО 1; 2; 3) исключает возможность бесконтрольной выемки плат, кассет, кассетных модулей и обеспечивает ограничение несанкционированного доступа к процессору и устройствам хранения.

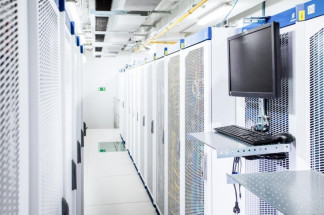

Внешний вид оборудования представлен на рисунках 1 - 3.
Конструкцией предусмотрено наличие серийных номеров, обеспечивающих идентификацию каждого экземпляра средств измерений. Идентификация СИ осуществляется по серийному номеру комплекса оборудования PCC, нанесенному на корпус оборудования в месте, доступном для просмотра, в виде наклейки.
Программное обеспечение (ПО) встроенное, версии 1, управляет функционированием оборудования.
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | PCC |
| Номер версии (идентификационный номер) ПО | 1 |
| Цифровой идентификатор ПО | 65803b67d6766cca373ac9d853975b41bcaf83 8dfd35701a67bf6c31394ec712 |
| Другие идентификационные данные | CXC 174 902/1 |
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение |
| Пределы допускаемой абсолютной погрешности измерения объемов (количества) информации в диапазоне от 10 байт до 10 Мбайт, байт | ±10 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИПД в составе оборудования | - | 1 шт. |
| Руководство по эксплуатации | 5295-026-29420846-2021РЭ | 1 экз. |
приведены в разделе 5 «Методы измерений» документа «Системы измерений передачи данных PCC. Руководство по эксплуатации. 5295-026-29420846-2021РЭ»
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии;
Стандарт предприятия 5295-026-29420846-2021СП.
Правообладатель
Ericsson AB, Швеция Адрес: SE-164 80 Stockholm, Sweden Web-сайт: https://www.ericsson.com/en/contact E-mail: info@ericsson.com
