| Номер в госреестре | 86389-22 |
| Наименование СИ | Мера плоского угла призматическая |
| Обозначение типа СИ | 4-24-0 |
| Изготовитель | Научно-производственное объединение "Арсенал" (НПО "Арсенал"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера плоского угла призматическая 4-24-0 (далее - призма) предназначена для измерений плоского угла и применения в качестве вторичного эталона единицы плоского угла при передаче единицы плоского угла рабочим эталонам 1-го разряда и средствам измерения плоского угла в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта № 2482 от 26 ноября 2018 г.
Призма представляет собой многозначную угловую меру, в основании которой лежит правильный многогранник, имеющий форму прямой призмы с 24 боковыми гранями, которые являются измерительными поверхностями, попарно образующими рабочие углы.
Рабочие углы призмы заданы между перпендикулярами к измерительным поверхностям призмы в плоскостях измерения.
На верхней поверхности призмы нанесены номинальные значения углов в градусах от первой грани в направлении противоположном ходу часовой стрелки.

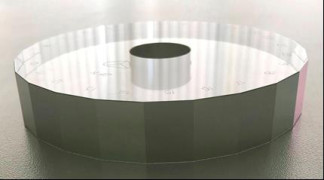

Общий вид призмы представлен на рисунке 1.
Нанесение знака поверки на призму не предусмотрено. Место нанесение заводского номера приведено на рисунке 2. Заводской номер наносится в виде цифрового обозначения способом гравировки. Пломбирование призмы не предусмотрено.
К данному типу средств измерений относится мера угла призматическая 4-24-0 зав. № 47.
Метрологические и основные технические характеристики призмы приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов | от 0° до 360° |
| Среднее квадратическое отклонение результатов сличений с первичным эталоном, не более | 0,05" |
| Номинальное значение межгранных углов | 15° |
| Допускаемое отклонение рабочих углов от номинального значения | ±5" |
| Допускаемое отклонение от плоскостности измерительных поверхностей призмы, мкм, не более | 0,05 |
| Допускаемое отклонение о перпендикулярности измерительных поверхностей к базовой поверхности призмы | ±15" |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - рабочая температура, °С | 20±3 |
| - допускаемое изменение температуры в помещении в течение 1 ч, не более, °С | 0,5 |
| - атмосферное давление, кПа | 101±4 |
| - относительная влажность воздуха, % | 60± 15 |
| Габаритные размеры, мм, не более: | |
| - диаметр, | 140 |
| - высота | 25 |
| Масса, кг, не более | 1,5 |
| Количество измерительных поверхностей (боковых граней) | 24 |
| призмы | |
| Диаметр центрального отверстия, мм | 32Н7 |
| Класс точности по ГОСТ 2875-88 | 0 |
| Наработка до отказа, ч, не менее | 9000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность призмы
| Наименование | Обозначение | Кол-во |
| Мера плоского угла призматическая | 4-24-0 | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе 4 «Использование призмы многогранной по назначению» руководства по эксплуатации.
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
ГОСТ 2875-88 Меры плоского угла призматические. Общие технические условия.
Правообладатель
Научно-производственное объединение «Арсенал» (НПО «Арсенал»), Украина
Юридический адрес: 01010, Украина, г. Киев, ул. Московская, д. 8
Телефон: (+38 044) 253-00-62
Телефон/факс: (+38 044) 288-94-29
E-mail: info@arsenalcdb.com.ua
Web-сайт: www.arsenalcdb.com.ua
