| Номер в госреестре | 86391-22 |
| Наименование СИ | Анализаторы газов |
| Обозначение типа СИ | "MOD-1022" |
| Изготовитель | "Modcon Systems LTD", Израиль |
| Год регистрации | 2022 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы газов «MOD-1022» (далее - анализаторы) предназначены для непрерывного контроля содержания углеводородов (С1-Сб), оксида углерода (СО), диоксида углерода (СО2) в газовых средах.
Принцип действия анализаторов «MOD-1022» основан на методе абсорбционной спектроскопии в видимой области спектра, заключающемся в избирательном поглощении излучения, проходящего через газовую ячейку с пробой газа. Длина волны и количество поглощенного света зависят от состава и содержания компонентов в анализируемом газе. Изменение интенсивности излучения представляют в виде спектра поглощения анализируемого газа.
При поступлении анализируемого газа в ячейку световое излучение, подаваемое широкополосным источником света, поглощается компонентами пробы пропорционально их содержанию. Анализатор MOD-1022 регистрирует спектры поглощения газа и сравнивает их с предварительно загруженными калибровочными спектрами. Обработка спектра, выполняемая с помощью программного обеспечения, позволяет вычислять концентрацию газа в режиме реального времени и выводить результаты с помощью протокола MODBUS через интерфейс RS-485.
Анализаторы представляют собой поточные приборы. Конструктивно анализаторы «MOD-1022» состоят из спектрометра, проточной кюветы, одноэлементного фотодетектора и электронной аппаратуры. Спектрометр использует перестраиваемый интерферометр Фабри-Перо, осуществляющий сканирование длины волны с высокой пропускной способностью.
Анализаторы «MOD-1022» выпускают в следующих модификациях:
- MOD-1022 N -для определения содержания компонентов природного газа;
- MOD-1022 P - для анализа технологического газа;
- MOD-1022 Е - для анализа газовых смесей при производстве этилена;
- MOD-1022 F - для анализа топливного газа;
- MOD-1022 B -для анализа биогаза.
Анализаторы «MOD-1022» изготавливают в двух исполнениях: без взрывозащищенного корпуса (вид взрывозащиты n) и во взрывозащищенном корпусе (вид взрывозащиты d).

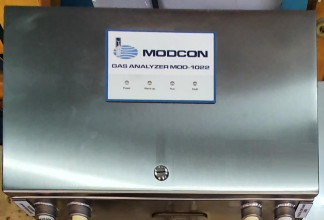

Общий вид анализаторов «MOD-1022» представлен на рисунках 1-2.
Пломбирование анализаторов не предусмотрено. Заводские номера наносят краской на металлическую пластину (шильдик) на лицевую часть корпуса анализатора. Знак поверки наносят на свидетельство о поверке.
Управление работой анализаторов «MOD-1022» проводится с помощью управляющей программы MOD 1022-TFSScan, установленной на внешнем ПК. Соединение осуществляется через Ethernet или через интерфейс RS-485.
Анализаторы газов «MOD-1022» имеют встроенное программное обеспечение, предназначенное для передачи измерительной информации на внешние устройства, для хранения калибровочных и других настроек.
Уровень защиты встроенного программного обеспечения "высокий" в соответствии с Р 50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию). Программное обеспечение не влияет на метрологические характеристики анализаторов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MOD 1022-TFSScan |
| Номер версии (идентификационный номер) ПО | не ниже V3.5 |
Основные метрологические и технические характеристики анализаторов «MOD-1022» приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Относительное среднее квадратическое отклонение результатов измерений по этану (С2Ш), не более, % | 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | 220+10% |
| Потребляемая мощность, Вт, не более | 350 |
| Габаритные размеры, мм, не более: - исполнение «вид взрывозащиты d» - высота | 480 |
| - ширина | 650 |
| - длина | 870 |
| -исполнение «вид взрывозащиты п» | |
| - высота | 260 |
| - ширина | 165 |
| - длина | 440 |
| Масса, кг, не более: | |
| - исполнение «вид взрывозащиты d» | 85 |
| - исполнение «вид взрывозащиты п» | 14 |
| Время выхода на режим, не более, мин | 60 |
| Условия эксплуатации: - температура окружающей среды, оС | от 0 до +50 |
| - относительная влажность окружающей среды (без конденсации), % | от 5 до 95 |
| - температура анализируемого газа, оС | от 0 до +50 |
| Наименование характеристики | Значение |
| - относительная влажность анализируемого газа (без конденсации), % | от 5 до 95 |
| Наработка на отказ, ч, не менее | 24000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты: - для исполнения «вид взрывозащиты п» - для исполнения «вид взрывозащиты d» | 2Ex nA IIC T4 Gc 1Ex d IIB+H2 T4 Gb |
| Входное давление, кПа | от 0 до 340 |
| Скорость потока, л/мин | от 0 до 15 |
Знак утверждения типа наносится на лицевую часть корпуса анализатора способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Анализатор газов * | MOD-1022 | 1 шт. |
| Модификации | MOD-1022N, MOD-1022P, MOD-1022E, MOD-1022F, MOD-1022 B | По заказу |
| Персональный компьютер | - | 1 шт. |
| Система пробоотбора (по заказу) | - | 1 шт. |
| Комплект программного обеспечения | MOD 1022- TFSScan | 1 экз. |
| Руководство по эксплуатации | MOD-1022 N/P/E/F/B | 1 экз. |
| *Исполнение согласно заказу | ||
применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Государственная поверочная схема (ГПС) для средств измерений содержания компонентов в газовых и газоконденсатных средах»; Техническая документация фирмы «Modcon Systems LTD», Израиль.
Правообладатель
фирма «Modcon Systems LTD», Израиль Адрес: Akko, Bornstein str. 10, Israel 2422232.
Тел.: (972) 4-9553955 E-mail: modcon@modcon.co.il Web-сайт: www.modcon-systems.com
