| Номер в госреестре | 86392-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Завод "Красный молот", г. Грозный (изготовлены в 1962 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.
Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы со сферическими днищами наземного исполнения.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводской номер нанесен на информационную табличку аэрографическим способом. Пломбирование резервуаров не предусмотрено.

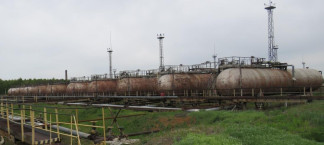

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары зав.№№ Е-31, Е-32, Е-33, Е-34, Е-35, Е-36, Е-37, Е-38, Е-39, Е-40 расположены на территории АО «ННК» по адресу: Самарская область, г. Новокуйбышевск. Общий вид резервуаров представлен на рисунках 1 -3.
Е-31
W РЕГ. №17781 Рразр.= 18 кгс/см* Тразр- +40®С НВО- 31.12.2022г. ГИ - 31.12.2022г.
- ЭПБ - 31.12.2022г.
РЕГ. N617938 Рразр.* 18 кгс/смг Тразр,а +40°С НВО-31.12.2022г. ГИ - 31.12.2022Г ЭПБ-Э1.12,20?^
Е-33
Per.№17782 Рр«р=18кгс/см2 Тр,,р*-40вС+50вС НВО - 31.12.202k ГИ — 31.12.2023 ~>r\s 31.12.20223
Е-34 * ^-^Зб
РЕГ. №17777 Рразр.» 18 кгс/см2 Тразр.« +40°С НВО - Э1.12.2022г. ГИ - 31.12.2022г.
_ ЭПБ - .12.2022г.
РЕГ. №17776 Рразр.» 18 кгс/смг Тразр.® +40°С НВО - 31.12.2022г. ГИ- 31.12.2022г. ЭПБ - 31.12.2022г.
РЕГ. №17779 Рразр.» 18 кг с/см
НВО - 31.12.2022Г гул _ 31.12 2022г
Е-38 4
РЕГ. №17780 Рразр.» 18 кгс/см2 Тразр.s= +40°с НВО - 31.12.2022г.
рЕГ. N617783 * 18 кгс/см .0o"",'t40‘c
г«з,„г2022'
5»Пь ,-1а 2022г.
ГИ - 31.12.2022г. ЭПБ- 31.12.2022г.
Е-39
РЕГ. №17778 Рразр* 1в кгс/смг Тразр.* +4о°С
Н_ВМ° - 31 12.2022г. Ги “ 31.12.2022г 31.12.20?;;
РЕГ. №17784 Рразр.» 18 кгс/см* Тразр.» +40°С НВО - 31.12.2022г. ™ - 31.12.2022г. ЭПБ - 31 1? Э0?2
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуаров | РГС-200 |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ±0,25 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-200 | 10 шт. |
| Паспорта на резервуары | - | 10 экз. |
| Градуировочные таблицы | - | 10 экз. |
приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
Завод «Красный молот» (изготовлены в 1962 г.)
Адрес: г. Грозный
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
