| Номер в госреестре | 86393-22 |
| Наименование СИ | Газоанализаторы многокомпонентные |
| Обозначение типа СИ | МАГ-6 |
| Изготовитель | Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС"), г. Москва, город Зеленоград; Акционерное общество "Практик-НЦ" (АО "Практик-НЦ"), г. Москва, город Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

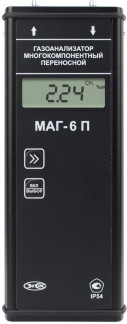

Газоанализаторы многокомпонентные МАГ-6 (далее - газоанализаторы) предназначены для измерений объемной доли кислорода, диоксида углерода, метана, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида серы, диоксида азота.
Принцип действия газоанализаторов:
- оптический инфракрасный (по измерительным каналам объемной доли метана и диоксида углерода), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения определяемого компонента и вне ее;
- электрохимический (по измерительным каналам объемной доли кислорода, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида серы, диоксида азота), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом.
Способ отбора пробы - диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.
Газоанализаторы представляют собой многоканальные автоматические приборы непрерывного действия.
Перечень выпускаемых модификаций и конструктивных исполнений газоанализаторов приведен в таблице 1.
Таблица 1 - Модификации и конструктивные исполнения газоанализаторов
| Модификация | Исполнение | Описание измерительного преобразователя | Тип дисплея | Маркировка взрывозащиты |
| МАГ-6 П | МАГ-6 П-К-В | принудительный, внутренний | монохромный ЖК | 1Ех ib IIC T6 Gb X |
| МАГ-6 П-К | принудительный, внутренний | монохромный ЖК | - | |
| МАГ-6 П-Т-В | принудительный или диффузионный, внутренний или внешний | цветной сенсорный ЖК (TFT) | 1Ех ib IIC T6 Gb X | |
| МАГ-6 П-Т | принудительный или диффузионный, внутренний или внешний | цветной сенсорный ЖК (TFT) | - |
| Модификация | Исполнение | Описание измерительного преобразователя | Тип дисплея | Маркировка взрывозащиты |
| МАГ-6 П | МАГ-6 П-Д-В | диффузионный, внутренний | монохромный ЖК | 1Ех ib IIC T6 Gb X |
| МАГ-6 П-Д | диффузионный, внутренний | монохромный ЖК | - | |
| МАГ-6 П-Э | принудительный или диффузионный, внутренний или внешний | монохромный ЖК | - | |
| МАГ-6 П-У | принудительный, внутренний | цветной сенсорный ЖК (TFT) | - | |
| МАГ-6 С | МАГ-6 С-П | диффузионный, внутренний | светодиодный | - |
| МАГ-6 С-Х | принудительный или диффузионный, внутренний или внешний измерительный преобразователь | светодиодный | ||
| МАГ-6 С-Х-В | принудительный или диффузионный внешний измерительный преобразователь | светодиодный | Преобразователь 1Ex ib IIC T6 Gb X Барьер БИ-2П [Ex ib Gb] IIC | |
| МАГ-6 Щ | МАГ-6 Щ-Х | принудительный или диффузионный внешний измерительный преобразователь | светодиодный | |
| МАГ-6 Щ-Х-В | принудительный или диффузионный внешний измерительный преобразователь | светодиодный | Преобразователь 1Ex ib IIC T6 Gb X Барьер БИ-2П [Ex ib Gb] IIC | |
| МАГ-6 Т | МАГ-6 Т-Х | принудительный или диффузионный, внутренний или внешний измерительный преобразователь | цветной сенсорный ЖК (TFT) | - |
Модификация
Описание измерительного преобразователя
Исполнение
Тип дисплея
Маркировка
взрывозащиты
цветной
сорный
(TFT)
сен-
ЖК
МАГ-6 Т
МАГ-6 Т-Х-В
принудительный или диффузионный внешний измерительный преобразователь
Преобразователь 1Ex ib IIC T6 Gb X Барьер БИ-2П [Ex ib Gb] IIC
Примечания:
1) В обозначениях модификации газоанализатора МАГ-6 П используются следующие символы:
П - портативный;
Т - сенсорный TFT дисплей;
К - жидкокристаллический дисплей;
Д - диффузионный забор пробы;
В - взрывозащищенное исполнение;
У - для работы с упаковками;
Э - эргономичный корпус.
2) В обозначениях модификаций газоанализаторов МАГ-6 С, МАГ-6 Щ, МАГ-6 Т используются следующие символы:
С - сетевой;
Щ - щитовой;
Т- сенсорный TFT дисплей;
Х - количество каналов измерения (от 1 до 16);
В - взрывозащищенное исполнение.
| Зарегистрировано поверок | 1780 |
| Поверителей | 43 |
| Актуальность данных | 21.11.2024 |
