| Номер в госреестре | 86396-22 |
| Наименование СИ | Станция измерительная беззапросная опорная |
| Обозначение типа СИ | ОБИС |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно исследовательский институт физико технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, р.п. Менделеево |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станция измерительная беззапросная опорная ОБИС (далее по тексту — изделия) предназначена для проведения измерений текущих навигационных параметров по сигналам глобальных навигационных спутниковых систем (ГНСС) и выдачи измерительной информации в центр сбора и предварительной обработки (ЦСПО) информации системы высокоточного определения навигационной и эфемеридно-временной информации (СВО ЭВИ) для решения гражданскими потребителями задач высокоточной навигации в оперативном и апостериорном режимах.
Принцип действия изделия основан на непрерывном слежении за сигналами навигационных космических аппаратов и измерении беззапросным методом текущих навигационных параметров их движения по сигналам ГНСС ГЛОНАСС, GPS, Galileo, BeiDou. Работа изделия осуществляется в автоматическом режиме.
Изделие конструктивно состоит из наземного беззапросного канала квантово-оптической системы, антенны, метеостанции и приемно-измерительной навигационной аппаратуры со вспомогательными средствами информационного обмена и отображения информации, размещённых в телекоммуникационном шкафу.
К станции измерительной беззапросной опорной ОБИС относится ОБИС единственной модификации с зав. № 001.
В состав изделия входят следующие метрологически значимые компоненты и средства:
- аппаратура регистрации моментов отправки оптических импульсов НБККОС ИБПА.464413.018 ТУ;
- устройство приемно-измерительное сигналов ГНСС;
- метеостанция;
- антенна;
- программное обеспечение МГФК.00701.

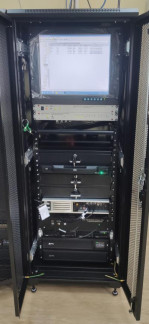

Общий вид изделия с указанием места нанесения знака утверждения типа, представлен на рисунке 1. Пломбирование крепёжных винтов составных частей изделия не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Нанесение знака поверки на изделие не предусмотрено. Заводской номер представляет собой цифровое обозначение на металлизированной табличке и расположен в месте, указанном на рисунке 1.
б) Измерительная составная часть аппаратуры регистрации моментов отправки оптических импульсов НБККОС ИБПА.464413.018 ТУ
а) Устройство приемно-измерительное сигналов ГНСС
Рисунок 1 — Общий вид изделия ОБИС
Конструкция изделия исключает возможность несанкционированного влияния на программное обеспечение (ПО) и измерительную информацию.
ПО изделия выполняет следующие функции:
- информационное взаимодействие с навигационными приемниками из состава изделия в автоматическом режиме;
- передача измерительной информации от навигационных приемников и метеостанции в согласованном формате в ЦСПО информации СВО ЭВИ в виде потоков и файлов данных в автоматическом режиме по выделенному каналу связи;
- контроль работоспособности изделия.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | МГФК.00701 |
| Наименование программы и исполняемого файла | Специальное программное обеспечение ОБИС |
| Номер версии (идентификационный номер), не ниже | 01 |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений псевдодальности 1), м - по фазе дальномерного кода - по фазе несущей частоты | 0,3 0,002 |
| Пределы допускаемой погрешности измерений при сравнении шкал времени ОБИС и национальной шкалы координированного времени UTC(SU), нс | ±2 |
| Примечание: 1) При условии отсутствия затеняющих и переотражающих объектов в зоне видимости и отношении сигнал/шум не менее 45 дБГц | |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: а) аппаратура, размещаемая в помещении: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - повышенная относительная влажность воздуха при температуре +20 °С, % | 80 |
| б) аппаратура, размещаемая на открытом воздухе: | |
| - температура окружающего воздуха, °С | от -40 до +40 |
| - повышенная относительная влажность воздуха при температуре +25 °С, % | 98 |
| Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В | от 198 до 242 |
| Потребляемая мощность, В А, не более | 2000 |
| Габаритные размеры, мм, не более а) устройство приемно-измерительное сигналов ГНСС | |
| - глубина | 1000 |
| - ширина | 600 |
| - высота | 1630 |
| б)антенна | |
| - диаметр | 380 |
| - высота | 300 |
| в) метеостанция | |
| - диаметр | 150 |
| - высота | 223 |
| Масса, кг, не более | |
| - устройство приемно-измерительное сигналов ГНСС | 190 |
| - антенна | 7,6 |
| - метеостанция | 1 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус шкафа из состава приемно-измерительного устройства сигналов ГНСС МГФК.411733.031 любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.
Таблица 4 — Комплектность станции измерительной беззапросной опорной ОБИС
| Наименование | Обозначение | Количество, шт./экз. |
| Аппаратура регистрации моментов отправки оптических импульсов НБККОС | ИБПА.464413.018 ТУ | 1 |
| Антенна | Novatel GNSS-750 | 2 |
| Метеостанция | Lufft WS300-UMB | 1 |
| Устройство приемно-измерительное сигналов ГНСС | МГФК.411733.031 | 1 |
| Комплект монтажных частей | МГФК.411971.038 | 1 |
| Специальное программное обеспечение | МГФК.00701 | 1 |
| Комплект ЗИП согласно ведомости МГФК.411733.030 ЗИ | — | 1 |
| Эксплуатационная документация согласно ведомости МГФК.411733.030 ВЭ | — | 1 |
| Методика поверки | 1 |
Сведения о методах измерений приведены в разделе «Использование по назначению» руководства по эксплуатации ИБПА.466535.130 РЭ».
Нормативные документы, устанавливающие требования к средству измерения
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», корп. 11
Телефон (факс): (495) 526-63-00 Web-сайт: http://www.vniiftri.ru E-mail: office@vniiftri.ru
