| Номер в госреестре | 86400-22 |
| Наименование СИ | Резервуары стальные горизонтальные |
| Обозначение типа СИ | РГС |
| Изготовитель | Закрытое акционерное общество "АлтайСпецИзделия" (ЗАО "АлтайСпецИзделия"), г. Барнаул |
| Год регистрации | 2022 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные РГС (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефтепродуктов, воды и других неагрессивных жидкостей.
Принцип действия резервуаров основан на заполнении их нефтепродуктами, водой и другими неагрессивными жидкостями до произвольных уровней, соответствующих определенным объемам, приведенным в градуировочных таблицах резервуаров.
Резервуары представляют собой стальные горизонтальные сосуды, состоящие из цилиндрической стенки и двух днищ, номинальной вместимостью от 3 до 100 м3.
Модификации резервуаров различаются между собой расположением, обозначением корпуса, формой днищ, номинальной вместимостью и количеством секций.
Резервуары имеют следующие модификации.
Резервуар стальной горизонтальный РГС X Х Х - Х(Х+Х)/Х
Обозначение резервуара_
Расположение резервуара (Н-надземное, П-подземное)_
Обозначение корпуса резервуара (Д-двухстенный)_
Обозначение днища резервуара (П-плоские, К-конические)
Объём резервуара, м3, (объём каждой секции резервуара, м3)_
Количество секций резервуара

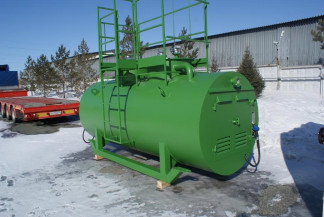

Общий вид резервуаров стальных горизонтальных РГС приведен на рисунках 1, 2.
Заводской номер наносится в паспорта на резервуары печатным способом и маркировочные таблички методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке (при наличии), в градуировочную таблицу.
Пломбирование резервуаров горизонтальных стальных РГС не предусмотрено.
Маркировочная табличка резервуаров содержит следующую информацию:
- наименование предприятия-изготовителя;
- условное обозначение резервуара;
- номинальная вместимость;
- заводской номер по системе нумерации предприятия - изготовителя;
- месяц и год изготовления.
Основные метрологические и технические характеристики приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Модификация | Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
| РГСХХХ - 3/1 | 3 (3) | ±0,25 |
| РГСХХХ - 4/1 | 4 (4) | ±0,25 |
| РГСХХХ - 4(2+2)/2 | 4 (2+2) | ±0,25 |
| РГСХХХ - 5/1 | 5 (5) | ±0,25 |
| РГСХХХ - 6/1 | 6 (6) | ±0,25 |
| РГСХХХ -6(3+3)/2 | 6 (3+3) | ±0,25 |
| РГСХХХ - 6(2+2+2)/3 | 6 (2+2+2) | ±0,25 |
| РГСХХХ - 7/1 | 7 (7) | ±0,25 |
| РГСХХХ - 7,5/1 | 7,5 (7,5) | ±0,25 |
| РГСХХХ - 8/1 | 8 (8) | ±0,25 |
| РГСХХХ - 8(4+4)/2 | 8 (4+4) | ±0,25 |
| РГСХХХ - 8(2+2+2+2)/4 | 8 (2+2+2+2) | ±0,25 |
| РГСХХХ - 9/1 | 9 (9) | ±0,25 |
| РГСХХХ - 10/1 | 10 (10) | ±0,25 |
| РГСХХХ - 10(5+5)/2 | 10 (5+5) | ±0,25 |
| РГСХХХ - 12(6+6)/2 | 12 (6+6) | ±0,25 |
| РГСХХХ - 12,5/1 | 12,5 (12,5) | ±0,25 |
| РГСХХХ -13/1 | 13 (13) | ±0,25 |
| РГСХХХ - 14/1 | 14 (14) | ±0,25 |
| РГСХХХ - 15/1 | 15 (15) | ±0,25 |
| РГСХХХ - 15(5+5+5)/3 | 15 (5+5+5) | ±0,25 |
| РГСХХХ - 15(5+10)/2 | 15 (5+10) | ±0,25 |
| РГСХХХ - 15(7,5+7,5)/2 | 15 (7,5+7,5) | ±0,25 |
| РГСХХХ - 16/1 | 16 (16) | ±0,25 |
| РГСХХХ - 16(4+4+4+4)/4 | 16 (4+4+4+4) | ±0,25 |
| РГСХХХ - 16 (8+8)/2 | 16 (8+8) | ±0,25 |
| РГСХХХ - 20/1 | 20 (20) | ±0,25 |
| РГСХХХ - 20 (5+5+10)/3 | 20 (5+5+10) | ±0,25 |
| РГСХХХ - 20 (10+10)/2 | 20 (10+10) | ±0,25 |
| РГСХХХ - 21/1 | 21 (21) | ±0,25 |
| РГСХХХ - 22/1 | 22 (22) | ±0,25 |
| РГСХХХ - 22,5 (7,5+7,5+7,5)/3 | 22,5 (7,5+7,5+7,5) | ±0,25 |
| РГСХХХ - 23/1 | 23 (23) | ±0,25 |
| РГСХХХ - 24/1 | 24 (24) | ±0,25 |
| РГСХХХ - 25/1 | 25 (25) | ±0,25 |
| РГСХХХ - 25 (12,5+12,5)/2 | 25 (12,5+12,5) | ±0,25 |
| РГСХХХ - 25 (5+10+10)/3 | 25 (5+10+10) | ±0,25 |
| РГСХХХ - 25 (5+20)/2 | 25 (5+20) | ±0,25 |
| РГСХХХ - 26/1 | 26 (26) | ±0,25 |
| РГСХХХ - 27/1 | 27 (27) | ±0,25 |
| РГСХХХ - 30/1 | 30 (30) | ±0,25 |
| Модификация | Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
| РГСХХХ - 30 (7,5+7,5+7,5+7,5)/4 | 30 (7,5+7,5+7,5+7,5) | ±0,25 |
| РГСХХХ - 30 (10+10+10)/3 | 30 (10+10+10) | ±0,25 |
| РГСХХХ - 30(15+15)/2 | 30 (15+15) | ±0,25 |
| РГСХХХ - 30 (10+20)/2 | 30 (10+20) | ±0,25 |
| РГСХХХ - 35/1 | 35 (35) | ±0,25 |
| РГСХХХ - 37 (7,5+7,5+7,5+7,5)/4 | 37 (12,5+12,5+12,5) | ±0,25 |
| РГСХХХ - 40/1 | 40 (40) | ±0,25 |
| РГСХХХ - 40 (10+10+10+10)/4 | 40 (10+10+10+10) | ±0,25 |
| РГСХХХ - 40 (20+20)/2 | 40 (20+20) | ±0,25 |
| РГСХХХ - 40 (10+10+20)/3 | 40 (10+10+20) | ±0,25 |
| РГСХХХ - 40 (10+30)/2 | 40 (10+30) | ±0,25 |
| РГСХХХ - 45/2 | 45 (45) | ±0,25 |
| РГСХХХ - 45 (15+15+15)/3 | 45 (15+15+15) | ±0,25 |
| РГСХХХ - 50/1 | 50 (50) | ±0,25 |
| РГСХХХ - 50 (25+25)/2 | 50 (25+25) | ±0,25 |
| РГСХХХ - 55/1 | 55 (55) | ±0,25 |
| РГСХХХ - 60/1 | 60 (60) | ±0,25 |
| РГСХХХ - 60 (15+15+15+15)/4 | 60 (15+15+15+15) | ±0,25 |
| РГСХХХ - 60 (20+20+20)/3 | 60 (20+20+20) | ±0,25 |
| РГСХХХ -60 (30+30)/2 | 60 (30+30) | ±0,25 |
| РГСХХХ - 65/1 | 65 (65) | ±0,25 |
| РГСХХХ - 65 (15+50)/2 | 65 (15+50) | ±0,25 |
| РГСХХХ - 70/1 | 70 (70) | ±0,25 |
| РГСХХХ - 70 (20+50)/2 | 70 (20+50) | ±0,25 |
| РГСХХХ - 75/1 | 75 (75) | ±0,25 |
| РГСХХХ - 75 (25+50)/2 | 75 (25+50) | ±0,25 |
| РГСХХХ - 80/1 | 80 (80) | ±0,25 |
| РГСХХХ - 80 (40+40)/2 | 80 (40+40) | ±0,25 |
| РГСХХХ - 85/1 | 85 (85) | ±0,25 |
| РГСХХХ - 90/1 | 90 (90) | ±0,25 |
| РГСХХХ - 95/1 | 95 (95) | ±0,25 |
| РГСХХХ - 100/1 | 100 (100) | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -60 до +40 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта печатным методом.
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный | РГС | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 25.29.11-001-88960156-2022 Резервуары стальные горизонтальные. Технические условия.
Правообладатель
Закрытое акционерное общество «АлтайСпецИзделия» (ЗАО «АлтайСпецИзделия) ИНН: 2224130666
Юридический адрес: 656922, г. Барнаул, ул. Трактовая, д. 6
