| Номер в госреестре | 86407-22 |
| Наименование СИ | Машина розлива |
| Обозначение типа СИ | Apollo 8FM |
| Изготовитель | "ALBERTINA Trading, spol. s.r.o.", Чешская Республика |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина розлива Apollo 8FM (далее - машина) предназначена для измерения объёма жидкости при дозированном розливе в тару.
Принцип работы машины основан на динамическом методе измерений объёма в потоке количества жидкости с помощью массовых расходомеров кориолисового типа. Требуемый объём дозирования задаётся на сенсорной панели управления машиной.
Машина состоит из:
- шкафа с панелью управления;
- измерительного блока с массовыми расходомерами;
- насосного блока;
- накопительных резервуаров с жидкостью:
- линии подачи тары.
На панели управления осуществляется настройка и контроль параметров работы машины. Шкаф состоит из корпуса, сенсорной панели управления и контроллера программируемого SIMATIC S7-1200 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63339-16).
Измерительный блок обеспечивает измерение объёма жидкости. Основным оборудованием измерительного блока являются: восемь массовых расходомеров Dosimass (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 78735-20); оптические датчики, электроуправляемые клапаны.
Насосный блок через фильтры обеспечивает подачу жидкости в измерительный модуль из накопительного резервуара.
Машина розлива Apollo 8FM имеет заводской номер 20/CZ19040-020.

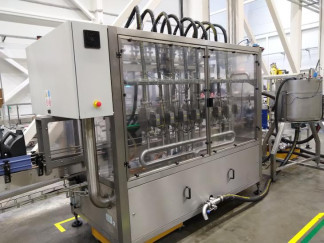

Общий вид машины приведён на рисунках 1 - 5. Знак утверждения типа в виде наклейки наносится рядом с табличкой заводского номера на боковой панели машины.
Знак поверки на СИ не наносится.
Рисунок 3 - Накопительные резервуары
утверждения типа и заводского номера
с жидкостью
Рисунок 4 - Линия подачи тары
Встроенное программное обеспечение (далее - ПО) осуществляет настройку параметров работы машины, управление работой и обработку результатов измерений, поступающих от расходомеров, передачу их через интерфейсы связи и отображение информации на дисплее.
Идентификационные данные ПО приведены в таблице 1.
Пределы допускаемой погрешности установлены с учётом влияния ПО на метрологические характеристики.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Apollo8 |
| Номер версии (идентификационный номер) ПО | 1.xx |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | не отображается |
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при дозировании объёма жидкости, % | ± 0,5 |
| Диапазон дозирования, дм3 | от 0,5 до 5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно выдаваемых доз, шт. | от 1 до 8 |
| Плотность жидкости, кг/м3 | от 500 до 1800 |
| Потребляемая мощность, кВт | 3,6 |
| Габаритные размеры (без линии подачи тары), мм, не более | 2900 х 1200 х 2094 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от 5 до 40 85 |
наносится на маркировочную табличку шкафа управления машины в правом верхнем углу методом наклейки и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина розлива, зав. № 20/CZ19040-020 | Apollo 8FM | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Эксплуатационная документация на комплектующие изделия, входящие в состав машины | - | 1 компл. |
приведены в п. 4.2 Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерения массы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Техническая документация «ALBERTINA Trading, spol. s.r.o.», Чешская Республика.
Правообладатель
«ALBERTINA Trading, spol. s.r.o.», Чешская Республика Адрес: Osek 274, 267 62 Komarov u Horovic, Czech Republic Тел.: +420 311 671 880, факс: +420 311 510 553
Web-сайт: www.albertina-trading.cz, e-mail: info@albertina-machinery.com
