| Номер в госреестре | 86415-22 |
| Наименование СИ | Аппаратура геодезическая спутниковая многочастотная |
| Обозначение типа СИ | GT |
| Изготовитель | "EFIX Geomatics Co., Ltd", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 16.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая многочастотная GT (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного и абсолютного местоположения объектов.
Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1CT, L2CT; GPS в частотных диапазонах L1C/A, L1C, L2P, L2C, L5; Galileo в частотных диапазонах E1, E5A, E5B; BeiDou в частотных диапазонах B1I, B2I, B3I, B1C, B2a, B2b; SBAS в частотных диапазонах L1, L5; QZSS в частотных диапазонах L1CA , L2C, L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 824 параллельным каналам, при этом осуществляется непрерывная калибровка задержек сигналов ГЛОНАСС во всех частотных каналах. Процессор аппаратуры контролирует процесс отслеживания сигнала.
Конструктивно аппаратура состоит из основных частей: смарт-антенны и антенны УКВ. Смарт-антенна выполнена в моноблочном корпусе со встроенной ГНСС-антенной. В корпусе расположены: модули беспроводной технологии Bluetooth®, Wi-Fi, модуль обработки и хранения информации, модуль управления, индикации и вывода информации. Смарт-антенна осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем. Управление аппаратурой осуществляется при помощи Web-интерфейса.
Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через порты COM и USB, а также через модули беспроводного канала передачи данных Bluetooth®, Wi-Fi. Имеется возможность подключения внешнего источника электропитания.
Аппаратура изготавливается в двух модификациях: GT F4 и GT F7. Модификации отличаются друг от друга внешним видом, габаритными размерами, массой.
На передней панели смарт-антенны аппаратуры GT F4 расположены:
- индикатор состояния, с помощью которого можно управлять приёмником и который показывает: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;
- две кнопки: кнопка включения/выключения аппаратуры и кнопка управления режимом работы аппаратуры.
На нижней части корпуса смарт-антенны аппаратуры GT F4 расположены:
- слот для установки карты памяти и SIM - карты;
- порт для УВЧ антенны;
- 7-контактный порт Lemo.
На передней панели смарт-антенны аппаратуры GT F7 расположены:
- индикаторы состояния, которые показывают: статус отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумулятора, статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;
- две кнопки: кнопка включения/выключения аппаратуры и кнопка управления режимом работы аппаратуры.
На нижней панели смарт-антенны аппаратуры GT F7 расположены:
- порт для УВЧ антенны;
- порт Type-C.
Пломбирование крепёжных винтов корпуса смарт-антенн не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

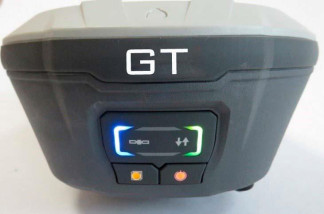

Общий вид аппаратуры приведен на рисунке 1. Общий вид аппаратуры со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2. Общий вид антенны УКВ приведен на рисунке 3.
Заводской номер аппаратуры размещается на корпусе смарт-антенны в числовом формате в виде наклейки типографским способом.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течении всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.
GT F4
Место нане сения знака утверждения типа
Для управления приёмниками используется программное обеспечение (далее - ПО) eField, которое устанавливается на устройства под управлением ОС Android, осуществляющие взаимодействие узлов приемника, обработку измерительной информации, отображение результатов измерений в Web-интерфейсе и их экспорт по интерфейсным каналам.
Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | eField |
| Номер версии (идентификационный номер) ПО | 7.3.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификаций GT F4 и GT F7 |
| Режимы «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм в плане по высоте | ±3-(2,5 + 0,510-6D) 2) ±3-(5 + 0,510-6D) 2) |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм в плане по высоте | ±3(4 + 110-6D) 2) ±3(8 + 110-6d) 2) |
| Режим «Дифференциальные кодовые измерения» 3) Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,997), мм в плане по высоте | ±3(100+0,5 10-6D) 2) ±3-(200+0,5-10-6-d) 2) |
| Режим «Автономный» Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,997), мм в плане по высоте | ±1500 ±3000 |
| 1) Диапазон длин базисов от 0,07 до 30 км. 2) где D - измеряемое расстояние, мм. 3)Диапазон работы режима от 0,07 до 30 км. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики для модели | |
| Модификация | GT F4 | GT F7 |
| Количество каналов | 824 | |
| Принимаемые сигналы | GPS: L1C/A, L1C, L2P, L2C, L5 GLONASS: L1CT, L2CT BeiDou: B1I, B2I, B3I, B1C, B2a, B2b Galileo: E1, E5A, E5B QZSS: L1CA , L2C, L5 SBAS: L1, L5 | |
| Наименование характеристики | Значение характеристики для модели | |
| Модификация | GT F4 | GT F7 |
| Источник электропитания: | ||
| - от внешнего источника, В | от 9 до 28 | |
| - от внутренней аккумуляторной батареи, В | 7,2±0,5 | |
| Диапазон рабочих температур, °С | от -45 до +65 | |
| Габаритные размеры, мм, не более: | ||
| диаметр | 158 | 119 |
| высота | 96 | 85 |
| Масса, кг, не более | 1,48 | 0,77 |
наносится на нижнюю панель аппаратуры в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки типографским способом.
Таблица 4 - Комплектность аппаратуры
| Наименование | Обозначение | Количество |
| 1 Аппаратура геодезическая спутниковая многочастотная GT в составе: | GT F4 или GT F7 | 1 комплект |
| 1.1 Блок приемника | GT F4 и GT F7 | 1 шт. |
| 1.2 Антенна УКВ | QT450GT 450-470MHz | 1 шт. |
| 1.3 Измерительная пластина | - | 1 шт. |
| 1.4 Рулетка 3 м 1) | L13-35 | 1 шт. |
| 1.5 Адаптер для трегера 5 см | - | 1 шт. |
| 1.6 Удлинительная вешка 25 см 1) | - | 1 шт. |
| 1.7 Кабель от блока питания на 220В 1) | AC-18 | 1 шт. |
| 1.8 Кабель Lemo 7-pin - блок питания 1) | RCL-X120200C | 1 шт. |
| 1.9 Кабель питания/передачи данных USB-TYPE-C 2) | - | 1 шт. |
| 1.10 Блок питания 2) | JBZ-110050200WU | 1 шт. |
| 1.11 Переходник для блока питания USB/A - 220В 2) | - | 1 шт. |
| 1.12 Кейс транспортировочный | - | 1 шт. |
| 2 «Аппаратура геодезическая спутниковая многочастотная GT». Руководство по эксплуатации | - | 1 экз. |
| 3 «Аппаратура геодезическая спутниковая многочастотная GT». Паспорт | - | 1 экз. |
| 1) Только для модификации GT F4. 2) Только для модификации GT F7. | ||
приведены в руководстве по эксплуатации «Аппаратура геодезическая спутниковая многочастотная GT. Руководство по эксплуатации» раздел 3 Описание интерфейса веб-приложения аппаратуры.
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Техническая документация фирмы «EFIX Geomatics Co., Ltd», Китай.
Правообладатель
Фирма «EFIX Geomatics Co., Ltd», Китай
Адрес: 11 st Floor, No 158, Building 1, Shuanglian Road, Qingpu District, Shanghai, 201702
China
Тел/факс: +86 153 0961 0368
