| Номер в госреестре | 86416-22 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | Bently Nevada |
| Изготовитель | Bently Nevada, LLC, США |
| Год регистрации | 2022 |
| Срок свидетельства | 16.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры Bently Nevada Назначение средства измерений
Акселерометры Bently Nevada (далее - акселерометры) предназначены для измерений виброускорения и виброскорости.
Акселерометры являются преобразователями инерционного типа используют прямой пьезоэлектрический эффект, в результате которого механическое воздействие на акселерометр вызывает генерацию заряда, пропорционального виброускорению колебания основания акселерометра. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.
Акселерометры Bently Nevada выпускаются в следующих модификациях: 200150, 200155, 200157, 200350, 200355, 330400, 330425, 330450 и 350900, которые отличаются конструктивным исполнением, диапазоном измерений и диапазоном рабочих частот.
Конструктивно акселерометры модификаций 200150, 200155, 200157, 200350, 200355, 330400 и 330425 состоят из чувствительного элемента и электронного блока, выполненных в едином корпусе. Конструкция акселерометров модификаций 330450 и 350900 предусматривает разделение корпусов чувствительного элемента и блока электроники. Акселерометры модификации 350900 имеют встроенный интегратор, что позволяет им измерять как виброускорение, так и виброскорость.

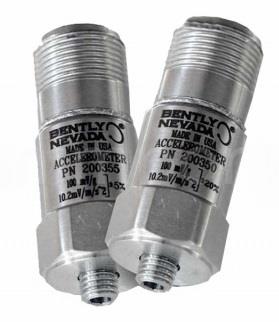

Общий вид акселерометров Bently Nevada представлен на рисунке 1.
Заводские номера акселерометров в буквенно-цифровом формате наносятся на корпус методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование акселерометров не предусмотрено.
Таблица 1
| Наименование характеристики | Значение | ||
| 200150 | 200155 | 200157 | |
| Диапазон измерений виброускорения, м/с2 | от 1 до 245 | от 1 до 196 | от 1 до 245 |
| Диапазон рабочих частот, Гц | от 10 до 1000 | от 1,5 до 10000 | от 10 до 10000 |
| Номинальное значение коэффициента преобразования, мВ/(мс-2) | 10,2 | ||
| Пределы допускаемого основного отклонения коэффициента преобразования от номинального значения, % | ±12 | ||
| Нелинейность амплитудной характеристики,% | ±2 | ||
| Неравномерность частотной характеристики,% | ±10 | ||
| Относительный коэффициент поперечного преобразования, %, не более | 7 | ||
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды, % | ±5 | ||
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -40 до +105 | ||
| Масса, г, не более | 58 | ||
| Габаритные размеры, (диаметрхвысота), мм, не более | 17,5x45,7 | ||
| Наименование характеристики | Значение | |||
| 200350 | 200355 | 300400 | 330425 | |
| Диапазон измерений виброускорения, м/с2 | от 1 до 490 | от 1 до 490 | от 1 до 490 | от 1 до 735 |
| Диапазон рабочих частот, Гц | от 0,5 до 10000 | от 0,2 до 10000 | от 10 до 15000 | от 10 до 15000 |
| Номинальное значение коэффициента преобразования, мВ/(мс-2) | 10,2 | 2,5 | ||
| Пределы допускаемого основного отклонения коэффициента преобразования от номинального значения, % | ±20 | ±5 | ±5 | ±5 |
| Нелинейность амплитудной характеристики,% | ±1 | |||
| Неравномерность частотной характеристики, дБ | ±3 | |||
| Относительный коэффициент поперечного преобразования, %, не более | ±5 | |||
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды, % | от -16 до 12 | от -11 до 3 | ||
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 | |||
| Рабочие условия эксплуатации: - температура окружающей среды, °C | от -54 до +121 | |||
| Масса, г, не более | 51 | 94 | 99 | 99 |
| Габаритные размеры, (диаметрхвысота), мм, не более | 18x42,2 | 22x52,3 | 22x59 | 22x59 |
| Наименование характеристики | Значение | |
| 330450 | 350900 | |
| Диапазон измерений виброускорения, м/с2 | от 1 до 785 | от 1 до 4900 |
| Диапазон измерений виброскорости, мм/с | - | от 1 до 1270 |
| Диапазон рабочих частот для измерения виброускорения, Гц | от 15 до 10000 | от 10 до 10000 |
| Диапазон рабочих частот для измерения виброскорости, Гц | от 25 до 2000 | |
| Номинальные значения коэффициента преобразования: мВ/(мс-2) мВ/(ммс-1) | 10,2 | 10,2 3,94 |
| Пределы допускаемого основного отклонения коэффициента преобразования от номинального значения, % | ±5 | |
| Нелинейность амплитудной характеристики,% | ±2 | ±1 |
| Неравномерность частотной характеристики, дБ | ±3 | ±10 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды, % | ±15 | |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 | |
| Диапазон рабочих температур, °С: - чувствительного элемента - предусилителя | от -55 до +400 от -55 до +121 | от -54 до +482 от -54 до +125 |
| Масса, г, не более | 1111 | 546 |
| Габаритные размеры, (диаметрхвысота), мм, не более: - чувствительного элемента - предусилителя | 25,4x34,9 33,4x152,1 | 42,88x44,45 30,48x74,63 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерения
| Наименование | Количество |
| Акселерометр Bently Nevada | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 2 «Установка» руководства по эксплуатации «Акселерометры Bently Nevada. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»; Техническая документация изготовителя.
Правообладатель
Bently Nevada, LLC, США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США Телефон: +1 775 782 3611 Факс: +1 775 215 2876 Web-сайт: www.ge-mcs.com/bently-nevada
| Зарегистрировано поверок | 172 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
