| Номер в госреестре | 86419-22 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | V |
| Изготовитель | "ifm electronic gmbh", Германия; производственные площадки: "ifm prover s.r.l.", Румыния; "ifm prover GmbH", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 16.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации V (далее - датчики) предназначены для измерений средних квадратических значений (СКЗ) виброскорости и виброускорения поверхностей различных объектов.
Принцип действия датчиков основан на зависимости выходного сигнала датчика от изменения электрической емкости его чувствительного элемента, вызванного механическим воздействием. Датчики имеют унифицированный токовый выход от 4 до 20 мА.
Датчики вибрации V выпускаются в следующих модификациях: VKV021, VKV022, VTV121, VTV122, VVB001, VVB010, VVB011, VVB020 и VVB021, которые отличаются диапазоном измерений, диапазоном рабочих частот и конструктивным исполнением. Датчики модификации VKV021, VKV022 позволяют устанавливать предел срабатывания датчика при превышении уровня заданной вибрации. Настройка пороговых значений срабатывания уставок осуществляется с помощью двух настроечных колец на корпусе датчика. Датчики модификации VVB001, VVB010, VVB011, VVB020 и VVB021 дополнительно имеют цифровой выход и могут подключатся к персональному компьютеру через интерфейс IO-Link, что позволяет дополнительно измерять СКЗ виброускорения.

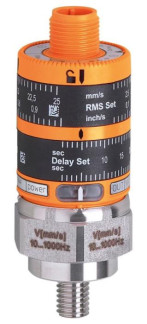

Общий вид датчиков вибрации V приведен на рисунке 1.
Пломбирование датчиков вибрации V не предусмотрено. Нанесение знака поверки на датчики вибрации V не предусмотрено. Заводской номер наносится на корпус датчиков методом гравировки в формате порядкового номера, состоящего из цифр.
VTV121, VTV122 VVB001, VVB010, VVB011,
VVB020, VVB021 Рисунок 1 - Общий вид датчиков вибрации V
Датчики вибрации V модификаций VVB001, VVB010, VVB011, VVB020, VVB021 могут комплектоваться программным обеспечением (далее - ПО) LR Device, устанавливаемым на персональный компьютер, который подключается к датчикам с помощью интерфейса IO-Link. ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов, настройки пороговых значений срабатывания уставок.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности повлиять на процесс измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LR Device |
| Номер версии (идентификационный номер) ПО | не ниже 1.7 |
| Цифровой идентификатор ПО | - |
VTV122
Таблица 2 - Метрологические характеристики для модификаций VKV021, VKV022, VTV121,
| Наименование характеристики | Значение | |||
| VKV021 | VKV022 | VTV121 | VTV122 | |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 25 | от 0,1 до 50 | от 0,1 до 50 | от 0,1 до 25 |
| Диапазон рабочих частот, Гц | от 10 до 1000 | |||
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости на базовой частоте 80 Гц, % | ±3 | |||
| Пределы допускаемой относительной погрешности срабатывания уставки в диапазоне измерений СКЗ виброскорости, % | ±4 | |||
| Примечание - Неравномерность амплитудно-частотной характеристики при измерении СКЗ виброскорости в диапазоне рабочих частот согласно п. 5.4 ГОСТ ISO 2954-2014 | ||||
Таблица 3 - Метрологические характеристики для модификаций VVB001, VVB010, VVB011,
VVB020, VVB021
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 45 |
| Диапазон рабочих частот при измерении СКЗ виброскорости, Гц | от 2 до 1000 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости на базовой частоте 80 Гц, % | ±3 |
| При наличии цифрового интерфейса IO-Link | |
| Диапазон измерений СКЗ виброускорения, м/с2 | от 0,1 до 490 |
| Диапазон рабочих частот при измерении СКЗ виброускорения, Гц | от 2 до 10000 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения в диапазоне частот от 10 до 4000 Гц, % | ±10 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения в диапазоне частот от 2 до 10000 Гц, дБ | ±3 |
| Примечание - Неравномерность амплитудно-частотной характеристики при измерении СКЗ виброскорости в диапазоне рабочих частот согласно п. 5.4 ГОСТ ISO 2954-2014 | |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| температура окружающей среды, °С | |
| - модификаций VKV021, VKV022 | от -25 до +80 |
| - модификаций VTV121, VTV122 | от -30 до +125 |
| - модификаций VVB001, VVB010, VVB011, VVB020, VVB021 | от -30 до +80 |
| Габаритные размеры (длинахдиаметр), мм, не более: | |
| - модификаций VKV021, VKV022 | 74x27 |
| - модификаций VTV121, VTV122 | 64x22 |
| - модификаций VVB001, VVB010, VVB011, VVB020, VVB021 | 64x22 |
| Масса, г, не более: | |
| - модификаций VKV021, VKV022 | 115 |
| - модификаций VTV121, VTV122 | 124 |
| - модификаций VVB001, VVB010, VVB011, VVB020, VVB021 | 117 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Датчик вибрации V | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Интерфейс IO-Link | 1 шт. | по заказу |
| Программное обеспечение | 1 шт. | по заказу |
приведены в разделах 3 «Установка» и 4 «Электрическое подключение» руководства по эксплуатации «Датчики вибрации V. Руководство по эксплуатации».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений;
Техническая документация «ifm electronic gmbh», Германия.
Правообладатель
«ifm electronic gmbh», Г ермания
Адрес: Friedrichstr. 1, 45128 Essen, Germany
Телефон: +49 201 364750
E-mail: info@ifm.com
Web-сайт: www.ifm.com
| Зарегистрировано поверок | 36 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
