| Номер в госреестре | 86420-22 |
| Наименование СИ | Наборы калибровочные |
| Обозначение типа СИ | КНЭМС-2 |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "Прорыв" (ООО НПП "Прорыв"), г. Петрозаводск |
| Год регистрации | 2022 |
| Срок свидетельства | 16.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы калибровочные КНЭМС-2 (далее - наборы КНЭМС-2), предназначены для измерений напряжения и силы постоянного, переменного и импульсного тока, а также временных параметров импульсных сигналов совместно с осциллографами, вольтметрами и другими ради-атехническими средствами измерений.
Принцип действия делителей напряжения и аттенюаторов (входящих в состав набора КНЭМС-2) основан на методе ослабления напряжения при помощи резистивного делителя.
Принцип действия датчиков тока (входящих в состав набора КНЭМС-2) основан на методе измерения силы тока с помощью резистивного шунта.
Наборы КНЭМС-2 состоят из датчиков тока ИШ-100Р, ИШ-100ВЧ и ИШ-2.0ВЧ, делителей напряжения ПН-6000 и РН-5000, аттенюаторов 6620-SMA-50-1 (2 шт.).

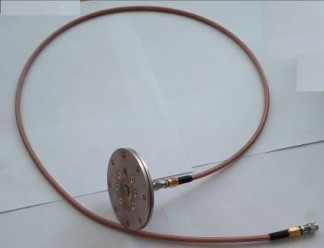

Датчики тока ИШ-100Р, ИШ-100ВЧ и ИШ-2.0ВЧ конструктивно выполнены в виде металлического фланца с входным разъёмом, предназначенным для подключения к измерительному прибору (осциллографу, вольтметру).
Аттенюаторы 6620-SMA-50-1 конструктивно выполнены в виде цилиндра с входным и выходным разъёмом SMA-типа.
Делитель напряжения ПН-6000 конструктивно выполнен в виде осциллографического пробника.
Делитель напряжения постоянного тока РН-5000 конструктивно выполнен в виде цилиндра с входным высоковольтным входом и выходным разъемом BNC типа для подключения к вольтметру или осциллографу.
Датчики тока ИШ-100Р, ИШ-100ВЧ и делитель напряжения ПН-6000 могут быть использованы для измерения параметров импульсов тока и напряжения испытательных генераторов затухающих колебательных помех по ГОСТ IEC 61000-4-12-2016, ГОСТ IEC 61000-4-18-2016.
Датчик тока ИШ-2.0ВЧ может быть использован для измерения параметров импульсов тока испытательных генераторов электростатических разрядов по ГОСТ 30804.4.2-2013.
Делитель напряжения постоянного тока РН-5000 может быть использован для измерения испытательного напряжения генераторов электростатических разрядов по ГОСТ 30804.4.2-2013.
В состав набора КНЭМС-2 входит адаптер АТ-1, предназначенный для калибровки датчиков тока.
Общий вид составных частей набора КНЭМС-2 приведен на рисунках 1 - 5.
Нанесение знака поверки на составные части набора КНЭМС-2 не предусмотрено. Знак поверки наносится в свидетельство о поверке.
Нанесение знака утверждения типа на составные части набора КНЭМС-2 не предусмотрено. Пломбирование наборов КНЭМС-2 не предусмотрено.
Заводские номера, идентифицирующие каждый экземпляр составной части набора КНЭМС-2, нанесены на маркировочную наклейку методом шелкографии в виде цифрового кода.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Делитель напряжения ПН-6000 | |
| Рабочий диапазон частот, МГц | от 0 до 400 |
| Коэффициент деления (при работе на нагрузку 1 МОм) | 1000±100* |
| Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % | ±1 |
| Неравномерность коэффициента деления в диапазоне частот, дБ, не более: - от 0 до 100 МГц включ. - св. 100 до 400 МГц | ±0,5 ±3 |
| Входное сопротивление на постоянном токе, МОм | 50±0,5 |
| Делитель напряжения постоянного тока РН-5000 | |
| Коэффициент деления (при работе на нагрузку 10 МОм) | 500±50* |
| Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % | ±1 |
| Входное сопротивление на постоянном токе, ГОм | 5±0,5 |
| Датчик тока ИШ-100Р | |
| Рабочий диапазон частот, МГц | от 0 до 100 |
| Входное сопротивление на постоянном токе, Ом | 0,1±0,01 |
| Коэффициент преобразования на постоянном токе (с подключенным аттенюатором 6620-SMA-50-1 и работе на нагрузку 50 Ом), А/В | 100±10* |
| Пределы допускаемой относительной погрешности коэффициента преобразования на постоянном токе, % | ±1 |
| Неравномерность коэффициента преобразования в диапазоне частот, дБ, не более: - от 0 до 30 МГц включ. - св. 30 до 100 МГц | ±0,5 ±3 |
| Датчик тока ИШ-100ВЧ | |
| Рабочий диапазон частот, МГц | от 0 до 400 |
| Входное сопротивление на постоянном токе, Ом | 0,1 ±0,01 |
| Коэффициент преобразования на постоянном токе (с подключенным аттенюатором 6620-SMA-50-1 и работе на нагрузку 50 Ом), А/В | 100±10* |
| Пределы допускаемой относительной погрешности коэффициента преобразования на постоянном токе, % | ±1 |
| Неравномерность коэффициента преобразования в диапазоне частот, дБ, не более: - от 0 до 100 МГц включ. - св. 100 до 400 МГц | ±0,5 ±3 |
| Датчик тока ИШ-2.0ВЧ | |
| Рабочий диапазон частот, МГц | от 0 до 4000 |
| Входное сопротивление на постоянном токе, Ом | 2±0,1 |
| Коэффициент преобразования на постоянном токе (с подключенным одним аттенюатором 6620-SMA-50-1 и работе на нагрузку 50 Ом), А/В | 5±0,5* |
| Коэффициент преобразования на постоянном токе (с подключенными двумя аттенюаторами 6620-SMA-50-1 и работе на нагрузку 50 Ом), А/В | 50±5* |
| Пределы допускаемой относительной погрешности коэффициента преобразования на постоянном токе, % | ±1 |
| Неравномерность коэффициента преобразования в диапазоне частот, дБ, не более: - от 0 до 1000 МГц включ. - от 1000 до 4000 МГц | ±0,5 ±1,2 |
| Аттенюатор 6620-SMA-50-1 | |
| Рабочий диапазон частот, МГц | от 0 до 4000 |
| Коэффициент деления (при работе на нагрузку 50 Ом) | 10±1* |
| Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % | ±1 |
| Неравномерность коэффициента деления в рабочем диапазоне частот, дБ, не более | 0,2 |
| * - конкретные значения приведены в формуляре. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Делитель напряжения ПН-6000 | |
| Максимальное напряжение постоянного тока, кВ | 6 |
| Максимальное импульсное напряжение (при длительности импульса 700 мкс, и частоте повторения не более 1 Г ц), кВ | 6 |
| Габаритные размеры без кабеля (диаметрхвысота), мм, не более | 20x140 |
| Масса, кг, не более | 0,2 |
| Делитель напряжения постоянного тока РН-5000 | |
| Максимальное напряжение постоянного тока, кВ | 30 |
| Габаритные размеры без подставки (диаметрхвысота) , мм, не более | 40x150 |
| Масса, кг, не более | 0,3 |
| Датчик тока ИШ-100Р | |
| Максимальный импульсный ток (при длительности импульса не более 16 мкс и частоте повторения не более 1 Гц), А | 500 |
| Максимальный постоянный или переменный ток (действующее значение), А | 2 |
| Габаритные размеры (диаметрхвысота), мм, не более | 70x30 |
| Масса, кг, не более | 0,4 |
| Наименование характеристики | Значение |
| Датчик тока ИШ-100ВЧ | |
| Максимальный импульсный ток (при длительности импульса не более 50 мкс и частоте повторения не более 1 Гц), А | 300 |
| Максимальный постоянный или переменный ток (действующее значение), А | 2 |
| Габаритные размеры (диаметрхвысота), мм, не более | 70x30 |
| Масса, кг, не более | 0,4 |
| Датчик тока ИШ-2.0ВЧ | |
| Максимальная амплитуда импульсного тока (при длительности импульса не более 100 нс), А | 150 |
| Максимальное напряжение электростатического разряда, кВ | 30 |
| Максимальный постоянный или переменный ток (действующее значение), А | 1 |
| Габаритные размеры (диаметрхвысота), мм, не более | 70x30 |
| Масса, кг, не более | 0,4 |
| Аттенюатор 6620-SMA-50-1 | |
| Максимальное импульсное напряжение (при длительности импульса не более 5 мкс), В | 100 |
| Габаритные размеры (диаметрхдлина), мм, не более | 8x20 |
| Масса, кг, не более | 0,05 |
| Адаптер АТ-1 | |
| Габаритные размеры (диаметрхвысота), мм, не более | 70x30 |
| Масса, кг, не более | 0,4 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, окружающего воздуха, при температуре 25 °С, %, не более - атмосферное давление, кПа | от +15 до +30 80 от 80 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность наборов КНЭМС-2
| Наименование | Обозначение | Количество |
| Набор калибровочный КНЭМС-2 в составе: * | КНЭМС-2 | |
| - делитель напряжения | ПН-6000 | 1 шт.* |
| - делитель напряжения постоянного тока | РН-5000 | 1 шт.* |
| - датчик тока | ИШ-100Р | 1 шт.* |
| - датчик тока | ИШ-100ВЧ | 1 шт.* |
| - датчик тока | ИШ-2.0ВЧ | 1 шт.* |
| - аттенюатор | 6620-SMA-50-1 | 2 шт.* |
| - адаптер | АТ-1 | 1 шт.* |
| - кабель коаксиальный | SMA- SMA | 1 шт.* |
| - кабель коаксиальный | BNC - banan | 1 шт.* |
| Сумка-футляр | - | 1 шт. * |
| Руководство по эксплуатации | 26.51.43-002 РЭ | 1 экз. |
| Формуляр | 26.51.43-002 ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
| * - комплектность поставки набора определяется Заказчиком. | ||
приведены в разделе 2 документа 26.51.43-002 РЭ «Набор калибровочный КНЭМС-2. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ Р 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического тока в диапазоне от Ы0-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3458 «Об утверждении государственной поверочной схемы для для средств измерений электрического напряжения постоянного тока в диапазоне ± (1.. .500) кВ»;
ТУ 26.51.43-002-12863479-2019 Набор калибровочный КНЭМС-2. Технические
условия.
Правообладатель
Общество с ограниченной ответственностью научно-производственное предприятие «Прорыв» (ООО НПП «Прорыв»),
ИНН 1001058862
Адрес: 185035, Республика Карелия, г. Петрозаводск, ул. Андропова, д. 10 Телефон: (8142) 76-13-49 Web-сайт: https://proryvnpp.ru E-mail: info@proryvnpp.ru
| Зарегистрировано поверок | 21 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
