| Номер в госреестре | 86425-22 |
| Наименование СИ | Установка для поверки измерительных антенн |
| Обозначение типа СИ | УПИА |
| Изготовитель | Федеральное бюджетное учреждение "Государственный центр стандартизации, метрологии и испытаний в г. Москва и Московской области" (ФБУ "Ростест-Москва"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки измерительных антенн УПИА (далее - УПИА) предназначена для воспроизведения и передачи размера единицы эффективной площади измерительных антенн в диапазоне частот от 0,3 до 18,0 ГГц.
Воспроизводимой физической величиной является эффективная площадь антенн, в [м2].
Принцип действия УПИА основан на методе сравнения (сличения) поверяемой (калибруемой) антенны с эталонной измерительной антенной (компаратором).
Конструктивно УПИА состоит из комплекта излучающих антенн, комплекта эталонных антенн, комплекта вспомогательного оборудования и комплекта соединительных кабелей, которые размещаются в безэховой камере.
Комплект излучающих антенн состоит из антенны логопериодической НЛА-02/1 (далее
- антенна НЛА-02/1-1) и антенны измерительной рупорной П6-59 (далее - антенна П6-59-1).
Комплект эталонных антенн состоит из антенны логопериодической НЛА-02/1 (далее -антенна НЛА-02/1-2) и антенны измерительной рупорной П6-59 (далее - антенна П6-59-2).
Антенна НЛА-02/1-1 подключается к порту № 1 анализатора электрических цепей векторного/анализатора спектра ZVL3 (далее - ZVL3), который входит в комплект вспомогательного оборудования, к порту № 2 ZVL3 подключается антенна НЛА-02/1-2.
Антенна П6-59-1 подключается к порту № 1 анализатора цепей векторного Р4М-18/1 (далее - Р4М-18/1), который входит в комплект вспомогательного оборудования, к порту № 2 Р4М-18/1 подключается антенна П6-59-2.
В комплект вспомогательного оборудования входят два устройства с опорно-поворотными механизмами, которые позволяют проводить юстировку эталонных антенн по высоте и угловым положениям относительно оси излучающей антенны.

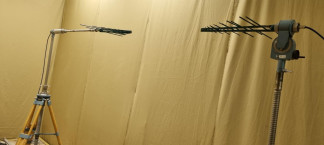

Общий вид УПИА с антеннами НЛА-02/1 представлен на рисунке 1.
Общий вид УПИА с антеннами П6-59 представлен на рисунке 2.
Общий вид антенн НЛА-02/1 с указанием мест пломбировки от несанкционированного доступа и мест нанесения заводского номера со знаком утверждения типа представлен на рисунке 3.
Общий вид антенн П6-59 с указанием мест пломбировки от несанкционированного доступа и мест нанесения заводского номера, знака утверждения типа представлен на рисунке 4.
Маркировка и пломбирование ZVL3 и Р4М-18/1 производится согласно документации производителя.
1 - место пломбирования от несанкционированного доступа;
2 - место нанесения заводского номера;
3 - место нанесения знака утверждения типа
Рисунок 3 - Общий вид антенны НЛА-02/1 и местами пломбирования от несанкционированного доступа, нанесения знака утверждения типа и заводского номера
Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГц - с антеннами НЛА-02/1 | от 0,3 до 3,0 включ. |
| - с антеннами П6-59 | от 1,0 до 18,0 включ. |
| КСВН антенн НЛА-02/1, не более | 2,0 |
| КСВН антенн П6-59, не более | 2,0 |
| Диапазон значений эффективной площади антенн, см1 - антенн НЛА-02/1 | от 50 до 5000 включ. |
| - антенн П6-59 | от 20 до 600 включ. |
| Пределы допускаемой относительной погрешности эффективной площади антенн НЛА-02/1, % | ±12 |
| Пределы допускаемой относительной погрешности эффективной площади антенн П6-59, % | ±12 |
| Пределы допускаемой относительной погрешности воспроизведения эффективной площади антенн, % - с антеннами НЛА-02/1 | ±16 |
| - с антеннами П6-59 | ±16 |
Таблица 2 — Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры внутреннего помещения, где расположена УПИА, м, не менее - длина - ширина - высота | 7,50 2,95 3,30 |
| Параметры электрического питания: - напряжение питания сети переменного тока, В - частота напряжения промышленной сети, Гц | от 198 до 242 от 49,5 до 50,5 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при +25°С, %, не более - атмосферное давление, кПа (мм рт.ст.) | от +15 до +25 80 от 84,0 до 106,6 (от 630 до 800) |
наносится на титульные листы документов УПИА-01 РЭ «Установка для поверки измерительных антенн УПИА. Руководство по эксплуатации» и УПИА-01 ПС «Установка для поверки измерительных антенн УПИА. Паспорт» типографским способом и на шильдики на корпусах антенн НЛА-02/1 и П6-59, изготовленных методом струйной печати на полиэстеровой пленке.
Таблица 3 - Комплектность УПИА
| Наименование | Обозначение | Количество, шт./экз. |
| Установка для поверки измерительных антенн УПИА, зав. № 01, в составе: | 1 | |
| Комплект излучающих антенн в составе: | - | 1 |
| - антенна логопериодическая, зав. № 14004 | НЛА-02/1 | 1 |
| - антенна измерительная рупорная, зав. № 265 | П6-59 | 1 |
| Комплект эталонных антенн в составе: | - | 1 |
| - антенна логопериодическая, зав. № 14005 | НЛА-02/1 | 1 |
| - антенна измерительная рупорная, зав. № 266 | П6-59 | 1 |
| Комплект вспомогательного оборудования в составе: | - | 1 |
| - анализатор электрических цепей векторный/анализатор спектра, зав. № 100782 | ZVL3 | 1 |
| - анализатор цепей векторный, зав. № 10007020 | Р4М-18/1 | 1 |
| - устройство с опорно-поворотными механизмами | опора | |
| - комплект соединительных кабелей | КС | 1 |
| - безэховая камера | БЭК | 1 |
| - дальномер лазерный, зав. № 525010839 | Leica DISTO D8 | 1 |
| Руководство по эксплуатации | УПИА-01 РЭ | 1 |
| Паспорт | УПИА-01 ПС | 1 |
приведены в разделе 7 документа УПИА-01 РЭ «Установка для поверки измерительных антенн УПИА. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.
Правообладатель
Федеральное бюджетное учреждение «Государственный центр стандартизации, метрологии и испытаний в г. Москва и Московской области» (ФБУ «Ростест-Москва»)
ИНН 772701001
Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31 Телефон: +7 (495) 544 00 00 Факс: +7 (499) 124 99 96 Web-сайт: www.rostest.ru E-mail: info@rostest.ru
