| Номер в госреестре | 86429-22 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | AX2820 |
| Изготовитель | Test Evolution Corporation (Test Evolution Corp.), США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная AX2820 (далее по тексту - AX2820) предназначена для измерений сигналов силы и напряжения постоянного тока и воспроизведений сигналов силы и напряжения постоянного тока.
Принцип действия AX2820 при измерении сигналов напряжения постоянного тока и силы постоянного тока основан на аналого-цифровом преобразовании при помощи входного делителя или усилителей входных сигналов напряжения (силы) постоянного тока в цифровой код с последующим расчетом измеренного значения.
Принцип действия AX2820 при воспроизведении напряжения (силы) постоянного тока основан на цифро-аналоговом преобразовании цифрового кода в выходные сигналы напряжения (силы) постоянного тока.
AX2820 выполнена по магистрально-модульному принципу на основе стандарта AXIe и PXI и построена на базе универсальных измерительных каналов, работающих под управлением ПЭВМ.
Система автоматизированная измерительная АХ2820 состоит из двух блоков: DD48 и DPS12.
Блок DD48 состоит из крейта с установленными в него носителями модулей на основе стандарта VXI. Так же блок DD48 обеспечивает связь составных частей изделия по сети Ethernet с управляющим ПК.
Блок DD48 содержит следующие части:
- компараторы верхнего и нижнего уровня для контроля состояния сигнала, поступающего от испытуемой микросхемы;
- параметрический измеритель (PPMU) для формирования и измерения величин постоянного напряжения и силы тока.
Блок DPS12 представляет собой блок питания устройства, для формирования драйверов сигнала для его подачи на сигнальный вывод испытуемых микросхем. В блок DPS12 установлены модули, формирующие сигналы напряжения и силы тока с заданными параметрами.
Модули, установленные в крейте AXIe, используются для анализа цифровой части тестируемых устройств.
К AX2820 данного типа относится AX2820 с зав. № ASG0035.
Заводской номер нанесен на стойку с крейтом в виде цифрового кода.

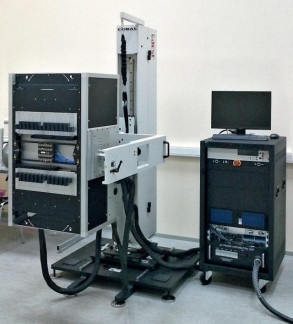

Общий вид AX2820 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1 . Нанесение знака поверки на AX2820 в обязательном порядке не предусмотрено. Пломбирование AX2820 не предусмотрено.
Программное обеспечение (далее - ПО) AX2820 состоит из встроенного и внешнего ПО. AX2820 работает под управлением встроенного программного обеспечения, которое выполняет следующие функции:
- управление модулями систем;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
- хранение измерительной информации.
Внешнее ПО является метрологически незначимым и предназначено для визуализации результатов измерений в цифровом и графическом представлении.
Конструкция AX2820 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть встроенного ПО выделена в файл библиотеки математических функций: povcalc.so. Метрологические характеристики AX2820 нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО AX2820 приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код), не ниже | 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Блок DPS12 | |
| Поддиапазоны измерений силы постоянного тока, А | от -1,2 до +1,2 от -0,5 до +0,5 от -0,025 до +0,025 от -0,0025 до +0,0025 от -0,00025 до +0,00025 от -0,000025 до +0,000025 |
| Пределы абсолютной погрешности измерений силы | |
| постоянного тока, А: | |
| - для поддиапазона от -1,2 до 1,2 А | ±(|Ia|0,25 % + 2,4 10-3) |
| - для поддиапазона от -0,5 до 0,5 А | ±(|Ia|-0,25 % + 1,0 10-3) |
| - для поддиапазона от -0,025 до 0,025 А | ±(|Ia|0,1 % + 5010-6) |
| - для поддиапазона от -0,0025 до 0,0025 А | ±(|Ia|0,1 % + 5 10-6) |
| - для поддиапазона от -0,00025 до 0,00025 А | ±(|Ia|0,1 % + 500 10-9) |
| - для поддиапазона от -0,000025 до 0,000025 А | ±(|Ia|0,1 % + 5010-9) |
| Поддиапазоны воспроизведений напряжения | от -12 до 12 |
| постоянного тока, В | от -6 до 6 от 0 до 22 от -20 до 0 от -6 до 0 от 0 до 6 |
| Пределы абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±(|Ua|0,05 % + 12,5 10-3) |
| Поддиапазоны измерений напряжения постоянного | от -12 до 12 |
| тока, В | от -6 до 6 от 0 до 22 от 0 до 6 от -20 до 0 от -6 до 0 |
| Пределы абсолютной погрешности измерений напряжения постоянного тока, В | ±(|Ua|0,05 % + 12,5 10-3) |
| Блок DD48 | |
| Поддиапазоны воспроизведений напряжения | |
| постоянного тока трехуровневых драйверов | |
| логических сигналов, В: | |
| - для уровня Vil | от -2 до +5,9 |
| - для уровня Vih | от -1,9 до +6 |
| - для уровня Vt | от -2 до +6 |
| Наименование характеристики | Значение |
| Пределы абсолютной погрешности воспроизведений напряжения постоянного тока трехуровневых драйверов логических сигналов, В: - для поддиапазона от -2 до +5,9 В (Vil) - для поддиапазона от -1,9 до +6 В (Vih) - для поддиапазона от -2 до +6 В (Vt) | ±(|Ua|0,2 % + 8 10-3) ±(|Ua|-0,2 % + 8 10-3) ±(|Ua|-0,2 % + 1010-3) |
| Поддиапазоны воспроизведений напряжения постоянного тока трехуровневых драйверов повышенного напряжения, В: - для уровня Vil - для уровня Vih - для уровня Vhh | от 0 до +5,9 от +0,1 до +6 от +5,9 до +12 |
| Пределы абсолютной погрешности воспроизведений напряжения постоянного тока трехуровневых драйверов повышенного напряжения, В: - для поддиапазона от 0 до +5,9 В (Vil) - для поддиапазона от +0,1 до +6 В (Vih) - для поддиапазона от +5,9 до +12 В (Vhh) | ±(|Ua|-0,2 % + 1210-3) ±(|Ua|-0,2 % + 12 10-3) ±(Uaj-0,3 % + 20 10-3) |
| Компаратор блока DD48 | |
| Поддиапазоны измерений напряжения постоянного тока компаратора, В: - для уровня Vol - для уровня Voh | от -2 до +5,9 от -1,9 до +6 |
| Пределы абсолютной погрешности измерений напряжения постоянного тока компаратора, В: - для поддиапазона от -2 до +5,9 В (Vol) - для поддиапазона от -1,9 до +6 В (Voh) | ±(|Ua| • 0,2 % + 8 10-3) ±(|Ua| • 0,2 % + 8 10-3) |
| Блок параметрических измерений PPMU | |
| Диапазон измерений напряжения постоянного тока блока параметрического PPMU, В | от -1,9 до +6 |
| Пределы абсолютной погрешности измерений напряжения постоянного тока блока параметрического PPMU, В | ±(|Ua| • 0,3 % + 3 10-3) |
| Диапазон воспроизведений напряжения постоянного тока блока параметрического PPMU, В | от -2 до +5,9 |
| Пределы абсолютной погрешности воспроизведений напряжения постоянного тока блока параметрического PPMU, В | ±(|Ua| • 0,25 % + 3 10-3) |
| Поддиапазоны воспроизведений силы постоянного тока, А | от -0,032 до +0,032 от -0,002 до +0,002 от -0,0002 до +0,0002 от -0,00002 до +0,00002 |
| Пределы абсолютной погрешности воспроизведений силы постоянного тока, А: - для поддиапазона от -0,032 до +0,032 А - для поддиапазона от -0,002 до +0,002 А - для поддиапазона от -0,0002 до +0,0002 А - для поддиапазона от -0,00002 до +0,00002 А | ±(|Ia|1,0 % + 8010-6) ±(|Ia|0,4 % + 5 10-6) ±(|Ia|0,4 % + 300 10-9) ±(|Ia|0,4 % + 40 10-9) |
| Поддиапазоны измерений силы постоянного тока, А | от -0,032 до +0,032 от -0,002 до +0,002 от -0,0002 до +0,0002 от -0,00002 до +0,00002 |
| Наименование характеристики | Значение |
| от -0,000002 до +0,000002 | |
| Пределы абсолютной погрешности измерений силы постоянного тока, А: - для поддиапазона от -0,032 до +0,032 А - для поддиапазона от -0,002 до +0,002 А - для поддиапазона от -0,0002 до +0,0002 А - для поддиапазона от -0,00002 до +0,00002 А - для поддиапазона от -0,000002 до +0,000002 А | ±(|Ia|0,8 % + 12010-6) ±(|Ia|0,3 % + 6 10-6) ±(|Ia|0,3 % + 500 10-9) ±(|Ia|0,3 % + 6010-9) ±(|Ia|0,3 % + 40 10-9) |
| Примечания: 1. !а - измеренное (воспроизведенное) AX2820 значение силы постоянного тока, А; 2. Ua - измеренное (воспроизведенное) AX2820 значение напряжения постоянного тока, В. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Электрическое сопротивление изоляции гальванической развязки, МОм, не менее | 20 |
| Электрическая прочность изоляции, В, не менее | 1500 |
| Потребляемая мощность, Вт, не более | 30 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 431 х 591 х 1000 |
| Масса, кг, не более | 82 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная АХ2820 | 1 шт. | |
| Система автоматизированная измерительная АХ2820. Руководство по эксплуатации. | ПКГН.411713.005 | 1 шт. |
| Informtest VISA LINUX | ФТКС.34003-02 | 1 шт. |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А».
Правообладатель
Test Evolution Corporation (Test Evolution Corp.), США
Адрес юридического лица: MA01748, USA, Hopkinton, 102 South Street
