| Номер в госреестре | 86430-22 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | RFSU-L |
| Изготовитель | AnaPico AG, Швейцария |
| Год регистрации | 2022 |
| Срок свидетельства | 13.12.1901 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов RFSU-L (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. С опцией «MOD» генераторы могут формировать сигнал с различными видами модуляции: амплитудной, частотной, фазовой и импульсной.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. В зависимости от варианта исполнения, питание подается напрямую от сети переменного тока (в варианте исполнения 1URM) или через адаптер постоянного тока. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение (ПО). в варианте исполнения 1URM дисплей отсутствует, управление генераторами осуществляется только от ПК. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Генераторы состоят из пяти модификаций: RFSU6L, RFSU12L, RFSU20L, RFSU26L и RFSU40L. Модификации отличаются верхней границей диапазона частот. Все модификации могут изготавливаться в двух вариантах исполнений - вариант исполнения с сенсорным дисплеем и вариант для монтажа в приборную стойку (вариант исполнения 1URM).
В генераторах имеется встроенный ступенчатый механический аттенюатор (предустановленная опция «РЕ» или «PE2», которые обеспечивают нижнюю границу динамического диапазона -90 дБм или -120 дБм соответственно). Дополнительно генераторы имеют возможность установки следующих опций, влияющих на метрологические характеристики:
- опция «LN»: низкие фазовые шумы,
- опция «FILT»: улучшенное значение гармоник,
- опция «MOD»: амплитудная, частотная, фазовая и импульсная модуляции,
- опция 8K: расширение частотного диапазона до 8 кГц (нижняя граница частотного диапазона).

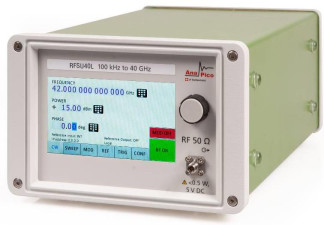

Общий вид генераторов, места нанесения знака утверждения типа, пломбировки от несанкционированного доступа и заводского номера представлены на рисунках 1 - 3. Пломба наносится на один из крепежных винтов корпуса генераторов.
Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Заводские (серийные) номера наносятся на наклейку, расположенную на задней панели генераторов или на верхней панели (в варианте исполнения 1URM).
•••
я
П
_ DC 24V
т
REF
OUT
TRIG * OUT +
PULSE
IN
WARRANTY VOID IF REMOVED
В
б) вид сзади
Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
Генераторы могут работать под управлением внешнего персонального компьютера (ПК) с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели. ПО реализовано без выделения метрологически значимой части.
Уровень защиты ПО «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО - встроенное - внешнее | firmware ANAPICO SIGNAL GENERATOR GUI |
| Номер версии (идентификационный номер ПО) - встроенное - внешнее | не ниже 0.4.100 не ниже 2.111 |
Таблица 2 - Метрологические характеристики1)
| Наименование характеристики | Значение | ||
| Диапазон частот выходного сигнала - RFSU6L - RFSU12L - RFSU20L - RFSU26L - RFSU40L - с опцией 8K | от 100 кГц до 6 ГГц от 100 кГц до 12,75 ГГц от 100 кГц до 20 ГГц от 100 кГц до 26 ГГц от 100 кГц до 40 ГГц от 8 кГц до верхней границы диапазона частот | ||
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала - в стандартной комплектации - с опцией LN | ±110-6 ±3 10-8 | ||
| Диапазон установки уровня выходной мощности, дБм в диапазонах частот: - от 100 кГц до 10 МГц включ. - св. 10 МГц до 6 ГГц включ. - св. 6 до 12,75 ГГц включ. - св. 12,75 до 20 ГГц включ. - св. 20 до 30 ГГц включ. - св. 30 до 35 ГГц включ. - св. 35 до 40 ГГц включ. | c опцией PE | c опцией PE2 | c опциями FILT+PE2 |
| от -30 до +26 от -30 до +24 от -30 до +22 от -30 до +21 от -30 до +18 от -30 до +17 от -30 до +16 | от -120 до +23 от -120 до +24 от -120 до +22 от -120 до +21 от -120 до +17 от -120 до +16 от -120 до +15 | от -120 до +15 от -120 до +13 от -120 до +13 от -120 до +13 от -120 до +10 от -120 до +10 от -120 до +7 | |
| Наименование характеристики | Значение | |||
| Пределы допускаемой абсолютной | в диапазоне | в диапазонах | в диапазоне | |
| погрешности установки уровня | от -15 до +15 дБм | от -55 до -15 дБм | от -90 до -55 дБм | |
| выходной мощности сигнала, дБ | не включ. и | не включ. | ||
| в диапазонах частот: | св. +15 дБм до Pmax | |||
| - от 10 МГц до 6 ГГ ц включ. | ±0,8 | ±1,2 | ±2,0 | |
| - св. 6 до 12,75 ГГц включ. | ±0,9 | ±1,3 | ±2,0 | |
| - св. 12,75 до 26 ГГц включ. | ±1,0 | ±1,6 | ±2,5 | |
| - св. 26 до 40 ГГц включ. | ±1,2 | ±2,5 | ±3,5 | |
| Относительный уровень гармониче | без опции FILT | с опцией FILT | ||
| ских составляющих (2-я и 3-я гармони- | ||||
| ки) спектра выходного сигнала, дБн, не более | ||||
| в диапазонах частот: | ||||
| - от 10 МГц до 1 ГГц не включ. | -30 | -30 | ||
| - от 1 до 6 ГГц включ. | -30 | -50 | ||
| - св. 6 до 20 ГГц | -25 | -50 | ||
| (при уровне выходной мощности 0 дБм) | ||||
| Относительный уровень | ||||
| негармонических составляющих | ||||
| спектра выходного сигнала при | ||||
| отстройке от несущей более 10 кГц, дБн, не более | ||||
| в диапазонах частот: | ||||
| - от 100 кГц до 1,2 ГГц включ. | -60 | |||
| - св. 1,2 до 20 ГГ ц включ. | -55 | |||
| - св. 20 до 40 ГГц включ. | -50 | |||
| (при уровне выходной мощности 0 дБм) | ||||
| Уровень однополосного фазового шу- | ||||
| ма при уровне выходной мощности | ||||
| +10 дБм, дБн/Гц, не более | ||||
| - при отстройке от несущей 20 кГц, на | ||||
| частотах несущей: | ||||
| 500 МГц | -143 | |||
| 1 ГГц | -140 | |||
| 2 ГГц | -133 | |||
| 3 ГГц | -129 | |||
| 4 ГГц | -126 | |||
| 6 ГГц | -122 | |||
| 10 ГГц | -120 | |||
| 20 ГГц | -113 | |||
| Наименование характеристики | Значение | ||
| Уровень однополосного фазового шума с опцией LN, при уровне выходной мощности | отстройка 10 Гц | отстройка 1 кГц | отстройка 100 кГц |
| +10 дБм, дБн/Гц, не более | |||
| на частотах несущей: 500 МГц | -112 | -140 | -148 |
| 1 ГГц | -96 | -126 | -145 |
| 2 ГГц | -90 | -118 | -135 |
| 3 ГГц | -85 | -115 | -130 |
| 4 ГГц | -82 | -113 | -129 |
| 6 ГГц | -78 | -110 | -128 |
| 10 ГГц | -77 | -106 | -122 |
| 20 ГГц | -69 | -99 | -116 |
| Характеристики амплитудной синусоидальной амплитудной модуляции (АМ) | |||
| Диапазон установки коэффициента АМ (Кам), % | от 0 до 80 | ||
| Пределы допускаемой абсолютной погрешности | |||
| установки Кам, % (при частоте модулирующего сигнала 1 кГц и | ±(0,0ГКам+5) | ||
| уровне выходной мощности 0 дБм) | |||
| Характеристики частотной синусоидальной модуляции (ЧМ) | |||
| Масштабный коэффициент N2) | |||
| - в диапазоне частот от 100 кГц до 1,2 ГГц включ. | 1 | ||
| - в диапазоне частот св. 1,2 до 2,5 ГГц включ. | 0,125 | ||
| - в диапазоне частот св. 2,5 до 5 ГГц включ. | 0,25 | ||
| - в диапазоне частот св. 5 до 10 ГГц включ. | 0,5 | ||
| - в диапазоне частот св. 10 до 20 ГГц включ. | 1 | ||
| - в диапазоне частот св. 20 до 40 ГГц включ. | 2 | ||
| Диапазон установки девиации частоты (Рд), ЫГц | от 0 до N200 | ||
| Диапазон частот модулирующего сигнала, кГц | от 0 до 200 | ||
| Пределы допускаемой абсолютной погрешности | |||
| установки девиации частоты, Гц (при частоте модулирующего сигнала 1 кГц, уровне выходной мощности 0 дБм и индексе ЧМ более 0,2) | ±(0,05Тд+20) | ||
| Характеристики фазовой синусоидальной модуляции (ФМ) | |||
| Диапазон установки девиации фазы (0д), рад (в диапазоне частот от 1,25 до 20 ГГц) | от 0 до N300 | ||
| Диапазон частот модулирующего сигнала, кГц | от 0,1 до 200,0 | ||
| Пределы допускаемой абсолютной погрешности | |||
| установки девиации фазы, рад (при частоте модулирующего сигнала 1 кГц, девиа | ±(0,050д+0,01) | ||
| ции фазы не более N80 и уровне выходной мощности 0 дБм) | |||
| Наименование характеристики | Значение |
| Характеристики импульсной модуляции (ИМ) | |
| Минимальное значение длительности импульса, нс | 30 |
| Время нарастания/спада радиоимпульса, нс, не более | 10 |
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее - в диапазоне частот от 100 кГц до 7 ГГц включ. - в диапазоне частот св. 7 до 40 ГГц включ. | 80 70 |
| Условия измерений | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +20 до +30 80 от 84,0 до 106,7 |
| Время прогрева, мин, не менее | 30 |
| Примечания: 1) Нормируются при нормальных условиях измерений; Pmax - верхний предел установки уровня мощности; дБм - уровень мощности в дБ относительно 1 мВт; дБн - уровень мощности в дБ относительно уровня несущей; дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц; 2) Масштабный коэффициент N используется для определения верхней границы диапазона установки девиации частоты при ЧМ и девиации фазы при ФМ | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного разъема - модификация RFSU6L, - модификация RFSU12L, RFSU20L, RFSU26L - модификация RFSU40L | N, розетка SMA, розетка К (2,92 мм), розетка |
| Напряжение питающей сети, В | от 100 до 240 |
| Номинальные значения частоты питающей сети, Гц | 50; 60 |
| Напряжение питания от адаптера питания постоянного тока, В | от 23,8 до 24,2 |
| Потребляемая мощность, Вт, не более | 25 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С, без конденсации), %, не более - атмосферное давление, кПа | от +5 до +45 90 от 84,0 до 106,7 |
| Масса, кг, не более - вариант исполнения с сенсорным дисплеем - вариант исполнения 1URM | 3 10 |
| Габаритные размеры (ширинахвысотахглубина), мм - вариант исполнения с сенсорным дисплеем - вариант исполнения 1URM | 172x106x290 460x42x246 |
наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность генераторов
| Наименование | Обозначение | Количество, шт. |
| Генератор сигналов | RFSU6L, RFSU6L, RFSU20L, RFSU26L, RFSU40L1) | 1 |
| Сетевой кабель (для варианта исполнения 1URM) | - | 1 |
| Адаптер питания (для варианта исполнения с сенсорным дисплеем) | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Примечание 1) Модификация по заказу | ||
приведены в эксплуатационном документе - разделе «Введение» руководства по эксплуатации
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31 июля 2018 г. № 1621;
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3461;
Стандарт предприятия «AnaPico AG» на генераторы сигналов RFSU-L, No. 19040912-EN.
Правообладатель
AnaPico AG, Швейцария
Адрес: 8152 Glattbrugg, Europa-Strasse 9
Телефон: +41 44 440 00 50
Факс: +41 44 440 00 50
Web-сайт: http://www.anapico.com
