| Номер в госреестре | 86432-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПФМ |
| Изготовитель | Свердловский завод трансформаторов тока (СЗТТ), г. Свердловск (изготовлены в 1954-1958 гг.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТПФМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока - высоковольтные, проходные, многовитковые, с фарфоровой изоляцией. Сердечники магнитопровода, собранные из пластин электротехнической стали, расположены на двух фарфоровых изоляторах. Изоляторы соединены между собою при помощи двух цоколей, к которым прикреплены крышки и головки, закрывающие торцы изоляторов. Первичная обмотка расположена внутри изоляторов, и ее концы присоединены к контактным угольникам, закрепленным в головках. Вторичная обмотка намотана на пластмассовых каркасах, укрепленных на сердечниках магнитопровода. Магнитопровод и катушки вторичных обмоток закрыты металлическим кожухом с панелью, на которой расположены пластмассовая колодка с зажимами вторичных обмоток, маркировочная табличка, болт для заземления корпуса.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТПФМУ и ТПФМ, которые отличаются друг от друга значениями номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТПФМУ зав. № 71677, 74325, модификации ТПФМ зав. № 0493, 44277, 44278, 19074, 20136.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

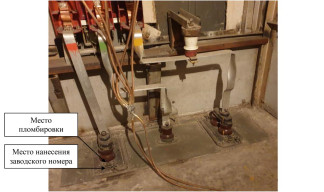

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТПФМУ
| Наименование характеристики | Значение для заводских номеров |
| 71677, 74325 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТПФМ
| Наименование характеристики | Значение для заводских номеров | ||
| 0493 | 44277, 44278 | 19074, 20136 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 200 | 400 | 400 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 1 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 15 | 15 | 15 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +35 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТПФМ (ТПФМУ) | 1 шт. |
| Паспорт | ТПФМ (ТПФМУ) | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
Правообладатель
Свердловский завод трансформаторов тока (СЗТТ)
Адрес: 620043, г. Свердловск, ул. Черкасская, 25
| Зарегистрировано поверок | 12 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
