| Номер в госреестре | 86439-22 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | AE |
| Изготовитель | Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»), Омская обл., г.о. город Омск, г. Омск |
| Год регистрации | 2022 |
| Срок свидетельства | 17.08.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные АЕ (далее - преобразователи) предназначены для измерений и преобразований напряжения и силы постоянного тока, среднеквадратических значений (далее - СКЗ) напряжения и силы переменного однофазного тока и СКЗ междуфазного и фазного напряжения переменного трехфазного тока в унифицированные сигналы постоянного тока и в цифровой сигнал для передачи на верхний уровень автоматизированной системы.
Принцип действия преобразователей основан на преобразовании мгновенных значений аналоговых входных сигналов в цифровую форму и вычислении значений измеряемых величин, дальнейшего их преобразования в унифицированный выходной сигнал или передачи вычисленных значений в цифровом виде по интерфейсу связи RS-485 (протоколы передачи данных: MODBUS-RTU, MODBUS^SCII, ГОСТ Р МЭК 60870-5-101-2006, «ЕxtDev»).
Преобразователи могут применяться в составе измерительных каналов автоматизированных систем управления, для контроля состояния шкафов оперативного тока, систем возбуждения роторных машин и других промышленных технических объектов.
Преобразователи относятся к постоянно подключенному оборудованию, могут монтироваться в шкафах, закрытых распределительных щитах на Т-образную направляющую ТН 35-7,5 ГОСТ 1ЕС 60715-2021 или непосредственно на панель.
Преобразователи выполнены без гальванической связи между входными цепями, выходными цепями и цепями питания, являются комбинированными устройствами с аналоговыми и цифровыми выходами, с возможностью выбора функции преобразования по каждому аналоговому выходу.
Базовая функция преобразования по аналоговому выходу определяется при заказе: стандартная по умолчанию или в соответствии с заказанной опцией.
Преобразователи выпускаются в различных модификациях, которые отличаются номинальными значениями измеряемых величин, диапазонами измерений, конструктивным исполнением, количеством и типом аналоговых выходов, видом электропитания. Структура условного обозначения преобразователей приведена в таблице 1.
Преобразователь измерительный АЕ856 -
1
2
| - | М4А3 | - | ААЕ | - | 01 |
3
4
5
Таблица 1 - Структура условного обозначения преобразователей
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Наименование модификации | АЕ854 | Обозначение модификации |
| АЕ855 | |||
| АЕ856 | |||
| АЕ857 | |||
| АЕ875 | |||
| АЕ3855 | |||
| АЕ4855 | |||
| АЕ3857 | |||
| 2 | Номинальное значение | 1 А (0,5 А) | Для модификации АЕ854 |
| измеряемой величины | 5 А (2,5 А) | 1аС 1 nom (1аС2 nom) | |
| с указанием единицы | 250 В (125 В) | Для модификации АЕ855 | |
| измерения | 500 В (250 В) | UaC1 nom (UaC2 nom) | |
| 50 мВ (100 мВ) | Для модификации АЕ856 | ||
| 60 мВ (120 мВ) | UdC1 nom (UdC2 nom) | ||
| 75 мВ (150 мВ) | |||
| 150 мВ (300 мВ) | |||
| 10 В (5 В) | Для модификации АЕ857 | ||
| 30 В (15 В) | UdC1 nom (UdC2 nom) | ||
| 100 В (50 В) | |||
| 250 В (125 В) | |||
| 500 В (250 В) | |||
| 1000 В (500 В) | |||
| 20 мА (5 мА) | Для модификации АЕ875 IdC1 nom (IdC2 nom) | ||
| 125 В | Для модификации АЕ3855 | ||
| 220 В | ULL nom | ||
| 400 В | |||
| 690 В | |||
| 72,2 / 125 В | Для модификации АЕ4855 | ||
| 127 / 220 В | ULL nom / UlM nom | ||
| 230 / 400 В | |||
| 400 / 690 В | |||
| 30 / 60 В | Для модификации АЕ3857 | ||
| 50 / 100 В | ULL nom / UlN nom | ||
| 75 / 150 В | |||
| 125 / 250 В | |||
| 250 / 500 В |
| № поля | Описание поля | Код поля | Расшифровка |
| 3 | Конструктивное исполнение | К1А1 | Приведено на рисунке 1 а) |
| К2А1 | Приведено на рисунке 1 б) | ||
| К2А2 | Приведено на рисунке 1 в) | ||
| К2А3 | Приведено на рисунке 1 г) | ||
| М2А1 | Приведено на рисунке 1 д) | ||
| М4А2 | Приведено на рисунке 1 е) | ||
| М4А3 | Приведено на рисунке 1 ж) | ||
| 4 | Типы первого, второго и | А | от 0 до 5 мА |
| третьего аналоговых выходов | В | от 4 до 20 мА | |
| (для второго и третьего - | C | от 0 до 20 мА | |
| при наличии) | Е | от -5 до 5 мА | |
| 5 | Вид электропитания | 01 | Универсальное |
| 02 | Переменный ток 230 В | ||
| 03 | Постоянный ток 24 В | ||
| 04 | Постоянный ток 48 В | ||
| Примечания: 1 Значения, указанные в скобках, применяются для второго диапазона измерений (при наличии) 2 Номинальные напряжения с разделительным наклонным знаком «/» представляют собой: - для модификации АЕ3857 номинальное значение полюсного напряжения, за которым приведено номинальное значение междуполюсного напряжения; - для модификации АЕ4855 номинальное значение фазного напряжения, за которым приведено номинальное значение междуфазного напряжения. 3 Опция базовой функции преобразования по аналоговому выходу, при наличии, указывается в скобках после условного обозначения. | |||
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на верхнюю крышку преобразователя типографским способом.
Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Нанесения знака поверки на преобразователи не предусмотрено.

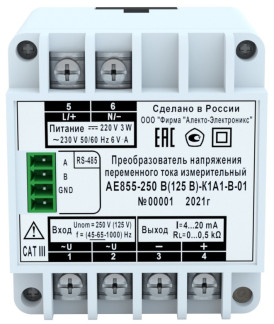

а) - Конструктивное исполнение К1А1; б) - Конструктивное исполнение К2А1; в) - Конструктивное исполнение К2А2; г) - Конструктивное исполнение К2А3; д) - Конструктивное исполнение М2А1; е) - Конструктивное исполнение М4А2; ж) - Конструктивное исполнение М4А3
Рисунок 1 - Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения
Места пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Установка требуемой конфигурации преобразователей по интерфейсу связи RS-485 производится в служебном режиме с помощью программного обеспечения (ПО), предоставленного изготовителем. Запись конфигурации возможна только после ввода пароля.
Встроенное ПО хранится в памяти микроконтроллера преобразователя и защищено от записи и считывания, оно может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств.
Конструкция средств измерений исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния на них встроенного ПО.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АЕ |
| Номер версии (идентификационный номер) ПО | не ниже v.1.0 |
| Цифровой идентификатор ПО | 0x8D89 |
| Алгоритм вычисления контрольной суммы | CRC16 |
Таблица 3 - Метрологические характеристики (цифровой выход)
| Моди- фика- ция | Измеряемый параметр | Еди ница изме рения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений | Цена единицы младшего разряда |
| АЕ854 | СКЗ силы переменного тока (первый диапазон) /аС1 | А | от 0 до 27аС1 nom | ± (0,003 1ас1 + 0,001 7аст nom) | /АС1 nom/ 15000 |
| СКЗ силы переменного тока (второй диапазон) 1аС2 | А | от 0 до 2 7аС2 nom | ± (0,003 7аС2 + 0,00167аС2 nom) | 1аС2 nom/ 15000 | |
| АЕ855 | СКЗ напряжения переменного тока (первый диапазон) Цас1 | В | от 0 до 1,5иАС1 nom | ± (0,002 • иАС1 + 0,001 • ЦаС1 nom) | ЦаС1 nom/ 15000 |
| СКЗ напряжения переменного тока (второй диапазон) ЦаС2 | В | от 0 до 2 • UАС2 nom | ± (0,002• иАС2 + 0,0016^ иАС2 nom) | UАС2 nom/ 15000 | |
| Частота f1) | Гц | от 45 до 65 | ± 0,008 | 0,001 | |
| от 45 до 1000 | ± 0,8 | 0,1 | |||
| АЕ856 | Напряжение постоянного тока (первый диапазон) Udc1 | мВ | от 0 до 2 • UdC1 nom | ± (0,002^ Udc1 + 0,0016 - Udc1 nom) | UdC1 nom/ 15000 |
| Напряжение постоянного тока (второй диапазон) UDC2 | мВ | от 0 до 2UdC2 nom | ± (0,002 ^ UdC2 + 0,001 • UdC2 nom) | UdC2 nom/ 15000 | |
| АЕ857 | Напряжение постоянного тока (первый диапазон) Udc1 | В | от 0 до 1,5UdC1 nom ) | ± (0,002^ Udc1 + 0,001 • Udc1 nom) | UdC1 nom/ 15000 |
| Напряжение постоянного тока (второй диапазон) UDC2 | В | от 0 до 2UdC2 nom | ± (0,002 ^ UdC2 + 0,0016 - UdC2 nom) | UdC2 nom/ 15000 |
| Моди фика ция | Измеряемый параметр | Еди ница изме рения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений | Цена единицы младшего разряда |
| АЕ875 | Сила постоянного тока (первый диапазон) Idc1 | мА | от 0 до 1,5IdC1 nom | ± (0,002Idc1 + 0,001Idc1 nom) | IDC1 nom/ 15000 |
| Сила постоянного тока (второй диапазон) IDC2 | мА | от 0 до 2 IdC2 nom | ± (0,002IdC2 + 0,002IdC2 nom) | IdC2 nom/ 15000 | |
| АЕ3855 | СКЗ междуфазного напряжения Ull | В | от 0 до 1,2-Ull nom | ± (0,002 - Ull + 0,003 • Ull nom) | /m0 no0 U1 |
| Частота f1) | Гц | от 45 до 65 | ± 0,008 | 0,001 | |
| от 45 до 1000 | ± 0,8 | 0,1 | |||
| АЕ3857 | Напряжение междуполюсное Ull | В | от 0 до 1,2- Ull nom | ± (0,002 - Ull + 0,0016 - Ull nom) | Ull nom/ 15000 |
| Напряжение полюсное Ulm | В | от 0 до 2 • Ulm nom | ± (0,002- Ulm + 0,002- Ulm nom) | Ulm nom/ 15000 | |
| Напряжение несимметрии Ud 3) | В | от 0 до 2 • Ulm nom | ± (0,002- Ud + 0,002- Ulm nom) | Ulm nom/ 15000 | |
| АЕ4855 | СКЗ междуфазного напряжения Ull | В | от 0 до 1,2- Ull nom | ± (0,002 - Ull + 0,003 - Ull nom) | Ull nom/ 15000 |
| СКЗ фазного напряжения Uln 4) | В | от 0 до 1,2- Uln nom | ± (0,002 - Uln + 0,003 - Uln nom) | Uln nom/ 15000 | |
| Частота f1) | Гц | от 45 до 65 | ± 0,008 | 0,001 | |
| от 45 до 1000 | ± 0,8 | 0,1 | |||
| 1) - Диапазон измерения частоты выбирается при конфигурировании преобразователя; по умолчанию установлен диапазон «45...65 Гц». Рабочий диапазон входного напряжения при измерении частоты: - для модификации АЕ855 - от 0,2- Uac1 nom до 1,5- Uac1 nom; - для модификаций АЕ3855, АЕ4855 - от 0,2•Ull nom до 1,2-Ull nom (напряжение между фазами С и А). 2) - Для номинального значения 1000 В конечное значение диапазона измерений равно 1020 В. 3) - Напряжение несимметрии является вычисляемым параметром. 4) - Номинальное значение фазного напряжения Uln nom равно величине Ull nom / V3. | |||||
| Моди- | Условное наименование варианта конфигурации | Преобра- | Диапазон преобразования, | Дина- | Порядковый номер аналогового выхода 1) | Тип анало гового выхода |
| фика- ция | зуемый параметр | % от номинального значения преобразуемого параметра | мический режим | |||
| Стандартная | Iac1 | А | ||||
| АЕ854 | Опция 2 | IaC2 | от 0 до 100 | «500 мс» | 1 | В С |
| Стандартная | Uac1 | от 0 до 100 | ||||
| Опция 2 | UaC2 | 1 | А | |||
| АЕ855 | Опция 1С | Uac1 | от 60 до 100 | «500 мс» | 2 | В |
| Опция 2С | UaC2 | 3 | С | |||
| Опция 1Н | Uac1 | от 0 до 80 | ||||
| Стандартная | о | от 0 до 100 | «200 мс» | |||
| Опция 2 | UdC2 | |||||
| Опция 1М | Udc1 | от 0 до 100 | «5 мс» | 1 2 3 | ||
| Опция 2М | UdC2 | |||||
| Опция 1Р | о | от -100 до 100 | «200 мс» | |||
| Опция 2Р | UdC2 | А | ||||
| АЕ856 | Опция 1РМ | о | от -100 до 100 | «5 мс» | В | |
| Опция 2РМ | UdC2 | С | ||||
| U 1 | «200 мс» | 1 | Е | |||
| Опция 121К | UdC2 | от 0 до 100 | «5 мс» | 2 | ||
| U 1 | «200 мс» | 3 | ||||
| Udc1 | «200 мс» | 1 | ||||
| Опция 121РК | UdC2 | от -100 до 100 | «5 мс» | 2 | ||
| о | «200 мс» | 3 | ||||
| Стандартная | о | от 0 до 100 | ||||
| Опция 2 | UdC2 | «200 мс» | ||||
| Опция 2В | UdC2 | от 0 до 120 | ||||
| Опция 1М | U 1 | от 0 до 100 | «5 мс» | 1 2 3 | ||
| Опция 2М | UdC2 | А В С Е | ||||
| Опция 1Р | Udc1 | от -100 до 100 | «200 мс» | |||
| АЕ857 | Опция 2Р | UdC2 | ||||
| Опция 2РВ | UdC2 | от -120 до 120 | «200 мс» | |||
| Опция 1РМ | Udc1 | от -100 до 100 | «5 мс» | |||
| Опция 2РМ | UdC2 | |||||
| UdC2 | «200 мс» | 1 | ||||
| Опция 212К | о | от 0 до 100 | «5 мс» | 2 | ||
| UdC2 | «200 мс» | 3 |
| Моди- фика- ция | Условное наименование варианта конфигурации | Преобра зуемый параметр | Диапазон преобразования, % от номинального значения преобразуемого параметра | Дина мический режим | Порядковый номер аналогового выхода 1) | Тип анало гового выхода |
| Стандартная | Idc1 | от 20 до 100 | ||||
| Опция А | Idc2 | от 0 до 100 | А В С Е | |||
| Опция С | Idc1 | 1 | ||||
| АЕ875 | Опция Е | Idc2 | от -100 до 100 | «200 мс» | 2 | |
| Опция АН 2) | IdC2 | от 0 до 100 | 3 | |||
| Опция ВН 2) | Idc1 | от 20 до 100 | ||||
| Опция СН 2) | Idc1 | от 0 до 100 | ||||
| Uab | 1 | А | ||||
| АЕ3855 | Стандартная | Ubc | от 0 до 100 | «500 мс» | 2 | В |
| UcA | 3 | С | ||||
| Ull | 1 | |||||
| Стандартная | Ul(+)m | от -100 до 100 | «200 мс» | 2 | ||
| Uml(-) | 3 | А В С Е | ||||
| Ull | от 0 до 100 | 1 | ||||
| АЕ3857 | Опция Т2 | Ud | от -100 до 100 3) | «200 мс» | 2 | |
| Ull | от 0 до 100 | 3 | ||||
| Ull | от 0 до 100 | 1 | ||||
| Опция Т3 4) | Ul(+)m | от -100 до 100 3) | «200 мс» | 2 | ||
| Ul(-)m | от 0 до 100 | 3 | ||||
| Uab | 1 | |||||
| Стандартная | Ubc | от -100 до 100 | «200 мс» | 2 | А В С | |
| АЕ4855 | Uca | 3 | ||||
| Uab | 1 | |||||
| Опция Т2 | Ubc | от 0 до 100 | «500 мс» | 2 | ||
| Uca | 3 | |||||
| 1) - Аналоговые выходы с порядковыми номерами 2 или 3 могут отсутствовать. 2) - Для модификации АЕ875 при выборе «Опции АН», «Опции ВН» или «Опции СН» | ||||||
| устанавливается нелинейная функция преобразования в соответствии с формулой: | ||||||
| где | г _ г I f? г Ч | An cnin 'cut — * out rain V crnt mas ^cnitmW J л л \^Lnrnaji ^inmin, lout - значение выходного тока; lout min, lout max - начальное и конечное значения диапазона выходного тока; -Ain - значение измеряемого тока на входе; Ain min, Ain max - начальное и конечное значения диапазона преобразования. 3) - Для напряжения несимметрии указывается диапазон преобразования в процентах | |||||
| от номинального значения полюсного напряжения. 4) - Для модификации АЕ3857 «Опция Т3» | предназначена для применения | |||||
| в двухпроводных системах постоянного тока с защитным заземляющим проводником. В данной | ||||||
| конфигурации знак полюсного отрицательного напряжения инвертирован. | ||||||
| Типы аналогового выхода | Диапазон изменения выходного тока, мА | Пределы допускаемой основной приведенной погрешности преобразования 1), % | Сопротивление нагрузки, кОм |
| А | от 0 до 5 | ± 0,3 (± 0,5) 2) | от 0 до 3,0 |
| В | от 4 до 20 | ± 0,3 (± 0,5) 2) | от 0 до 0,5 |
| С | от 0 до 20 | ± 0,3 (± 0,5) 2) | от 0 до 0,5 |
| Е | от -5 до +5 | ± 0,5 | от 0 до 3,0 |
| 1) - За нормирующее значение принимается конечное значение диапазона изменения выходного тока. Для аналоговых выходов преобразователей модификации АЕ875 с установленной нелинейной функцией преобразования за нормирующее значение принимается конечное значение диапазона преобразования. 2) - Для преобразователей модификации АЕ875 с установленной нелинейной функцией преобразования | |||
Таблица 6 - Пределы допускаемых дополнительных погрешностей измерений (преобразований)
| Влияющая величина | Значение влияющей величины | Условие | Пределы допускаемой дополнительной погрешности |
| Температура окружающего воздуха | от -40 до +18 °С; св. +28 до +60 °С | 0,5 пределов основной погрешности на каждые 10 °С изменения от нормальной температуры | |
| Частота входного сигнала 1) | св. 65 до 1000 Гц | — | 1,0 пределов основной погрешности |
| Коэффициент переменной составляющей входного сигнала 2) | от 0 до 100 % | диапазон частот от 45 до 1000 Гц | Дополнительная погрешность отсутствует |
| 1) - Только для модификаций АЕ854, АЕ855, АЕ3855, АЕ4855. 2) - Только для модификации АЕ856 - для аналоговых выходов с установленным динамическим режимом «200 мс» и цифрового выхода. | |||
Таблица 7 - Время установления выходного сигнала и значение пульсаций выходного сигнала динамических режимов аналоговых выходов__
| Динамический режим | Время установления выходного сигнала, мс, не более | Значение пульсаций выходного сигнала, %, не более | Модификации, поддерживающие режим |
| «500 мс» | 500 | 0,5 | АЕ854, АЕ855, АЕ3855, АЕ4855 |
| «200 мс» | 200 | 0,3 | АЕ856, АЕ857, АЕ875, АЕ3857 |
| «5 мс» | 5 | 0,5 | |
| Примечание - Модификации АЕ856, АЕ857, АЕ875, АЕ3857 дополнительно поддерживают динамический режим «Авто», осуществляющий автоматическое переключение преобразователя из режима «200 мс» в режим «5 мс» и обратно в зависимости от характера входного сигнала (установившийся или изменяющийся). | |||
| Вид электропитания | Диапазон напряжений, В | Диапазон частот, Гц | Потребляемая мощность, Вт (ВА), не более |
| 01 - «Универсальное»: - от источника постоянного тока с номинальным напряжением 220 В - от источника переменного тока с номинальным напряжением 230 В частотой 50 (60) Гц | от 70 до 300 от 85 до 270 | от 47 до 63 | 3 (8) |
| 02 - «Переменный ток 230 В»: - от источника переменного тока с номинальным напряжением 230 В частотой 50 Гц | от 187 до 253 | от 48 до 52 | (8) |
| 03 - «Постоянный ток 24 В»: - от источника постоянного тока с номинальным напряжением 24 В | от 9 до 36 | 2,5 | |
| 04 - «Постоянный ток 48 В»: - от источника постоянного тока с номинальным напряжением 48 В | от 18 до 75 | 3,5 |
Таблица 9 - Габаритные размеры, масса, количество аналоговых выходов и возможность монтажа на панель
| Обозначение конструктивного исполнения | Г абаритные размеры, мм, не более | Масса, кг, не более | Количество аналоговых каналов | Возможность монтажа на панель | ||
| высота | длина | ширина | ||||
| К1А1 | 80 | 70 | 77 | 0,25 | 1 | Да |
| К2А1 | 80 | 120 | 77 | 0,40 (0,70) 1) | 1 | Да |
| К2А2 | 80 | 120 | 77 | 0,40 (0,70) 1) | 2 | Да |
| К2А3 | 80 | 120 | 77 | 0,40 (0,70) 1) | 3 | Да |
| М2А1 | 90,2 | 36,3 | 57,5 | 0,10 | 1 | Нет |
| М4А2 | 90,2 | 71 | 57,5 | 0,15 | 2 | Нет |
| М4А3 | 90,2 | 71 | 57,5 | 0,15 | 3 | Нет |
| 1) - Значение, указанные в скобках -для вида электропитания «02». | ||||||
| Наименование характеристики | Значение |
| Протоколы передачи данных по интерфейсу RS-485 | MODBUS-RTU MODBUS-АSCП МЭК 60870-5-101 «ЕxtDev» |
| Время установления рабочего режима, мин, не более | 10 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа | от -40 до +60 95 от 84,0 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 110000 |
наносится на этикетку преобразователей, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь | — | 1 шт. |
| Паспорт | — | 1 экз. |
| Фиксатор (установлен на корпусе преобразователя) | — | 1 шт. |
| Розетка ^DGK^^^P | — | 1 шт. |
| Наклейка защитная | — | 5 шт. |
| У паковка индивидуальная | — | 1 шт. |
| Преобразователи измерительные АЕ. Руководство по эксплуатации | АЕМЛ.410160.001РЭ | 1 экз. 2) |
| Программное обеспечение 1) | — | — |
| 1) - Доступно в сети Интернет на официальном сайте изготовителя http://www.alektogroup.com/. 2) - В один адрес. | ||
приведены в разделе 6 «Использование по назначению» документа АЕМЛ.410160.001РЭ «Преобразователи измерительные АЕ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110"1 до 2109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10"16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110"8 до 100 А в диапазоне частот от 1 -10-1 до 1 106 Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
АЕМЛ.410160.001ТУ «Преобразователи измерительные АЕ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»)
Адрес: 644046, Омская обл., г. Омск, пр-кт. Карла Маркса, д. 41 ИНН 5504043115
| Зарегистрировано поверок | 47 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
