| Номер в госреестре | 86449-22 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | ЭП |
| Изготовитель | Общество с ограниченной ответственностью "Многопрофильное научно-производственное предприятие "Электроприбор" (ООО "МНПП "Электроприбор"), Республика Беларусь |
| Год регистрации | 2022 |
| Срок свидетельства | 14.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные ЭП (далее - ЭП) предназначены для измерения и преобразования электрических параметров переменного и постоянного тока в аналоговые и цифровые сигналы для передачи по интерфейсу RS-485 и отображения на внешних показывающих устройствах.
ЭП могут применяться для измерения и контроля силы постоянного или переменного тока, напряжения постоянного или переменного тока, частоты переменного тока, активной и/или реактивной мощности в трехфазных сетях переменного тока, для комплексной автоматизации объектов электроэнергетики и управления технологическими процессами энергоемких объектов различных отраслей промышленности.
Описание:
Преобразователи изготавливаются в следующих модификациях:
- ЭГ18542, Э118554 - для преобразования силы переменного тока;
- 3I J8543, ЭП8555 - для преобразования напряжения переменного тока;
- ЭП8528 - для преобразования частоты переменного тока;
- ЭП8530 - для преобразования активной и /или реактивной мощности в трехфазных трехпроводных и четырехпроводных сетях переменного тока;
- ЭП8556 - для преобразования силы постоянного тока или напряжения постоянного тока;
- ЭГ18557 — для преобразования напряжения постоянного тока.
ЭП предназначены для включения в измерительную цепь непосредственно или через измерительные трансформаторы тока и напряжения (ЭГ18554, ЭГ18555, ЭП8530) или через преобразователи с аналоговым выходным сигналом или через стандартные шунты постоянного тока (ЭП8556).

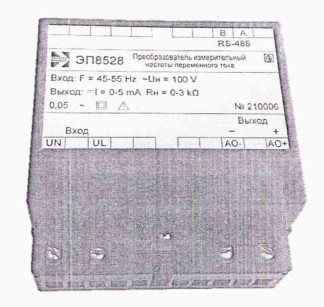

Конструктивно ЭП выполнены в пластмассовом корпусе, предназначены для установки на DIN-рейку или для навесного монтажа на щитах и стойках.
Количество входов и аналоговых выходов в зависимости от габаритных размеров корпуса изготавливаются по заказу:
- ЭГ18542, ЭГ18543 - 1 вход, 1 выход;
- ЭГ18554, ЭГ18555 - от 1 до 3 входов, от 0 до 3 выходов. ЭГ18554 с диапазоном измерения входного сигнала свыше 5 А изготавливаются только одноканальными;
- ЭГ18528 - 1 вход, от 0 до 3 выходов;
- ЭГ18530 - 1 вход, от 0 до 2 выходов;
- ЭГ18556, ЭП8557 -- от 1 до 2 входов, от 0 до 2 выходо
Обязательные метрологические требования: Диапазоны измерений входных сигналов, диапазоны изменении выходных сигналов, приведены в таблицах ] - 3.
Таблица 1
| Модификации ЭП | Диапазон измерений входного сигнала для каждого входа | Диапазон изменений выходного сигнала для каждого выхода | |||
| сила переменного тока | напряжение переменного тока | частота | цифровой сигнал | аналоговый сигнал | |
| ЭП8542 | 0 - 0.5 А: 0- КО А; 0 - 2,5 А; 0 - 5.0 А | Описание | - | - | 0-5 мА; 0-20 мА |
| ЭП8543 | - | 0- 125 В; 0-250 В; 0-400 В; 0 - 500 В | - | - | 0-5 мА |
| ЭП8528 | - | - | 45 -55 Гц; 47 - 52 Гц; 48 - 52 Гц; 49-51 Гц | 45.00 - 55,00 Гц; 47.00 - 52,00 Гц; 48.00-52,00 Гц; 49.00-51,00 Гц | 0-5 мА; 0-20 мА; 4 - 20 мА; 0-5 В; 0- 10В |
| ЭП8554 | 0 - 0.5 А; 0-1,0 А; 0-2,5 А; 0 - 5,0 А: 0 - 20,0 А; 0-30,0 А; 0 - 40,0 А; 0 - 50,0 А; 0 - 60,0 А; 0-75,0 А; 0 - 80,0 А; 0-100,0 А; 0- 150,0 А | - | 0-1 | 0-5 мА; 0-20 мА; 4-20 мА; 0 - 5 В; 0-10В | |
| ЭП8555 | - | 0-125 В; 75-125 В 0-250 В; 0-400 В; 0-500 В; 0 - 600 В | - | 0-U | 0-5 мА; 0-20 мА; 4-20 мА; 0 - 5 В; 0-10В |
| Примечание - I, U - значение измеряемого сигнала на входе преобразователей с учетом коэффициента передачи измерительных трансформаторов, соответствующие номинальным значениям измеряемого сигнала (см. таблицу 4). Числовое значение может быть в пределах от 1,000 до 7999 с разделительной точкой после любого значащего разряда. | |||||
| Модифи | Диапазон измерений входного сигнала для | Диапазон изменений выходного | ||
| кации ЭП | каждого входа | сигнала для каждого выхода | ||
| сила постоянного | напряжение постоянного | цифровой | аналоговый | |
| тока | тока | сигнал | сигнал | |
| ЭП8556 | 0-5 мА; 0-20 мА; 4-20 мА | 0-50 мВ; 0 - 60 мВ: 0 - 75 мВ; 0- 100 мВ; 0-150 мВ; 0 - 300 мВ | 0-1 | 0-5 мА; 0-20 мА; 4-20 мА; 0-5 В; 0-10В |
| -5-0-5 мА; 0 - 2,5 - 5 мА; 0- 10-20 мА; 4- 12-20 мА | -50 - 0 - 50 мВ; -60 - 0 - 60 мВ; -75 -0-75 мВ; -100-0- 100 мВ; | -I-0-I | -5-0-5 мА; 0 - 2.5 - 5 мА; 0- 10-20 мА; 4-12-20 мА; | |
| -150-0 - 150 мВ: -300 - 0 - 300 мВ | -5-0-5 В; -10-0- 10В | |||
| 0 - 1 В; | ||||
| 0 - 5 В; | ||||
| 0-10В; | 0-5 мА; | |||
| 0 - 60 В; | 0-20 мА; | |||
| 0-100 В; 0- 150 В; 0-250 В; 0-500 В; | 0 - и | 4-20 мА; 0-5 В; 0-10В | ||
| ЭП8557 | 0- 1000 В | |||
| -1 - 0- 1 В; | ||||
| -5 - 0 - 5 В; | -5-0-5 мА; | |||
| -10 - 0 - 10 В; | 0 - 2.5 - 5 мА; | |||
| -60 - 0 - 60 В; | -и-о-и | 0 - 10 - 20 мА; | ||
| -100-0- 100 В; -150-0- 150 В; -250-0-250 В; -500-0-500 В; -1000-0- 1000 В | 4- 12-20 мА: -5 - 0 - 5 В; -10-0-10В | |||
| Примечание - 1, U - значение измеряемого сигнала на входе преобразователей с учетом | ||||
| шунтов на входе (для ЭП8556), соответствующие номинальным значениям измеряемого | ||||
| сигнала (см. таблицу 4). Числовое значение может быть в | пределах от 1,000 до 7999 с раз- | |||
| делительной точкой после любого значащего разряда. | ||||
| Модификации ЭП | Диапазон измерений входного сигнала для каждого входа | Диапазон изменений выходного сигнала для каждого выхода | |||
| сила переменного тока | напряжение переменного тока | коэффициент мощности COS ф (sin ф) | цифровой сигнал | аналоговый сигнал | |
| ЭП8530 | 0-0,5 А; 0- 1,0 А; 0-2,5 А; 0 - 5,0 А | линейное 80 - 120 В (фазное 46,2 - 69,3 В); линейное 0 - 120 В (фазное 0 - 69,3 В); линейное 0-450 В (фазное 0 - 260 В); линейное 0 - 480 В (фазное 0-277 В) | 0-1 | 0 — Р; 0-0 | 0-5 мА; 0-20 мА; 4-20 мА |
| -1-0-1 | -P-0-P: -Q-0-Q | -5-0-5 мА; 0 - 2,5 - 5 мА; 0- 10-20 мА; 4- 12-20 мА | |||
| Примечание - Р, Q - значение измеряемого сигнала на входе преобразователей с учетом коэффициента передачи измерительных трансформаторов, соответствующие номинальным значениям измеряемого сигнала (см. таблицу 5). Числовое значение может быть в пределах от 1,000 до 7999 с разделительной точкой после любого значащего разряда. | |||||
Номинальные значения входных сигналов приведены в таблицах 4-5.
Таблица 4
| Модификация ЭП | Входной сигнал | Номинальное значение входного сигнала |
| ЭП8542 | сила переменного тока | 0,5 А; 1,0 А; 2,5 А; 5,0 А |
| ЭП8543 | напряжение переменного тока | 125 В; 250 В; 400 В; 500 В |
| ЭП8528 | частота переменного тока | 50 Гц |
| ЭП8554 | сила переменного тока | 0,5 А; 1,0 А; 2,5 А; 5,0 А; 20,0 А; 30,0 А; 40,0 А; 50,0 А; 60,0 А; 75,0 А; 80.0 А; 100,0 А; 150,0 А |
| ЭП8555 | напряжение переменного тока | 125 В; 250 В: 400 В; 500 В; 600 В |
| ЭП8556 | сила постоянного тока | 5 мА для диапазонов: -5-0-5 мА, 0 - 2,5 - 5 мА, 0-5 мА; 20 мА для диапазонов: 0 - 10 - 20 мА, 4 - 12 - 20 мА, 0-20 мА, 4-20 мА |
| напряжение постоянного тока | 50 мВ; 60 мВ; 75 мВ; 100 мВ; 150 мВ; 300 мВ | |
| ЭП8557 | напряжение постоянного тока | 1 В; 5 В; 10 В; 60 В: 100 В; 150 В; 250 В; 500 В; 1000 В |
| Модифика | Входной | Поминальное значение входного сигнала | |||
| ции ЭП | сигнал | сила переменного тока | напряжение | коэффициент мощности | мощность |
| переменного тока | |||||
| ЭП8530 | активная мощность | 0.5 А | линейное 100 В (фазное 57,74 В) | Р = 86,6 Вт | |
| 1,0 А | лннейное100 В (фазное 57.74 В) | Р= 173,2 Вт | |||
| 2.5 А | линейное 100 В (фазное57,74 В) | Р = 433.0 Вт | |||
| 5,0 А | линейное 1U0 В (фазное 57.74 В) | Р = 866,0 Вт | |||
| 0,5 А | линейное 380 В (фазное 219,4 В) | Р = 329.1 Вт | |||
| 1,0 А | линейное 380 В (фазное 219,4 В) | COS ф = 1 | Р = 658,2 Вт | ||
| 2,5 А | линейное 380 В (фазное 219,4 В) | Р= 1645,4 Вт | |||
| 5,0 А | линейное 380 В (фазное 219.4 В) | Р = 3290,8 Вт | |||
| 0,5 А | линейное 400 В (фазное 230,9 В) | Р = 346,4 Вт | |||
| 1,0 А | линейное 400 В (фазное 230,9 В) | Р = 692,8 Вт | |||
| 2,5 А | линейное 400 В (фазное 230.9 В) | Р= 1732,0 Вт | |||
| 5.0 А | линейное 400 В (фазное 230.9 В) | Р = 3464,0 Вт | |||
| реактивная мощность | 0,5 А | линейное 1U0 В (фазное 57,74 В) | Q = 86,6 вар | ||
| 1,0 А | линейное 100 В (фазное 57,74 В) | Q = 173,2 вар | |||
| 2,5 А | линейное 100 В (фазное 57,74 В) | Q = 433,0 вар | |||
| 5,0 А | линейное 100 В (фазное 57,74 В) | Q = 866,0 вар | |||
| 0.5 А | линейное 380 В (фазное 219.4 В) | Q = 329,1 вар | |||
| 1,0 А | линейное 380 В (фазное 219.4 В) | sin ф = 1 | Q = 658,2 вар | ||
| 2,5 А | линейное 380 В (фазное 219,4 В) | Q = 1645,4 вар | |||
| 5,0 А | линейное 380 В (фазное 219,4 В) | Q = 3290,8 вар | |||
| 0.5 А | линейное 400 В (фазное 230.9 В) | Q = 346.4 вар | |||
| 1,0 А | линейное 400 В (фазное 230,9 В) | Q = 692,8 вар | |||
| 2,5 А | линейное 400 В (фазное 230,9 В) | Q = 1732,0 вар | |||
| 5,0 А | линейное 400 В (фазное 230,9 В) | Q = 3464,0 вар | |||
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала:
а) ± 0,05 % - для ЭП8528;
б) ± 0,5 % - для ЭП8554, ЭЛ8555, ЭП8556, ЭП8557;
в) ± 1,0 % - для ЭП8542, ЭП8543;
г) ± 0,2 % или ± 0,5 % (по заказу) - для ЭП8530.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:
Приведены в таблицах 6-8.
Таблица 6 - Технические и метрологические характеристики не относящи
еся к обязательным метрологическим требованиям
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой дополнительной приведенной погрешности на каждые 10 °С, от нормирующего значения выходного сигнала (далее - дополнительная погрешность) при изменении температуры окружающего воздуха от нормальных условий до минус 40 °С и до плюс 55 °С | ± 0,4 % для ЭП8554, ЭП8555, ЭП8556, Э118557, Э1J8530 (с кл. точности 0,5); ± 0,5 % для ЭП8542, ЭП8543; ± 0,2 % для ЭГ18530 (с кл. точности 0,2); ± 0,05 % для ЭП8528 |
| Пределы допускаемой дополнительной погрешности, при изменении влажности окружающего воздуха от нормальных условий применения до значений в условиях эксплуатации | ± 0,9 % для ЭГ18554, ЭГ18555, ЭЛ8530 (с кл. точности 0,5); t 0,4 % для ЭП8530 (с кл. точности 0,2); ± 1,0 % для ЭП8542, ЭП8543, ЭГ18556, ЭП8557; ±0,1 % для ЭП8528 |
| Пределы допускаемой дополнительной погрешности, при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц, с магнитной индукцией 0,5 мТ (400 А/м) при самом неблагоприятном направлении и фазе магнитного поля | ± 0,5 % для ЭГ18542, ЭП8543, ЭП8554, Э118555, ЭП8556, ЭП8557, ЭП8530 (с кл. точности 0,5); ± 0,4 % для ЭП8530 (с кл. точности 0,2); ±0,1 % для ЭП8528 |
| Пределы допускаемой дополнительной погрешности, при искажении формы кривой входного сигнала под влиянием 3 гармоники с коэффициентом искажений 0,2 % | ± 0,5 % для ЭП8554, ЭП8555; rh 2,0 % для Э118542, ЭГ18543 |
| Время отклика (время установления выходного сигнала) | не более 0,5 с - для ЭП8528, ЭП8542, ЭП8543, ЭП8554, ЭП8555, ЭП8530; не более 0,5 с или 0,005 с (по заказу) -для Э118556, Э118557 |
| 1 | 2 |
| Параметры электрического питания ЭП: - ЭП8528, ЭП8542, ЭП8543, ЭП8555, ЭП8530 | от измерительной цепи |
| - ЭП8528, ЭП8554, Э118555, ЭП8556, ЭГ18557, ЭП8530 | от сети переменного тока: - диапазон напряжений от 198 до 253 В, - частота 50 Гц; от универсального источника питания: - диапазон напряжений переменного тока от 85 до 265 В, частота 50 Гц, - диапазон напряжений постоянного тока от 105 до 300 В; от сети постоянного тока: |
| - диапазоны напряжений от 37 до 72 В, от 19 до 36 В, от 10 до 18 В, от 4,8 до 5,6 В | |
| Условия эксплуатации ЭП: | нормальные условия эксплуатации: - температура окружающего воздуха от 18 °С до 22 °С, ' - относительная влажность окружающего воздуха от 30 % до 80 %; рабочие условия эксплуатации: - температура окружающего воздуха от минус 40 °С до плюс 55 °С, - относительная влажность до 95 % при 35 °С |
| Средний срок службы | не менее 15 лет |
| Средняя наработка на отказ | не менее 50000 часов |
Таблица 7 - Нормирующие значения выходных сигналов для ЭП8542, ЭП8543, ЭП8554, ЭП8555, ЭП8556, ЭП8557, ЭП8530 _
| Модификация ЭП | Нормирующее значение выходного сигнала | |
| цифрового | аналогового | |
| 1 | 2 | л |
| ЭП8542 | - | 5 мА для диапазона 0-5 мА; 20 мА для диапазона 0-20 мА |
| ЭП8543 | - | 5 мА |
| ЭП8554 | I = Кт.т ' 1ном. | 5 мА для диапазона 0-5 мА; 20 мА для диапазонов: 0-20 мА, 4-20 мА; 5 В для диапазона 0 - 5 В; 10 В для диапазона 0 - 10 В |
| 1 | 2 | 3 |
| ЭП8555 | U = Кт.н * иНОМ. | 5 мА для диапазона 0-5 мА; 20 мА для диапазонов: 0-20 мА, 4-20 мА; 5 В для диапазона 0 - 5 В; 10 В для диапазона 0 - 10 В |
| ЭП8556 | 1 О X II | 5 мА для диапазонов: -5-0-5 мА, 0 - 2,5 - 5 мА, 0-5 мА; 20 мА для диапазонов: 0-10-20 мА,4- 12-20 мА, 0-20 мА, 4-20 мА; 5 В для диапазонов: -5 - 0 - 5 В, 0 - 5 В, 10 В для диапазонов: -10-0- 10 В,0- 10В |
| ЭП8557 | U = и„ом. | 5 мА для диапазонов: -5-0-5 мА, 0 - 2,5 - 5 мА, 0-5 мА; 20 мА для диапазонов: 0-10-20 мА, 4-12-20 мА,0 - 20 мА. 4-20 мА; 5 В для диапазонов: -5 - 0-5 В, 0-5 В, 10 В для диапазонов: -10-0- 10В,0- 10В |
| ЭП8530 | для тпехпповодных сетей Р = V3 * Кт.т ' 1ном. ‘ Кт.н ' Цл.ном. * COS фном Q = у/3 ’ Кт.т ‘ 1нОМ. ‘ Кт.н ' Un.HOM. " sill фном для четьтехпроводных сетей Р = 3 Кт.т ’ 1ном. * Кт.н ’ Utjj.HOM. ’ COS фном Q = 3 • Кт.т ' 1нОМ ' Кт.н * Цф.ном. ' sin фном | 5 мА для диапазонов: -5-0-5 мА, 0 - 2,5 - 5 мА, 0-5 мА; 20 мА для диапазонов: 0-10-20 мА, 4- 12-20 мА, 0-20 мА, 4-20 мА |
| Примечания 11ноч. - номинальное значение тока на входе ЭП. 2 ино«. - номинальное значение напряжения на входе ЭП. 3 ил.ноы. - номинальное значение линейного (межфазного) напряжения на входе ЭП8530. 4 иф.„ом. - номинальное значение фазного напряжения на входе ЭП8530. 5 Кт.т- коэффициент трансформации измерительных трансформаторов тока. 6 Кт.н — коэффициент трансформации измерительных трансформаторов напряжения. 7 К - коэффициент преобразования первичных преобразователей или шунта. | ||
Таблица 8 - Нормирующие значения выходных сигналов для ЭП8528
| Диапазон измерений входного сигнала | J 1ормнрующее значение цифрового выходного сигнала | Диапазон изменений аналогового выходного сигнала | ! Нормирующее значение аналогового выходного сигнала |
| 45,00-55,00 Гц | 50.00 Гц | 0-5 мА | 25 мА |
| 0-20 мА | 100 мА | ||
| 4 — 20 мА | 80 мА | ||
| 0 - 5 В | 25 В | ||
| U- 10 В | 50 В | ||
| 47,00-52.00 Гц | 50.00 Гц | 0 - - 5 мЛ | 50 мА |
| 0 — 20 мА | 200 мА | ||
| 4-20 мА | 160 м А | ||
| 0 - 5 В | 50 В | ||
| 0- 10В | 100 В | ||
| 48,00 - 52,00 Гц | 50,00 Гц | 0 — 5 мА | 62,5 мА |
| 0-20 мА | 250 мА | ||
| 4 - 20 мА | 200 мА | ||
| 0-5 В | 62.5 В | ||
| 0- 10 В | 125 В | ||
| 49,00-51,00 Гц | 50,00 Гц | 0-5 мА | 125 мА |
| 0-20 мА | 500 мА | ||
| 4-20 мА | 400 мА | ||
| 0-5 В | 125 В | ||
| 0- 10В | 250 В |
Мощность, потребляемая ЭГ1 от сети питания при номинальных значениях входных сигналов, указана в таблице 9.
Таблица 9
| Модификации ЭП | Мощность, потребляемая от сети питания | |
| переменного тока, В-А, не более | постоянного тока, Вт, не более | |
| ЭП8554 | 6,0*; 4,0 | 4,0*; 3,0 |
| ЭП8555 | 6,0*; 4,0 | 4,0*; 3,0 |
| ЭП8528 | 3,0 | 3,0 |
| ЭП8556 | 5,5 | 4,0 |
| ЭП8557 | 5,5 | 4,0 |
| ЭП8530 | 5,0; 7,0** | 4,0 |
| * Для многоканальных ЭГ1 ** Для ЭП с универсальным питанием | ||
Мощность, потребляемая ЭП от измерительной цепи, при номинальных значениях входных сигналов, указана в таблице 10.
| Модификации ЭП | Мощность, потребляемая от измерительной цепи, не более |
| ЭП8542 | 1,0 В-А |
| ЭП8543 | 1.5 В-A (для Uhom.^' 125 В), 2.5 В-A (для U„ом.-- 250 В), 4.0 В-A (для и,ц,м. = 400 В), 5.0 В-A (для U,юм. — 500 В) |
| ЭП8528 | 1.0 В-A (с дополнительным источником питания), 6.0 В-A (с питанием от измерительной цепи) |
| ЭП8554* | 0,5 В-A (для 1,Юм= 0,5 А; 1,0 А; 2,5 А; 5,0 А) |
| ЭП8555* | 1.0 В-A (с дополнительным источником питания); 6.0 В-A (с питанием от измерительной цепи) |
| ЭП8556* | 0,005 Вт |
| ЭП8557* | 0,005 Вт (для иНОм.= 1 В)» 0,01 Вт (для и„ом.= 5 В ), 0,05 Вт (для U„om. = 10 В), 0,1 Вт (для иНом. = 60 В), 0,1 Вт (для и„ом. = 100 В), 0,1 Вт (для UIIOM.:= 150 В ). 0,1 Вт (для и„«м. = 250 В), 0,15 Вт (для иНом. ~ 500 В), 0,3 Вт (для U,юм. = Ю00 В) |
| ЭП8530 | последовательные цепи (1д, 1в, 1с) - 0,2 В-А |
| параллельные цепи: для трехпроводных сетей: 0,5 В-А (Uab, Ubc, Uдс) - для ЭП с дополнительным и сточ 11 и ко м п и га п и я, 0,5 В-А (Uab, Ubc) и 5,0 В-А (Uac) ~ для ЭП с питанием от измерительной цепи для четырехпроводных сетей: 0,5 В-А (Uan, Ubn, Ucn) - для ЭП с дополнительным источником питания, 5,0 В-А (Uac) - для ЭП с питанием от измерительной цепи |
Габаритные размеры ЭП приведены в таблице 11.
| Габаритные размеры ЭП. мм, не более | ||||
| ЭП8542. ЭП8543 | ЭП8528. ЭП8555 | ЭП8554 | ЭП8556, ЭП8557 | ЭП8530 |
| 110 х 120 х 70 | 110х 120x70 | 110х 120 х 125 | 110х 120 х 125 | 110х 120 х 125 |
| 110х 120 х 81* | 110х 120 х 81 * | 110х 120 х 136* | 110х 120 х 136* | 110 х 120 х 136* |
| 55x81 х 71 | 55 х 81 х 71 | 110х 120x70 | 125 х 90 х 125 | |
| 110х 120 х 125 | 110х 120х 81* | |||
| 110х 120 х 136* | 125 х 90 х 125 | |||
| 125 х90х 125 | 55x81 х 71 | |||
| 132x81x71 | ||||
| * Габариты ЭП при креплении на Di | N-рейку. | |||
Масса ЭП не более 0,8 кг.
Комплектность:
Комплектность ЭП приведена в таблице 12.
Таблица 12
| Обозначение | Наименование | Количество |
| ЗЭП.499.850.ХХ | Преобразователь измерительный ЭПХХХХ | 1 |
| ЗЭП.499.850ПС | Паспорт | 1 |
| ЗЭП.499.850РЭ | Руководство по эксплуатации | Количество по заказу |
| МРБ МП.3215-2022 | Методика поверки | Количество по заказу |
Место нанесения знака утверждения типа средств измерений
Знак утверждения типа наносится на крышку корпуса ЭП и на эксплуатационную документацию.
Поверка осуществляется по методике поверки МРБ МП.3215-2022 "Преобразователи измерительные ЭП. Методика поверки".
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ Р МЭК 60688 - 2015 Преобразователи электрические измерительные для преобразования электрических параметров переменного и постоянного тока в аналоговые и цифровые сигналы.
ТУ BY 300080696.850-2022 Преобразователи измерительные ЭП. Технические условия, методику поверки:
МРБ МП.3215-2022 Преобразователи измерительные ЭП. Методика поверки.
Перечень средств поверки:
При проведении поверки применяются следующие средства измерении:
- Установка поверочная универсальная «УППУ-МЭ 3.1 КМ». Диапазон выходного тока от 0 до 110 А, диапазон выходного напряжения от 0,1 до 528 В, диапазон установки частоты от 42,5 до 70 Гц. Основная относительная погрешность: при измерении активной мощности ± 0,015 %; при измерении тока и напряжения ± 0,01 %; при измерении реактивной мощности ± 0,05 %; при измерении частоты основная абсолютная погрешность * 0,001 Гц.
- Установка УГ1П8531М/5. Диапазон выходного напряжения переменного тока от 0 до 600 В. Диапазон выходного переменного тока от 0 до 5 мА. Диапазон установки частоты от 45 до 55 Гц. Коэффициент нелинейных искажений не более 2 %. Основная приведенная погрешность при измерении тока и напряжения ± 0,1 %, абсолютная погрешность при измерении частоты ± 0,005 Гц.
- Вольтметр ЦВ8500/6. Диапазоны измерений напряжения от 75 до 300 В. Класс точности 0,1.
-Компаратор напряжений Р3003. Диапазон измерений от 0,01 мВ до 11,11 В. Основная погрешность ± 0,0005 %.
-Магазин сопротивлений РЗЗ. Диапазон сопротивлений от 0,1 до 99999,9 Ом. Класс точности 0,2/2-10'6.
- Катушка сопротивления образцовая Р331. R„0mhh = 100 Ом. Класс точности 0,01.
-Трансформатор тока И512. Номинальные первичные токи от 0,5 А до 3000 А. Номинальные вторичные токи 1 Л и 5 А. Класс точности 0,05.
- Амперметр 1ДА8500/2. Диапазон измерений силы тока от 0,5 до 50 А.
Класс точности 0,1.
- Устройство для питания измерительных цепей УИ300.1. Диапазон выходного напряжения постоянного тока и напряжения переменного тока от 0 до 1000 В. Диапазон установки переменного тока от 0 до 300 А. Коэффициент нелинейных искажений не более 1 %. Диапазон установки постоянного тока от 0 до 50 А.
- Калибратор программируемый Г1320. Пределы калиброванных напряжений от 100 mV до 1000 V. Пределы калиброванных токов от 10 тА до 100 тА. Пределы допускаемой основной погрешности ± 0,025 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ЭП с требуемой точностью.
Идентификация программного обеспечения
Идентификационные данные ПО приведены в таблице 12.
| Идентификационные данные (признаки) | Значение | |||
| ЭГ18554, ЭП8555 | Э118528 ЕР8528 | ЭП8556, ЭП8557 | ЭГ18530 | |
| Идентификационное наименование ПО | ПР8554-55 | ЕР8556-57 | ЕР8530М | |
| Номер версии (идентификационный номер ПО) | 205 | 302 | 203 | 702 |
| Цифровой идентификатор ПО | AAD6E6F4 | 21В48В4А | 08ABF3B7 | 20452FFE |
| Алгоритм вычисления цифрового идентификатора | CRC32 | CRC32 | CRC32 | CRC32 |
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя: Преобразователи измерительные ЭП соответствуют требованиям ГОСТ Р МЭК 60688-2015, ТУ BY 300080696.850-2022, ТР ТС 004/2011, ТРТС 020/2011
Производитель средств измерений
Общество с ограниченной ответственностью "Многопрофильное научно-производственное предприятие "Электроприбор" (ООО "МНГШ "Электроприбор"),
ул. Зеньковой, д. 1, 210001, г. Витебск, Республика Беларусь, тел./факс +375 (212) 672-816, e-mail: electropribor@mail.ru.
Уполномоченное юридическое лицо, проводившее испытания средств измерений
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации (РУП "Витебский ЦСМС"). Аттестат аккредитации № BY/112 1.0812 от 25.03.2008,
ул. Б. Хмельницкого, 20, 210015, г. Витебск, Республика Беларусь, телефон/факс +375 (212) 48-04-06, e-mail: ic@vcsms.by.
Приложение: 1. Фотографии общего вида ЭП на 3 листах.
2. Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа на 2 листах.
D1 и
'/<f рнос- .'.“'V ;
Заместитель директора стандартизации и управлениючшче^твом
РУП "Витебский ЦСМС' Р* В. Смирнов
Приложение 1 Фотографии общего вида ЭП
*ло71Е
- Выход +
В | A_ RS-485
! 1 = 4-20 mA Rh = 0-0,5 kQrrr
ЭП8555 U
0.5 - О A №210077 Вход -80-265 V. 50 Hz 4 V A •U=0-125VFk = 50Hz —105-300V 3W UN I UL | N/- | U+
&
Рисунок 1.3 - ЭП8555 в корпусе с габаритными размерами 55x81x71 мм
Ф m % - ш Q) ш ш' ш
• ' . - fe. -
•. ' ": • " ' 4 -. , ; =■•“ ; ' • - ’• . “
’ - ' • "- *r * ' •
Ь?Г-]у- '■/*. : - • • '
'...........P ' s
Щ-Ш
.-•ISsSWte..-' ' 4
um
- ■* -•
^T'
- —- - - - — — ------—ч ■ —S ----- — .- —-------f ■
^л--'-. :ыш гп- -^ууру^а.->д~- ,----1>V ''■; •-V -Szrx-^A
О] АО- I АО» I В \ А \ v
ЭП8554 - „ ♦ Rs-*es 1
Выход ~l = 0-5 гт\А Rh = 0-3 к.П
Пилаиме -BO-265 V SO Hi IV к —-Л05-300 V 3W I ki»_ I » i* >
Рисунок 1.5 - ЭП8554 в корпусе с габаритными размерами 132x81x71 мм
J )рпложепис 2
Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа
1 - место для нанесения оттиска клейма ОТК;
2 - место для нанесения оттиска клейма поверителя.
Рисунок 2.1 - Схема пломбировки от несанкционированного доступа и
указание мест для нанесения оттиска клеима ОТК и оттиска клейма поверителя на ЭЛ с габаритными размерами 110x120x70 мм или 110x120x81 мм, 110x120x125 мм или 110x120x136 мм (вид сверху)
Место для клеПма-наклейки поверителя
Рисунок 2.2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения клейма-наклейки ОТК и клейма-неклейки поверителя па ЭП с габаритными размерами 55x80x71 мм или 132x81x71мм (вид сбоку)
1 - место для нанесения оттиска клейма ОТК;
2 - место для нанесения оттиска клейма поверителя.
Рисунок 2.3 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения клейма ОТК и клейма поверителя на ЭП с габаритными размерами 125x90x125 мм (вид сверху)
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
