| Номер в госреестре | 86451-22 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГСп-100 |
| Изготовитель | Общество с ограниченной ответственностью "Тольяттинский Завод Резервуарных Конструкций" (ООО "ТЗРК"), Самарская обл., г. Тольятти |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГСп-100 (далее - резервуары) предназначены для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Конструктивно резервуары представляют собой подземные горизонтальные стальные сосуды с усеченно коническими днищами и двумя люками. Резервуары оснащены необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, средствами измерения уровня нефтепродукта.
Заводские номера нанесены на алюминиевую маркировочную табличку методом ударного клеймения.
Резервуары горизонтальные стальные РГСп-100 зав. №№ 13, 14, 16, 17, 18, 19 расположены на производственной площадке слива-налива нефти (ПСНН) «Прогресс»,
ООО «ЮКОЛА-нефть», по адресу: Самарская область, Хворостянский район, п. Прогресс.
Эскиз резервуаров горизонтальных стальных РГСп-100 представлен на рисунке 1.
Общий вид резервуаров, замерные люки, горловины и заводские номера резервуаров горизонтальных стальных РГСп-100 представлены на рисунках 2-13.

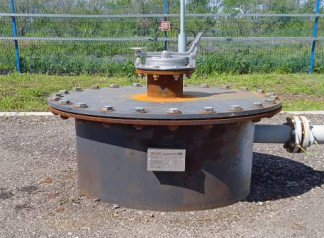

Рисунок 5 - Заводской номер, горловина и замерный люк резервуара горизонтального стального РГСп-100 заводской номер 14
Пломбирование резервуаров горизонтальных стальных РГСп-100 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствует.
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГСп-100 |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от - 40 до + 40 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной | РГСп-100 | 1 шт. |
| Паспорт | - | 1 шт. |
| Г радуировочная таблица | - | 1 шт. |
Рекомендация «ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных стальных резервуарах на объектах ООО «ЮКОЛА-нефть», рег. № ФР.1.29.2019.35468.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным РГСп-100
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 25.09.2024 |
