| Номер в госреестре | 86456-22 |
| Наименование СИ | Измерители комплексных коэффициентов отражения и передачи |
| Обозначение типа СИ | Р4-МВМ-178 |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственный Центр "МитиноПрибор" (ООО НПЦ "МитиноПрибор"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 19.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комплексных коэффициентов отражения и передачи Р4-МВМ-178 (далее -измерители) предназначены для автоматизированных измерений комплексных коэффициентов передачи и отражения в диапазоне частот от 118,1 до 178,4 ГГц.
Принцип действия измерителя основан на раздельном выделении падающей, отраженной и прошедшей через объект измерения волн СВЧ сигнала. Напряжения, пропорциональные амплитудам падающей, отраженной и прошедшей волн, после усиления и обработки по специальным алгоритмам, реализованным в программном обеспечении (далее - ПО) измерителя, преобразуются в значения измеряемых параметров: модуль коэффициента и фазу коэффициента отражения, коэффициент стоячей волны (далее - КСВН) и модуль и фазу коэффициента передачи.
Конструктивно измеритель состоит из блока измерительного (далее - БИ) и преобразователя выносного (далее - ПВ), подключаемого к БИ при помощи кабеля СВЧ. БИ выполнен в виде моноблока, состоящего из модуля измерительного, модуля компьютерного, модуля отображения и управления. БИ имеет интерфейсы RS232, USB, Ethernet, что позволяет использовать измеритель в составе автоматизированных измерительных систем и стендов. ПВ, состоящий из гармоникового смесителя и предварительного усилителя, служит для снятия информации о прошедшей через объект измерения волне. Сигнал с выхода ПВ подается в БИ, который осуществляет его аналого-цифровое преобразование и дальнейшую математическую обработку.
Информация об измеряемых параметрах отображается на жидкокристаллическом (далее - ЖКИ) дисплее БИ в виде частотных зависимостей в декартовой системе координат с отсчетом значений измеряемых параметров в любой частотной точке диапазона рабочих частот измерителя, выбранной с помощью маркера.
В состав измерителя также входит комплект комбинированный, содержащий отрезок волновода (2 шт.), нагрузку короткозамкнутую, нагрузку согласованную и др.
Управление работой измерителя осуществляется при помощи клавиатуры, расположенной на передней панели корпуса БИ, и манипулятора типа «мышь» в диалоговом режиме.
Защита от несанкционированного доступа выполнена в виде пломбировки одного из винтов корпуса БИ и ПВ.

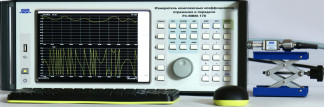

Общий вид БИ измерителя с указанием мест нанесения знаков утверждения типа и поверки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Внешний вид ПВ измерителя с указанием мест пломбировки от несанкционированного доступа представлен на рисунке 3.
ПО хранится в памяти БИ измерителей. Метрологически значимая часть ПО VNAWindow.exe установлена в защищенную память микроконтроллера измерителя и управляет режимами работы (установкой частоты выходного сигнала, уровня выходного сигнала, формированием импульсной модуляцией) и обеспечивает взаимодействие с внешними устройствами через коммуникационный интерфейс.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VNAWindow.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 118,1 до 178,4 |
| Полоса качания частоты, ГГц: - максимальная - минимальная | 60,3 0,01 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала при работе от внутреннего опорного генератора (при условии калибровки не реже одного раза в год) | ±110-7 |
| Нестабильность частоты выходного сигнала за любой 15-ти минутный интервал после установления рабочего режима | ±2 10-9 |
| Диапазон измерений КСВН | от 1,1 до 5 |
| Диапазон индикации КСВН | от 1,1 до 15 |
| КСВН волноводного СВЧ выхода БИ, не более | 1,4 |
| Диапазон измерений модуля коэффициента отражения |Г| (|Sn|*, дБ) | от 0,05 до 1 (от 0 до -26) |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |Г| (A|sh|, дБ) | / (|Sll|+A|Sll|)\ от ( 10 20 j / (|Sll|-A|Sll|)\ до ( 10 20 j где A|Sii|= ±(0,7 + 0,08|Sii|*) |
| Диапазон измерений модуля коэффициента передачи |S2i|, дБ | от 0 до -40 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи |S2i|, дБ | ±(0,5 + 0,07|S2i|**) |
| Диапазон измерений фазы коэффициента отражения и фазы коэффициента передачи, градус | от -i80 до +i 80 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | ±(8+0,i|Sii|) |
| Пределы допускаемой абсолютной погрешности измерении фазы коэффициента передачи, градус | ±(8+0,07|S2i|) |
| * |Sii| - измеренное значение модуля коэффициента отражения ** |S211 - измеренное значение модуля коэффициента передачи | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Сечение волноводного СВЧ тракта, мм | i,6 х 0,8 |
| Время установления рабочего режима, мин | 25 |
| Время непрерывной работы (без учета времени установления | 16 i6 |
| рабочего режима), ч, не менее | |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 207 до 253 |
| - частота переменного тока, Г ц | от 49 до 5i |
| Потребляемая мощность, ВА, не более | i00 |
| Габаритные размеры, мм, не более: | |
| БИ | |
| - длина | 445 |
| - ширина | 3i5 |
| - высота | i85 |
| ПВ | |
| - длина | 43 |
| - ширина | 20 |
| - высота | 20 |
| Масса, кг, не более: | |
| - БИ | 9,0 |
| - ПВ | 0,i |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +i5 до +25 |
| - относительная влажность окружающего воздуха при | от 30 до 80 |
| температуре плюс 25 °С, % | |
| - атмосферное давление кПа (мм рт.ст.) | от 84 до i06 |
| (от 630 до 795) |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на лицевую панель измерителя в виде наклейки.
Таблица 4 - Комплектность измерителей
| Наименование | Обозначение | Количест во |
| 1 Измеритель комплексных коэффициентов отражения и передачи, в составе: | Р4-МВМ-178 | 1 шт. |
| - блок измерительный | - | 1 шт. |
| - преобразователь выносной | - | 1 шт. |
| 2 Комплект комбинированный в составе: | - | 1 шт. |
| - отрезок волновода | - | 2 шт. |
| - нагрузка согласованная | - | 1 шт. |
| - нагрузка короткозамкнутая | - | 1 шт. |
| - гибкий диэлектрический волновод ГДВ-02/250; Канал 1,6х0,8 мм; Фланцы по ГОСТ13317-89, покрытие серебро | 2 шт. | |
| - волновод прямой ВП-02/50; 1,6х0,8; диапазон 118,1-178,4; серебро; длина 50 мм | - | 2 шт. |
| - волновод прямой ВП-02/70; 1,6х0,8; диапазон 118,1-178,4; серебро; длина 70 мм | - | 2 шт. |
| - изгиб волноводный в плоскости Н ИВН90-02/25; 1,6*0,8; диапазон 118,1-178,4; серебро; размеры плеч 25х25мм; 90о | 2 шт. | |
| - ответвитель ОН3-02/10; 1,6х0,8; диапазон 118,1178,4; серебро; переходное ослабление 10 дБ. | - | 1 шт. |
| - ответвитель ОН3-02/20; 1,6х0,8; диапазон 118,1178,4; серебро; переходное ослабление 20 дБ | - | 1 шт. |
| - кольцо соединительное | - | 5 шт. |
| - гайка соединительная | - | 3 шт. |
| - кольцо | - | 10 шт. |
| - ключ волноводный | - | 2 шт. |
| - ключ шестигранный | - | 1 шт. |
| - струбцина | - | 4 шт. |
| - винт соединительный М3 х 8 | - | 16 шт. |
| - крышка для СВЧ выхода | - | 2 шт. |
| 3 Кабель питания 230 В | - | 1 шт. |
| 4 Кабель преобразователя 1 м | - | 1 шт. |
| 5 Кабель VGA | - | 1 шт. |
| 6 Драйвера | CD диск | 1 шт. |
| 7 Программа управления измерителем (CD-ROM с ПО) | 375.ГЛЮИ.00034-01 | 1 шт. |
| 8 Руководство по эксплуатации | ГЛЮИ.411228.022 РЭ | 1 экз. |
| 9 Формуляр | ГЛЮИ.411228.022 ФО | 1 экз. |
| 10 Аттенюатор поляризационный АП-19 | по заказу | 1 шт. |
приведены в разделе 4 «Проведение измерений» документа ГЛЮИ.411228.022РЭ «Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-178. Руководство по эксплуатации».
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ТУ 100363945.054-2020 «Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-178. Технические условия».
