| Номер в госреестре | 86457-22 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | ПД-БАРС |
| Изготовитель | Общество с ограниченной ответственностью "Арм-Кип сервис" (ООО "Арм-Кип сервис"), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2022 |
| Срок свидетельства | 19.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления ПД-БАРС (далее - преобразователи) предназначены для измерений избыточного давления.
Принцип действия преобразователей основан на преобразовании, с помощью тензометрического моста, упругой деформации чувствительного элемента, в пропорциональный этой деформации электрический сигнал.
Преобразователи состоят из стального корпуса цилиндрической формы со встроенным тензометрическим мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения давления из аналогового электрического сигнала в цифровой код для передачи по линии связи или дальнейшего использования в системе автоматизированного управления технологическим процессом.
Модификации преобразователей представлены в таблице 1.
Таблица 1 - Модификации преобразователей
| Обозначение | Верхний предел измерений, МПа |
| Преобразователи давления ПД-БАРС | 55 |
| Преобразователи давления ПД-БАРС(М) | 40 |

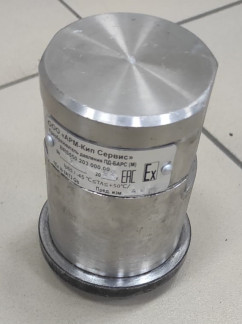

Общий вид компонентов ПД-БАРС приведен на рисунке 1.
Пломбирование преобразователей не предусмотрено. Нанесение знака поверки на преобразователи не предусмотрено. Заводской номер указан на информационной табличке на корпусе преобразователей.
Преобразователи имеют встроенное программное обеспечение выполняющее вычислительные операции в соответствии с назначением преобразователей и влияющее на его метрологические характеристики. Перепрограммирование преобразователей осуществляется специальными программно-аппаратными средствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Верхний предел измерений избыточного давления (далее - ВПИ), МПа: - ПД-БАРС | 55 |
| - ПД-БАРС(М) | 40 |
| Нижний предел измерений избыточного давления, МПа: - ПД-БАРС - ПД-БАРС(М) | 0,1 1 |
| Пределы допускаемой основной приведенной погрешности измерения избыточного давления, % от ВПИ | |
| - ПД-БАРС | ±2,5 |
| - ПД-БАРС(М) | ±1,5 |
| 1 | 2 |
| Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды от нормальных условий измерений, % от ВПИ/ 10 °С - ПД-БАРС - ПД-БАРС(М) | ±0,3 ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 18 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +10 до +30 от 30 до 80 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С, %, не более | от -45 до +50 95 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP65 |
| Габаритные размеры, мм, не более (длинахширинахвысота) - ПД-БАРС - ПД-БАРС(М) | 45x45x106 88x88x110 |
| Масса, кг, не более - ПД-БАРС - ПД-БАРС(М) | 0,5 2,0 |
| Средний срок службы, лет, не более | 8 |
| Маркировка взрывозащиты | 1 Ех ib IIA T3 Gb |
наносится на титульные листы руководства по эксплуатации и паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи давления | ПД-БАРС /ПД-БАРС(М) | 1 |
| Паспорт | ПС 26.51.66-004-81067428-2021 | 1 |
| Руководство по эксплуатации | РЭ 26.51.66-004-81067428-2021 | 1 |
приведены в разделе 2 документа «Преобразователи давления ПД-БАРС. Руководство по эксплуатации».
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.66-004-81067428-2021 «Преобразователи давления ПД-БАРС. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Арм-Кип сервис»
(ООО «Арм-Кип сервис»)
ИНН 1650305989
Адрес 423800, Российская Федерация, Республика Татарстан, г. Набережные Челны, проезд Пролетарский, д. 75/18
