| Номер в госреестре | 86459-22 |
| Наименование СИ | Установка поверочная средств измерений напряженности электрического поля |
| Обозначение типа СИ | П1-10/5 |
| Изготовитель | Закрытое акционерное общество "Научно-производственное предприятие "Циклон-Прибор" (ЗАО "НПП "Циклон-Прибор"), Московская обл., г. Фрязино |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная средств измерений напряженности электрического поля П1-10/5 (далее - установка П1-10/5) предназначена для создания (возбуждения) переменного электрического поля с известным (заданным) значением напряженности электрического поля (далее -
НЭП).
Принцип действия установки П1-10/5 основан на возбуждении однородного электрического поля с известным значением напряженности в полеобразующем устройстве на базе конденсатора плоского.
Воспроизводимой физической величиной являются средние квадратические значения (далее - СКЗ) модуля вектора НЭП, [В-м-1].
Конструктивно установка П1-10/5 состоит из конденсатора плоского (далее - конденсатор), компаратора электрического поля П3-60ПЭ/2 (далее - компаратор П3-60ПЭ/2), координатного устройства, комплекта вспомогательного оборудования и комплекта соединительных кабелей.
Однородное переменное электрическое поле создается между пластинами конденсатора, на которые подается переменное напряжение.
НЭП Е, в [В/м], между пластинами конденсатора рассчитывается по формуле (1):
(1)
где D - расстояние между пластинами конденсатора, м;
U - напряжение между пластинами конденсатора, В.
Переменное напряжение в зависимости от частоты подается на пластины конденсатора с выхода калибраторов напряжения, либо с выхода генератора сигналов, входящих в состав вспомогательного оборудования.
При использовании калибраторов напряжения требуемое значение переменного напряжения между пластинами устанавливается по шкале калибраторов. При создании напряжения между пластинами с помощью генератора сигналов переменное напряжение между пластинами конденсатора измеряется вольтметром из комплекта вспомогательного оборудования.
Компаратор П3-60ПЭ/2 используется при калибровке и поверке установки П1-10/5.
При работе с установкой П1-10/5 в рабочую зону конденсатора устанавливаются с помощью координатного устройства калибруемые (поверяемые) измерительные преобразователи.

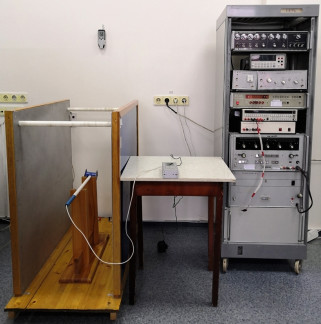

Общий вид установки П1-10/5 представлен на рисунке 1.
Схема пломбировки установки П1-10/5 от несанкционированного доступа представлена на рисунке 2.
Места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.
1 - конденсатор;
2 - компаратор электрического поля П3-60ПЭ/2;
3 - комплект вспомогательного оборудования;
4 - место нанесения знака утверждения типа;
5 - место нанесения заводского номера и знака поверки;
1 - места установки пломб
Рисунок 2 - Конденсатор установки П1-10/5. Схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот воспроизведения НЭП, кГ ц | от 0,005 до 400 кГц включ. |
| Диапазон воспроизведения НЭП, В-м-1 в диапазоне частот от 0,005 до 100 кГц включ. в диапазоне частот св. 100 до 400 кГц включ. | от 0,5 до 2000 включ. от 0,5 до 20 включ. |
| Пределы допускаемой относительной погрешности воспроизведения НЭП, % в диапазоне частот от 0,005 до 100 кГц включ. в диапазоне частот св. 100 до 400 кГц включ. | ±5 ±7 |
| Наименование характеристики | Значение |
| Параметры электрического питания | |
| напряжение питания сети переменного тока, В | от 209 до 231 |
| частота промышленной сети, Г ц | от 49,5 до 50,5 |
| Г абаритные размеры, мм, не более | |
| конденсатор | |
| длина | 1200 |
| ширина | 600 |
| высота | 1100 |
| пластины конденсатора: | |
| длина | 1000 |
| ширина | 1000 |
| Расстояние между пластинами конденсатора, мм | от 495 до 505 включ. |
| Масса конденсатора, кг, не более | 45,0 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от +15 до +25 |
| относительная влажность окружающего воздуха, %, не более | от 30 до 80 |
| давление, кПа (мм рт.ст.) | от 84,0 до 106,0 |
| (от 630 до 795) |
наносится на титульный лист документа ЦКЛМ.411529.009 РЭ «Установка поверочная средств измерений напряженности электрического поля П1-10/5. Руководство по эксплуатации» типографским способом и на наклейку, расположенную на боковой поверхности корпуса конденсатора.
Таблица 3 - Комплектность установки П1-10/5
| Наименование | Обозначение | Количество |
| 1 Установка поверочная средств измерений напряженности электрического поля, зав. № 005, в составе: | П1-10/5 | 1 шт. |
| 1.1 Конденсатор | ЦКЛМ.411528.003 | 1 шт. |
| 1.2 Компаратор электрического поля П3-60ПЭ/2, зав. № 004 | ЦКЛМ.411629.002 | 1 шт. |
| 1.3 Координатное устройство | ЦКЛМ.411529.005 | 1 шт. |
| 1.4 Комплект соединительных кабелей | - | 1 шт. |
| 2 Руководство по эксплуатации | ЦКЛМ.411529.009 РЭ | 1 экз. |
| 3 Методика поверки | - | 1 экз. |
Перечень вспомогательного оборудования, требующегося при работе с П1-10/5, приведен в таблице 4.
Средства измерений из состава вспомогательного оборудования должны быть зарегистрированы Федеральном информационном фонде по обеспечению единства измерений и иметь действующее свидетельство о поверке.
Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице 4 при условии удовлетворения требуемым характеристикам.
Таблица 4 - Перечень вспомогательного оборудования
| Наименование | Тип рекомендуемого оборудования | Требуемые метрологические характеристики | Количество |
| Г енератор сигналов | Г3-112/1 | выходное напряжение (0,25 - 10) В, диапазон частот (100 - 400) кГц | 1 шт. |
| Прибор для поверки вольтметров переменного тока с усилителем напряжения | В1-9 с Я1В-22 | выходное напряжение (0,25 - 1000) В, диапазон частот (2 - 100) кГ ц, относительная погрешность воспроизведения напряжения ±2 % | 1 шт. |
| Калибратор-вольтметр универсальный с блоком высоковольтным | Н4-12 с Н4-12БВ | выходное напряжение (0,25 - 1000) В, диапазон частот (0,005 - 2) кГц, относительная погрешность воспроизведения напряжения ±2 % | 1 шт. |
| Вольтметр универсальный цифровой | В7-34А | диапазон измерений (0,25 - 10) В, диапазон частот (100 - 400) кГц. относительная погрешность измерений напряжения ±4,5 % | 1 шт. |
приведены в разделах 4, 7, 8 документа ЦКЛМ.411529.009 РЭ «Установка поверочная средств измерений напряженности электрического поля П1-10/5. Руководство по эксплуатации»
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ Р 8.564-96 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц».
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области-Кузбассе» (ФБУ «Кузбасский ЦСМ») ИНН 4207007095
Адрес: 650991, Кемеровская область,-Кузбасс, г. Кемерово, ул. Дворцовая, д.2 Телефон: 8 (3842) 36 43 89 Факс: 8 (3842) 75 88 66 E-mail: kemcsm@kmrcsm.ru
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
