| Номер в госреестре | 86462-22 |
| Наименование СИ | Манометры дифференциальные двухсильфонные |
| Обозначение типа СИ | CYJ-3 |
| Изготовитель | ChengDuLanShi Cryogenic Technology CO., LTD, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 19.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциальные двухсильфонные CYJ-3 (далее - манометры) предназначены для измерений дифференциального давления жидких или газообразных сред.
Принцип действия манометров основан на уравнивании силы от измеряемого перепада давления силой упругой деформации сильфонов, торсионной трубки и пружинных элементов, перемещение которых передается на отсчетное устройство.
Конструктивно манометры представляют собой однострелочные приборы в стальном цилиндрическом корпусе. Манометры соединены с сильфонами высокого и низкого давления на обоих концах центральной пластины. Сильфон в сборе содержит пару (или две пары) пружинных элементов. Сильфоны высокого и низкого давления соединены друг с другом центральным валом, центральный вал перпендикулярен узлу торсионной трубки, установленной в центральной пластине. Выходной вал узла торсионной трубки соединен с маятниковым механизмом через механизм связи, который имеет указатель, установленный на оправке для отображения показаний непосредственно на отсчетном устройстве (циферблате).
Манометры выпускаются в модификациях CYJ-3-15; CYJ-3-20; CYJ-3-25; CYJ-3-30; CYJ-3-50; CYJ-3-75; CYJ-3-100; CYJ-3-125; CYJ-3-150; CYJ-3-200; CYJ-3-250; CYJ-3-300, отличающихся диапазонами измерений дифференциального давления.
Заводской номер наносится на корпус манометра методом штамповки в виде цифрового
кода.

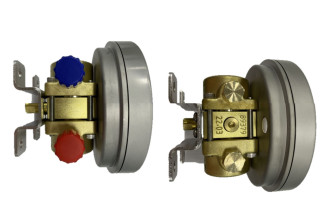

Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид манометров с указанием места нанесения знака утверждения типа,
места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений дифференциального давления, кПа1*, | |
| для модификации: | |
| - CYJ-3-15 | от 0 до 15 |
| - CYJ-3-20 | от 0 до 20 |
| - CYJ-3-25 | от 0 до 25 |
| - CYJ-3-30 | от 0 до 30 |
| - CYJ-3-50 | от 0 до 50 |
| - CYJ-3-75 | от 0 до 75 |
| - CYJ-3-100 | от 0 до 100 |
| - CYJ-3-125 | от 0 до 125 |
| - CYJ-3-150 | от 0 до 150 |
| - CYJ-3-200 | от 0 до 200 |
| - CYJ-3-250 | от 0 до 250 |
| - CYJ-3-300 | от 0 до 300 |
| Пределы допускаемой приведенной (к диапазону измерений) | |
| основной погрешности измерений дифференциального | ±2,5 |
| давления, % | |
| Вариация показаний, в долях от пределов допускаемой | |
| приведенной (к диапазону измерений) основной | 1,0 |
| погрешности |
| Наименование характеристики | Значение |
| Температурный коэффициент Kt, %/°С, не более | 0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 86 до 106 |
| ^ Шкала давления может градуироваться в других единицах измерений, допускаемых к применению на территории РФ. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (диаметрхширина), мм, не более | 148x115 |
| Масса, кг, не более | 3,2 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от -40 до +80 95 от 86 до 106 |
| Средняя наработка на отказ, ч | 66000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус манометра методом лазерной гравировки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр дифференциальный двухсильфонный CYJ-3 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Комплект запасных частей | - | 1 компл. (опционально в соответствии с заказом) |
приведены в разделе 4 «Установка и использование» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
«Манометры дифференциальные двухсильфонные CYJ-3. Стандарт предприятия».
Правообладатель
ChengDuLanShi Cryogenic Technology CO., LTD, Китай
Адрес юридического лица: No. 2666, Airport Fourth Road, Southwest Airport Economic Development Zone, Shuangliu District, Chengdu City, Sichuan Province, P.R. China
| Зарегистрировано поверок | 17 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
