| Номер в госреестре | 86467-22 |
| Наименование СИ | Спектрограф кварцевый |
| Обозначение типа СИ | ИСП-30 |
| Изготовитель | Государственное предприятие "Ленинградское оптико-механическое объединение" (ГП "ЛОМО"), г. Ленинград (изготовлен в 1977 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрограф кварцевый ИСП-30 (далее - спектрограф) предназначен для измерений массовой доли бора в металлах, сплавах и других материалах.
Принцип действия спектрографа основан на методе эмиссионного спектрального анализа при атомизации пробы с помощью дугового разряда. Интенсивность спектральных линий пропорциональна массовой доли определяемого элемента.
Конструктивно спектрограф выполнен в виде нескольких блоков: источника возбуждения спектров - дуги постоянного или переменного тока типа «Везувий»; полихроматора с системой регистрации сигналов, штатива с держателями спектральных электродов (камеры разряда) и микроденситометра MD-100. Источник возбуждения спектров излучения создает электрический разряд между исследуемой пробой и электродом, в качестве которого используют анализируемую пробу. При разряде происходит плавление и испарение вещества, а попавшие в газовую фазу молекулы диссоциируют на атомы, которые при столкновениях с электронами переходят в возбужденное состояние с меньшей энергией и испускают излучение характерного спектрального состава. Излучение через входную щель попадает на дифракционную решетку полихроматора, где происходит разложение оптического излучения в спектр, характеризующий состав анализируемой пробы. Бору соответствует своя совокупность спектральных линий, интенсивность которых пропорциональна массовой доли бора в анализируемой пробе. Количественное определение бора проводится при помощи микроденситометра на основании оптической плотности измеряемых участков спектральных линий бора экспонированной фотопластины.
Нанесение знака поверки и знака утверждения типа на спектрограф не предусмотрено. На корпус спектрографа с торца нанесена несъемная клейкая этикетка с обозначением и заводским номером в цифровом формате: № 760247.

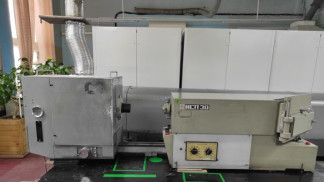

Общий вид спектрографа кварцевого ИСП-30 и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид спектрографа кварцевого ИСП-30
Пломбирование спектрографа не предусмотрено. Конструкция спектрографа обеспечивает ограничение доступа к частям спектрографа, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли бора, % | от 0,00001 до 0,001 |
| Пределы допускаемой относительной погрешности измерений массовой доли бора, %, в поддиапазонах измерений: - от 0,00001 до 0,0001 включ., % - св. 0,0001 до 0,001 включ., % | ±40 ±25 |
| 1) При измерении массовой доли бора в ГСО 2376-82-2380-82 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: от однофазной сети переменного тока | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры, мм, не более: | |
| - высота | 420 |
| - ширина | 380 |
| - длина | 1800 |
| Масса, кг, не более | 95 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 75 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрограф кварцевый в составе: | ИСП-30 | 1 шт. |
| полихроматор | - | 1 шт. |
| источник возбуждения спектров | - | 1 шт. |
| штатив | - | 1 шт. |
| микроденситометр | MD-100 | 1 шт. |
| Руководство по эксплуатации «Спектрограф кварцевый ИСП-30» | РЭ | 1 экз. |
| Паспорт «Спектрограф кварцевый ИСП-30» | Г 34.11.050 ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в руководстве по эксплуатации в разделе 6 «Порядок работы на оборудовании».
Применение спектрографа в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
ОИ 001.656-2008 «Цирконий и его сплавы. Спектральная атомно-эмиссионная методика измерения содержания примесей».
