| Номер в госреестре | 86470-22 |
| Наименование СИ | Комплекс эталонный |
| Обозначение типа СИ | ЭК КВ3 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс эталонный ЭК КВ3 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в термостат. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением часов-секундомера электронного.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Общий вид комплекса представлен на рисунке 1.
Наименование комплекса - Комплекс эталонный ЭК КВ3, заводской номер ВНИИР3 и год изготовления 2021 г. приведены в документе ТПВР.414117.001РЭ «Комплекс эталонный ЭК КВ3. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Пломбирование комплекса эталонного не предусмотрено.
Таблица 1 - Состав ЭК КВ3
| Наименование | Обозначение | Количество |
| Комплекс эталонный, в составе: | ЭК КВ3 | 1 шт. |
| Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 82821-21 | - | 9 шт. |
| Термометр лабораторный электронный, регистрационный номер 69551-17 | LTA-Э | 1 шт. |
| Часы-секундомер электронные, регистрационный номер 4415416 | Интеграл С-01 | 1 шт. |
Продолжение таблицы 1
| Наименование | Обозначение | Количество |
| Термостат жидкостный | ВИС-Т-06-1 серии Мастер | 1 шт. |
| Вспомогательное оборудование | - | 1 комп. |
| Примечания: 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра лабораторного электронного, часов-секундомера электронного на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ3 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ3 как их неотъемлемая часть. 2. Допускается замена термостата на аналогичный с метрологическими характеристиками не хуже, чем у термостата, указанного в таблице, при условии, что владелец ЭК КВ3 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ3 как их неотъемлемая часть. | ||

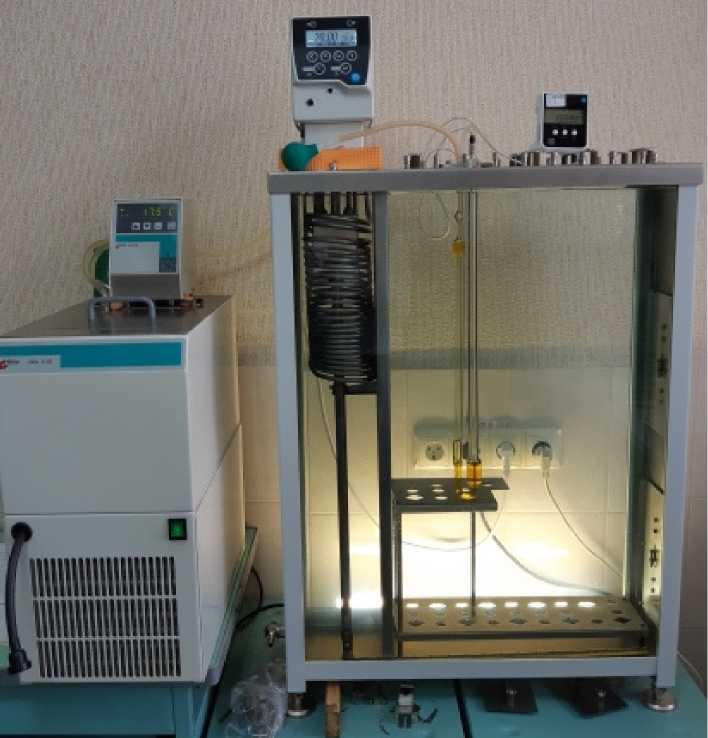

Рисунок 1 - Общий вид комплекса

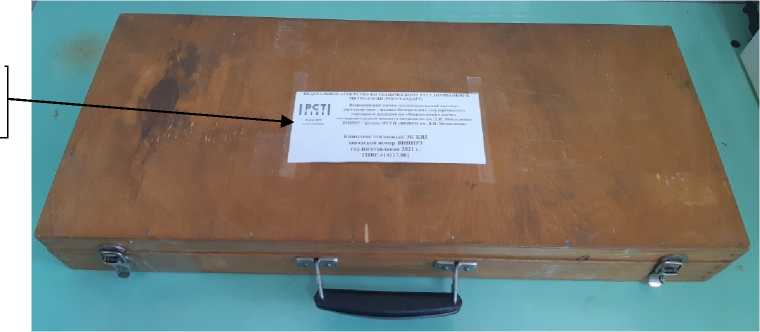

Место нанесения заводского номера
Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости при температуре 20,00 °С, мм2/с | от 0,4 до 2000,0 |
| Границы доверительной относительной погрешности измерений кинематической вязкости жидкости, %, не более | ±0,25 |
Таблица 3 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Средний срок службы, лет Наработка до отказа, ч, не более | 24 30000 |
на титульный лист руководства по эксплуатации ТПВР.414117.001РЭ типографическим способом.
Таблица 4 - Комплектность ЭК КВ3
| Наименование | Обозначение | Количество |
| Комплекс эталонный | ЭК КВ3 | 1 шт. |
| Комплекс эталонный ЭК КВ3. Руководство по эксплуатации | ТПВР.414117.001РЭ | 1 экз. |
приведены в п. 2 документа ТПВР.414117.001РЭ «Комплекс эталонный ЭК КВ3. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622;
Техническая документация изготовителя.
