| Номер в госреестре | 86477-22 |
| Наименование СИ | Измерители параметров электростатического поля |
| Обозначение типа СИ | СТ-07 |
| Изготовитель | Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 22.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров электростатического поля СТ-07 (далее - измерители) предназначены для измерений напряженности электростатического поля от зарядов на поверхности, напряженности электростатического поля в свободном пространстве, электростатического потенциала и поверхностной плотности зарядов.
Принцип действия основан на преобразовании измеряемой физической величины посредством вращения лепестка модулятора в однородном электростатическом поле при этом потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения. Переменный потенциал через скользящий контакт передается на вход предусилителя и далее обрабатывается микроконтроллером.
Измерители предназначены для автономной работы от встроенного перезаряжаемого аккумулятора.
Измерители не предназначены для эксплуатации во взрывоопасных и пожароопасных зонах.
Заводской номер указывается на маркировочной наклейке, расположенной на задней стороне блока управления и индикации измерителя Рисунок 2, заводской номер первичного преобразователя указан на маркировочной наклейке расположенной в верхней части первичного преобразователя Рисунок 2. Формат обозначения цифровой.
Знак поверки наносится на свидетельство о поверке (в случае оформления бумажного свидетельства о поверке по просьбе заказчика) и на сам измеритель в виде наклейки Рисунок 1.
Измерители выполнены в виде портативного прибора с автономным питанием. Конструктивно измерители состоят из первичного преобразователя напряженности электростатического поля, блока индикации и управления Рисунок 1.
Общий вид измерителя (передняя сторона) приведен на рисунке 1.
Место нанесения знака утверждения типа

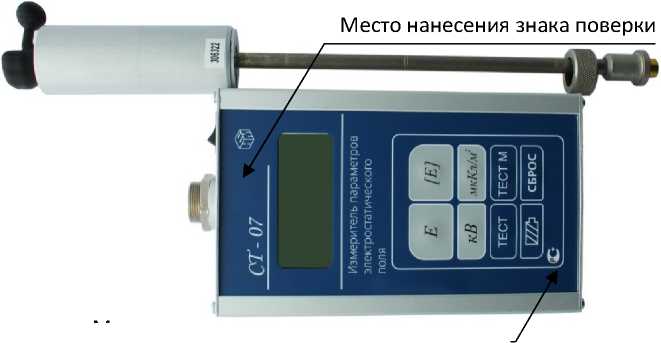

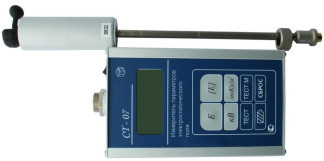

Рисунок 1 - Общий вид измерителя параметров электростатического поля СТ-07 с указанием места нанесения знака утверждения типа и места нанесения знака поверки.
Общий вид измерителя (задняя сторона) приведен на рисунке 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа

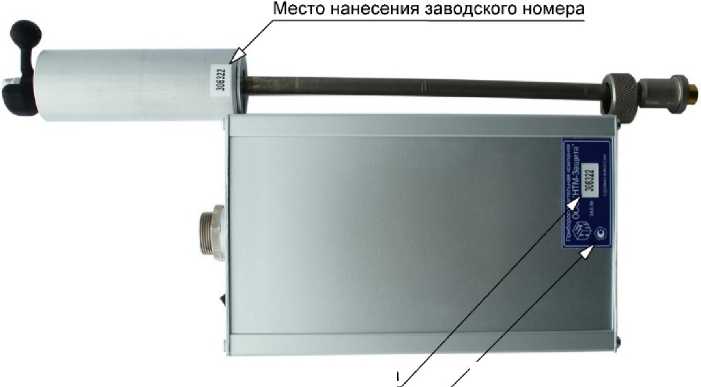

Рисунок 2 - Общий вид измерителя параметров электростатического поля СТ-07 с указанием места нанесения заводского номера блока управления и индикации, первичный преобразователь, а также место нанесения знака утверждения типа.
Место расположения гарантийных заводских пломб, представлена на рисунке 3,4.
Рисунок 3 - Место расположения гарантийных заводских пломб
Рисунок 4 - Место расположения гарантийных заводских пломб.
Программное обеспечение является встроенным, предназначено для сбора обработки, отображения, хранения информации об измеренной величине. К метрологически значимой части программного обеспечения измерителей относиться все программное обеспечение измерителей. Идентификационные данные на программное обеспечение приведены в таблице 1.
Влияние программного обеспечения учтено при нормировании метрологических характеристик измерителей.
Конструкция исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Прошивка СТ-07 |
| Номер версии (идентификационный номер) ПО, не ниже | V 2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряженности электростатического поля от зарядов на поверхности, кВ/м | от 0,5 до 300 |
| Диапазон измерений напряженности электростатического поля в открытом пространстве, кВ/м | от 0,5 до 200 |
| Пределы допускаемой относительной погрешности измерений напряженности электростатического поля, % | ±10 |
| Диапазон измерений электростатического потенциала поверхности, кВ | от 0,05 до 30 |
| Пределы допускаемой относительной погрешности измерений электростатического потенциала поверхности, % | ±10 |
| Диапазон измерений плотности заряда поверхности, мкКл/м2 | от 0,005 до 3,0 |
| Пределы допускаемой относительной погрешности измерений поверхностной плотности зарядов, % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Суммарное время работы от одной зарядки аккумуляторов, ч, | 10 |
| не менее | |
| Габаритные размеры, мм, не более | |
| Блок управления и индикации | |
| - длина | 185 |
| - ширина | 105 |
| - высота | 45 |
| Первичный преобразователь (без вращающегося лепестка) | |
| - длина | 350 |
| - диаметр | 33 |
| - диаметр вращающегося лепестка | 60 |
| Масса блока управления и индикации с первичным преобразователем, кг, не более | 0,8 |
| Условия эксплуатации: | |
| - температура окружающей воздуха, °С | от + 15 до + 25 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 97,3 до 105,3 |
| Средняя наработка до отказа, ч, не менее | 1000 |
| Средний срок службы, лет | 6,3 |
Знак утверждения типа наноситься на переднюю и заднюю стороны измерителя типографским методом в виде наклейки Рисунок 1,2. Так же на титульный лист руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность измерителя
| Наименование | Обозначения | Количество |
| Измеритель состоит из: | ||
| Первичный преобразователь | БВЕК 470000.20 | 1 шт. |
| Блок управления и индикации | БВЕК 470000.30 | 1 шт. |
| Измерительная пластина в форме диска с кабелем заземления | БВЕК 470000.40 | 1 шт. |
| Блок питания БП-ЕИ 220/12 | 1 шт. | |
| Аккумулятор GP 85 ААК | 6 шт. | |
| Документация: | ||
| Комплект укладки | 1 шт. | |
| Руководство по эксплуатации | БВЕК 470000.001 РЭ | 1 шт. |
| Методика поверки | 1 шт. | |
| Разборная прямоугольная измерительная пластина* | БВЕК 470000.50 | 1 шт. |
| Стенд для измерения электризуемости тканей по ГОСТ 32995-2014* | БВЕК 470000.60 | 1 шт. |
| * Приобретается по отдельному заказу | ||
приведены в руководстве по эксплуатации «Измеритель параметров электростатического поля СТ-07. Руководство по эксплуатации. БВЕК 470000.001 РЭ», раздел 4.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
- Локальная поверочная схема 13/2 - 52594 - 2020 - ВНИИМ для средств измерений напряженности электростатического поля в диапазоне ±200 кВ/м и электростатического потенциала заряженной поверхности в диапазоне ±30 кВ;
- ТУ4221-007-18446736-20 Измерители параметров электростатического поля СТ-07.
Технические условия.
| Зарегистрировано поверок | 61 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
