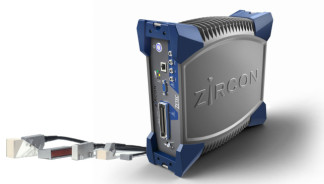

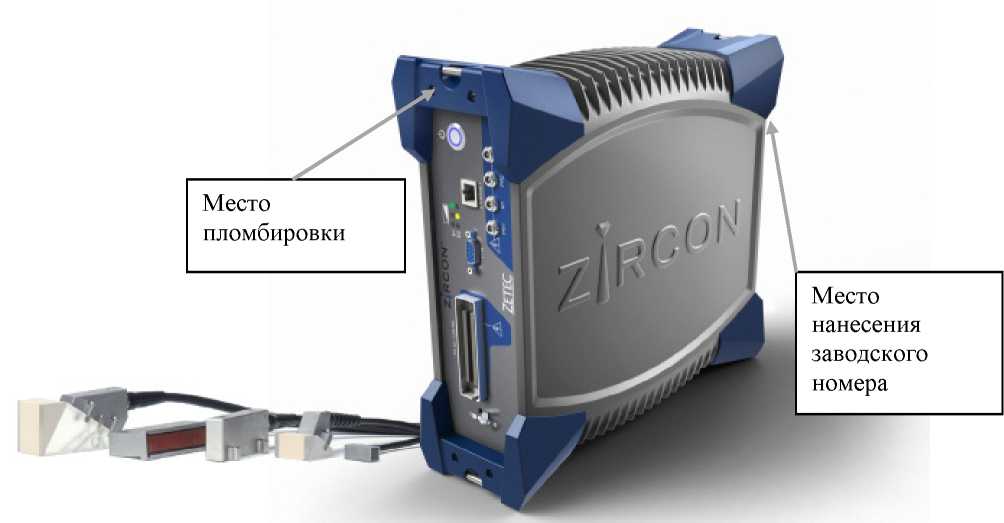

Дефектоскопы ультразвуковые ZIRCON, 86479-22

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UltraVision

Номер версии (идентификационный номер) ПО

Не ниже 3.10R20

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ

от 0 до 30

Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ

±2

Диапазон измерений толщины и/или глубины залегания несплошностей по стали, мм

от 2 до 500*

Пределы допускаемой абсолютной погрешности измерений толщины и/или глубины залегания несплошностей по стали, мм

±(0,3+0,005^Y), где Y - измеренное значение толщины или глубины залегания несплошности, мм

Диапазон измерений высоты между индикациями несплошностей, мм

от 3 до 285

Пределы допускаемой абсолютной погрешности измерений высоты между индикациями несплошностей, мм

±(0,5+0,005-Н), где Н - измеренное значение высоты между искусственными дефекта, мм

Диапазон измерений протяженности между индикациями несплошностей, мм

от 3 до 285

Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями несплошностей, мм

±(1,5+0,005-X), где X - измеренное значение протяженности между искусственными дефектами, мм

Диапазон измерений расстояния энкодером, мм

от 4 до 14000

Пределы допускаемой абсолютной погрешности измерений расстояния энкодером, мм

±(2+0,001-L), где L -измеренное энкодером значение расстояния, мм

* Указан максимальный диапазон, диапазон согласно маркировке подключенного преобразователя (в соответствии с ГОСТ Р 50.05.02-2018, таблица 1, 2 и 3)

Наименования характеристик

Значения

Диапазон качания луча преобразователя ФР, °

от 0 до 89

Диапазон установки усиления, дБ

от 0 до 80

Количество каналов:

каналов ФР, шт

максимальное число активных каналов ФР, шт

до 128 до 32

Диапазон установки скоростей распространения ультразвука в контролируемом материале, м/с

от 2500 до 7000

Питание осуществляется:

- от сети переменного тока с напряжением, В; с частотой, ГЦ;

от 100 до 120 или от 220 до 240

от 50 до 60

Габаритные размеры электронного блока (ширинахвысотахглубина), мм, не более

110х290х322

Масса электронного блока, кг, не более

5,7

Условия эксплуатации:

- температура окружающей среды, оС

- относительная влажность воздуха при температуре +31 оС, %

от 0 до +45

до 80

Наименование

Обозначение

Количество

Дефектоскоп ультразвуковой

ZIRCON

1 шт.

Адаптер Lemo

-

1)

Блок управления двигателем Zetec

-

2)

Ручной/автоматизированный сканер Zetec и/или аналоги

-

2)

Классические ПЭП и/или ПЭП ФР

-

от 1 шт.3)

Коммутационный блок

-

4)

Переходники

5)

Энкодер

-

от 1 шт.

Кабель Zetec

1 шт.

Кабель питания 220В

1 шт.

Блок питания к З/У

1 шт.

З/У аккумуляторов

1 шт.

Аккумулятор

до 2 шт.

Блок питания к дефектоскопу

1 шт.

Кабель энкодера

1 шт.

USB-ключ

-

1 шт.

Переносной кейс

-

1 шт.

Кабель Ethernet

1 шт.

Руководство по эксплуатации

ТЦКД.00.002 РЭ

1 экз.

Паспорт

ТЦКД.00.002 ПС

1 экз.

Программное обеспечение UltraVision. Руководство пользователя

ТЦКД.00.001 РП

1 экз.

1) поставляется по отдельному запросу при необходимости использования классических ПЭП;

2) поставляется по отдельному запросу при необходимости использования автоматизированного ультразвукового контроля с применением механизированного средства перемещения ПЭП;

3) поставляются по отдельному запросу при формировании цели использования дефектоскопа;

4) поставляется по отдельному запросу при необходимости согласования дефектоскопа с фазированными решетками сторонних производителей.

5) поставляется по отдельному запросу при необходимости использования ПЭП ФР различных разъемов
