Устройства микропроцессорные EKRA AXX, 86481-22

Назначение

Устройства микропроцессорные EKRA AXX (далее по тексту - УСПД) предназначены для сбора данных по различным протоколам связи с приборов учета электроэнергии и показателей качества электроэнергии (ПКЭ), вычислителей, расходомеров, счетчиков энергоресурсов и других средств измерений, синхронизации времени в них, регистрации дискретных сигналов о состоянии оборудования и объектов учета, накопления, хранения, обработки и передачи полученных данных по цифровым интерфейсам на верхние уровни автоматизированных информационно-измерительных систем, автоматизированных систем управления технологическими процессами и т.д.

Описание

Принцип действия УСПД основан на приеме сигналов ГНСС ГЛОНАСС/GPS, синхронизации собственных часов и передаче информации о времени по протоколам синхронизации времени и протоколам связи с устройствами.

УСПД являются промышленными компьютерами, содержащими в себе процессор, оперативно-запоминающее устройство (ОЗУ), энергонезависимую долговременную память, энергонезависимые часы, модуль ввода-вывода, приемник ГЛОНАСС/GPS сигналов, модем GSM/GPRS и другие составные элементы.

УСПД обеспечивает выполнение следующих технологических функций:

- сбор и обработку данных приборов учета и ПКЭ и других измерительных устройств по следующим протоколам:

- МЭК 60870-5-101/104;

- МЭК 62056 (DLMS/COSEM), СПОДЭС (ГОСТ Р 58940-2020);

- Modbus RTU/TCP;

- МЭК 61850-8-1;

- RTU-325;

- проприетарные протоколы производителей устройств;

- и др.;

- хранение данных в энергонезависимой памяти устройства:

- суточных данных о 30-ти минутных и/или часовых приращениях электроэнергии, состояний объектов и средств измерений в течение не менее 90 суток при опросе не менее 1000 приборов учета;

- электропотребления (потарифно) суммарно с нарастающим итогом и за месяц по каждому каналу и по группам не менее 3,5 лет при опросе не менее чем 1000 приборов учета;

- приращения электроэнергии, состояний объектов и средств измерений, месячного потребления по каналу и по группам составляет не менее 90 суток при опросе не менее чем 1000 приборов учета;

- двухсторонний двунаправленный информационный обмен;

- исполнение команд на включение/отключение и ограничение предельной мощности нагрузки потребителей при использовании приборов учета, поддерживающих данную функцию, либо внешних модулей управления по протоколам связи;

- синхронизацию времени внутренних часов УСПД и подключенных приборов учета с настраиваемым интервалом;

- дорасчет необходимых параметров (в том числе учетных показателей -агрегированных значений электроэнергии по группам точек измерений) на основе собранной информации с устройств нижнего уровня;

- автоматическое чтение и хранение журнала событий о предупреждениях и ошибках с устройств нижнего уровня с записью в базу данных и ведением журнала событий;

- считывание и отображение событий и отчетов по ПКЭ со средств измерений (СИ) ПКЭ;

- передачу накопленных данных на верхние уровни системы учета электроэнергии и другие автоматизированные системы по различным каналам связи по следующим протоколам:

- МЭК 60870-5-101/104;

- Modbus RTU/TCP;

- МЭК 61850-8-1;

- OPC;

- SNMP;

- и др.;

- предоставление пользователю всей собранной информации в виде мнемосхем и графиков при использовании встроенного автоматизированного рабочего места (приложения или WEB-сервера);

- формирование и передачу макетов 80020, 80030, 80040, 80050 в формате XML всем заинтересованным субъектам;

- использование электронной цифровой подписи (ЭЦП) при передаче результатов измерений;

- проведение автоматической самодиагностики не реже одного раза в сутки с отображением результатов в журнале событий;

- сбор и передачу данных о результатах измерения и состояния средств и объектов измерения в различные системы;

- диагностику сетевого оборудования и устройств синхронизации времени.

УСПД обеспечивает выполнение минимального набора функций телемеханики при подключении внешних модулей, таких как:

- телеизмерение;

- телесигнализация;

- телеуправление.

УСПД поддерживает синхронизацию времени:

- по протоколам передачи данных с верхнего уровня измерительного вычислительного комплекса (ИВК) c заданной периодичностью;

- по протоколу NTP от серверов времени, так и от серверов ИВК, с интервалом не реже одного раза в час;

- по протоколу PTPv2 от серверов времени;

- от встроенного приемника сигналов глобальных навигационных спутниковых систем точного времени ГЛОНАСС/GPS.

УСПД обеспечивает защиту данных от несанкционированного доступа как при подключении к публичным сетям, так и к закрытым сетям связи, в том числе с использованием защищенного канала VPN с шифрованием.

В составе УСПД предусмотрен сторожевой таймер «Watchdog», который выполняет перезагрузку устройства при зависании и зацикливании системного программного обеспечения (ПО).

К УСПД может быть подключен монитор с интерфейсом DisplayPort. Управление осуществляется посредством подключаемой клавиатуры и мыши к USB портам.

Заводской номер наносится на заднюю плиту в виде паспортной таблички с цифровым кодом.

Знак поверки наносится на свидетельство о поверке.

Структура условного обозначения типоисполнения устройства:

EKRA АХХ ХХ ХХ -Х Х ХХ Х

'                          ЭКРА - фирма-производитель

Тип платформы:

А01 - платформа для автоматизации первого исполнения;

АХХ - платформа для автоматизации прочих исполнений

------Функциональное назначение:

IC - промышленный компьютер (ПК);

М - устройство измерения

-----Исполнение по составу функций: код (таблицы , 2)

Конструктивное исполнение (таблица )

---Исполнение по номинальному оперативному напряжению питания:

1 - 110 В постоянного тока;

2 - 220 В постоянного тока;

4 - 220 В переменного тока;

5 - 230 В переменного тока;

С - 24 В постоянного тока;

Х - по требованию заказчика

--Климатическое исполнение:

NF - УХЛ по ГОСТ 15150-69;

U - О по ГОСТ 15150-69

L Категория размещения по ГОСТ 15150-69

Таблица 1 - Промышленные компьютеры EKRA А01 1СХХ

Таблица 2 - Устройства измерения EKRA А01 МХХ

Таблица 3 - Конструктивное исполнение устройства

Для предотвращения несанкционированного доступа к внутренним частям, производится пломбирование УСПД специальными этикетками, разрушающимися при вскрытии устройства. Общий вид УСПД с указанием мест нанесения заводских этикеток представлен на рисунке 1.

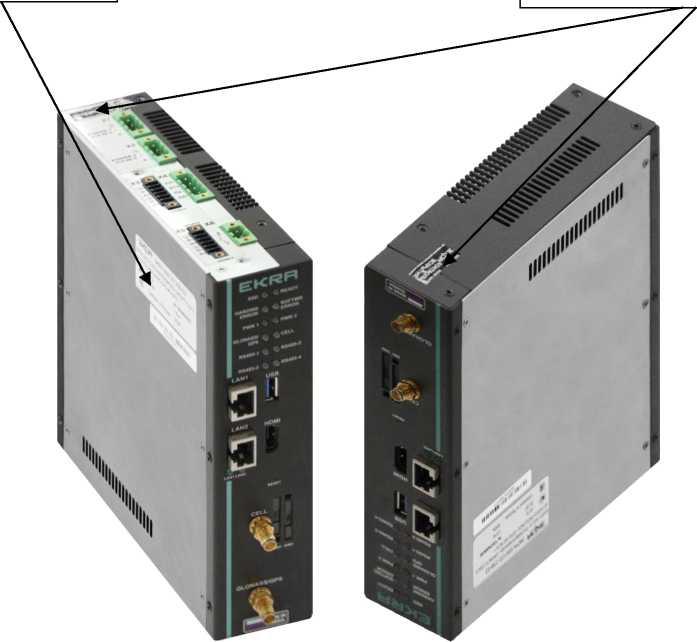

Рисунок 1- Общий вид УСПД с указанием мест нанесения заводских этикеток

Программное обеспечение

Прикладное программное обеспечение УСПД включает в себя:

- серверные компоненты, выполняющие различные функции по сбору, обработке и передаче информации;

- клиентские компоненты:

- программное обеспечение для конфигурирования и отображения данных;

- средства просмотра данных и мониторинга событий в виде различных экранных форм на АРМ (приложение и web-сервер).

Идентификационные данные прикладного программного обеспечения приведены в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

Конструкция УСПД исключает возможность несанкционированного влияния на ПО УСПД и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Метрологические характеристики УСПД указаны в таблице 5.

Таблица 5 - Метрологические характеристики

Основные технические характеристики УСПД указаны в таблице 6.

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

Знак утверждения типа

наносится на заднюю панель УСПД способом наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплексность поставки УСПД представлена в таблице 7

Таблица 7 - Комплектность поставки

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЭКРА.656132.286 РЭ.

Нормативные документы

ЭКРА.656132.286 ТУ Устройства микропроцессорные серии EKRA АХХ. Технические условия.
