| Номер в госреестре | 86490-22 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "Самарский резервуарный завод"), г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары представляют собой стальной сосуд в виде стоящего цилиндра с днищем, со стационарной кровлей.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей влияя на которые могут быть изменены результаты измерений.
Знак утверждения типа наносится типографским способом на титульный лист паспорта, заводские номера в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен типографским способом в паспорт резервуаров и методом аэрографии на вертикальную стенку резервуаров.
К резервуарам данного типа относятся резервуары вертикальные стальные цилиндрические с заводскими номерами Р-1/1, Р-1/2, Р-1/3, Р-25 расположены на территории Комплекса приема, хранения и налива нефти ООО «МНД Самара» расположенного по адресу: 445240, Самарская область, г.о. Октябрьск, ул. Пролетарская 2а.
Резервуар с заводским номером Р-25 имеет внешнее теплоизоляционное покрытие, которое на время проведения поверки демонтируется.
Общий вид резервуаров с указанием мест нанесения заводского номера приведены на рисунках 1, 2, 3, 4.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер

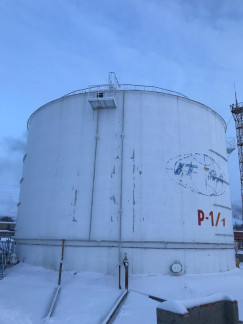

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-10000 заводской номер Р-1/1 с указанием места нанесения заводского номера
Заводской номер

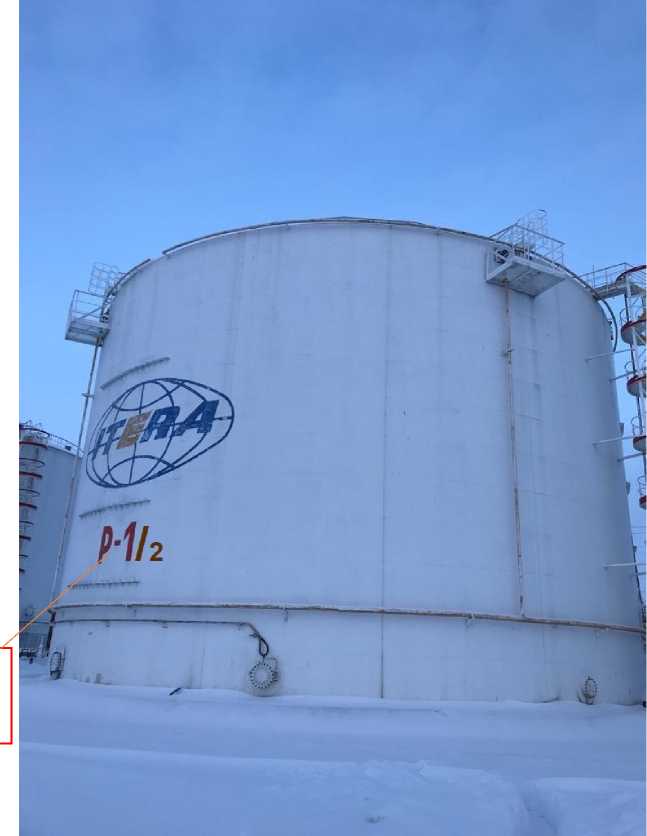

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-10000 заводской номер Р-1/2 с указанием места нанесения заводского номера

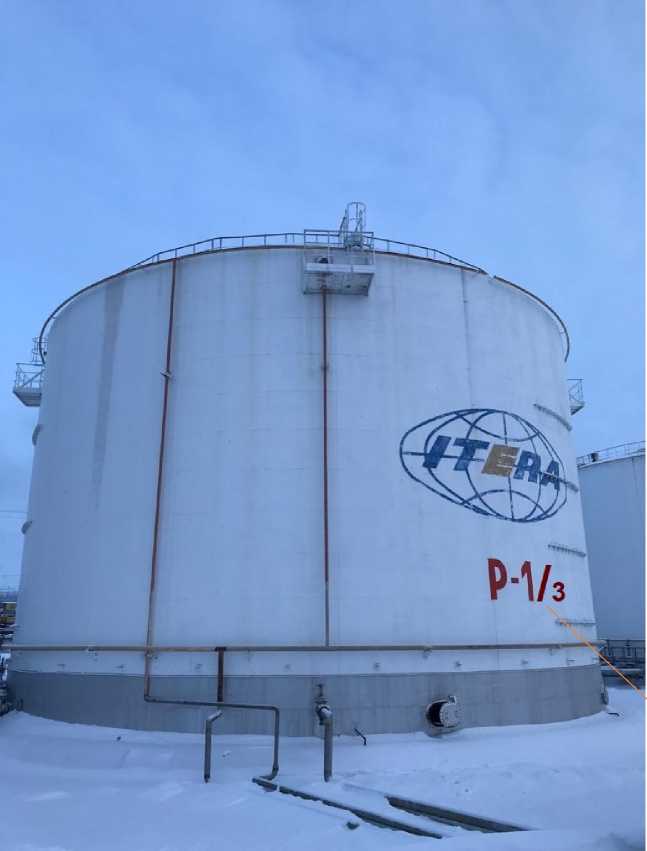

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-10000 заводской номер Р-1/3 с указанием места нанесения заводского номера
Заводской номер
Заводской номер

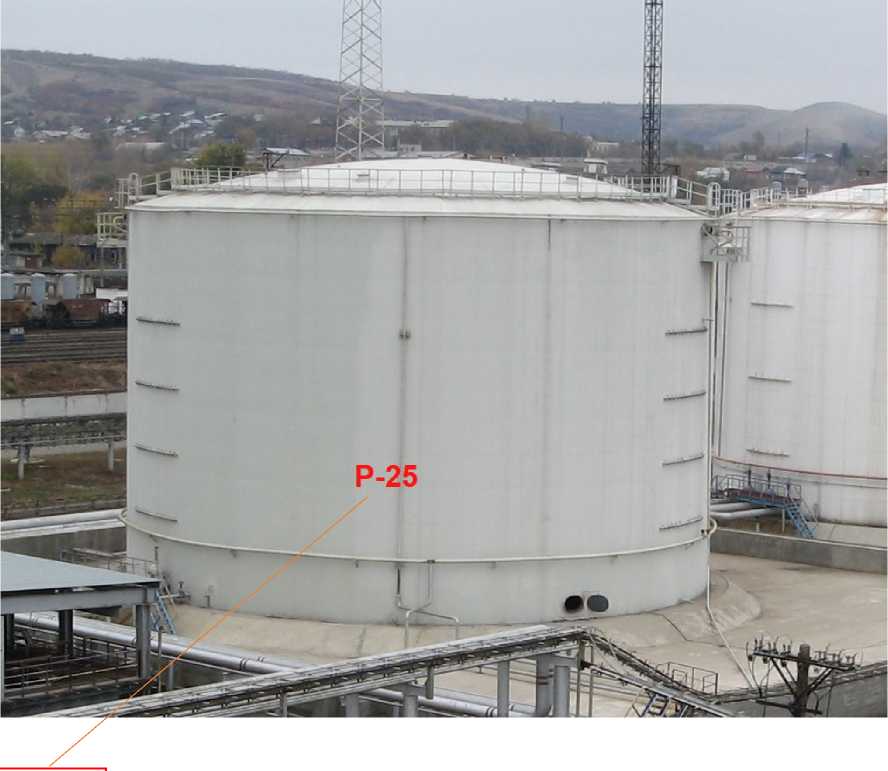

Рисунок 4 - Общий вид резервуара вертикального стального цилиндрического РВС-10000 заводской номер Р-25 с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, C - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в п. 7.5 «Метод измерений» паспорта резервуара
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
