| Номер в госреестре | 86494-22 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | ДМ-3ХХ |
| Изготовитель | Общество с ограниченной ответственностью "Висом" (ООО "Висом"), г. Смоленск |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи ДМ-3ХХ (далее - датчики) предназначены для измерений и преобразований значений параметров вибрационных и импульсных ускорений в электрический сигнал.
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
Конструктивно датчики состоят из инерционной массы, чувствительного элемента (на основе МЭМС технологии) и основания, жестко между собой соединенными, и закрытого корпуса (модификации ДМ-351, ДМ-353, ДМ-393).
В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях. Датчики модификаций ДМ-351-10, ДМ-351-100,
ДМ-381-100 являются однокомпонентными, в корпусе которых заключен один чувствительный элемент. В корпусе датчиков трехкомпонентных модификаций ДМ-353-100, ДМ-353-500, ДМ-383-100, ДМ-383-500, ДМ-393-100, ДМ-393-10 заключены три чувствительных пьезоэлемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу. Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя или способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь, алюминий или титановый сплав.
Датчики поддерживают технологию опроса TEDS (Transducer Electronic Data Sheet), обеспечивающую возможность автоматического определения типа датчика и его технических
характеристик в соответствии со стандартом IEEE P1451.4.
Структура обозначений датчиков (символы «X» могут отсутствовать):
ДМ-3
XX- XXX- X
индекс исполнения (1, 2, 3 или отсутствует)
номинальное значение коэффициента
преобразования в соответствии с таблицей 2
индекс модификации (51, 53, 81, 83, 93)
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки на датчики не предусмотрено.
Маркировка датчиков модификаций ДМ-351, ДМ-353, ДМ-393 наносится способом лазерной гравировки на корпус датчика. На датчики модификаций ДМ-381 и ДМ-383 маркировка наносится способом наклейки на кабель датчика. Маркировка датчиков содержит наименование модификации и его серийный номер в числовом формате.
Конструктивные особенности датчиков приведены в таблице 1. Общий вид датчиков приведен на рисунке 1.

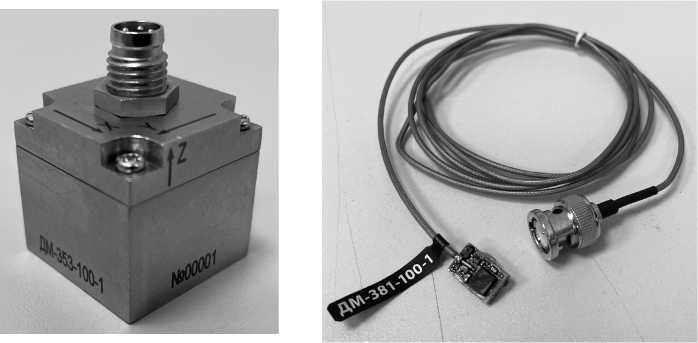

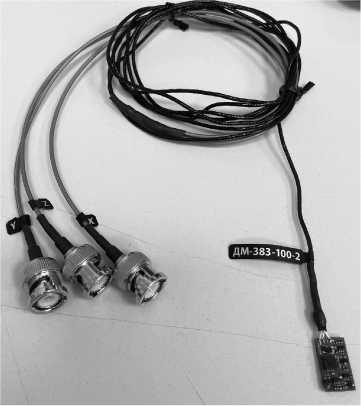

ДМ-351-XXX-X
ДМ-353-XXX-X ДМ-381-100
ДМ-383-XXX-X
ДМ-393-XXX-X
Таблица 1 - Конструктивные особенности датчиков.
| Наименование модификации | Количество измерительных осей | Способ крепления | Наличие электрической изоляции | Тип электрического разъема |
| ДМ-351-10 | 1 | Шпилька М5 | нет | SMA |
| ДМ-351-100 | 1 | Шпилька М5 | нет | SMA |
| ДМ-353-100 | 3 | Шпилька М6 | да | М8 |
| ДМ-353-500 | 3 | Шпилька М6 | да | М8 |
| ДМ-381-100 | 1 | Клеевой | да | - |
| ДМ-383-100 | 3 | Клеевой | да | - |
| ДМ-383-500 | 3 | Клеевой | да | - |
| ДМ-393-100 | 3 | Шпилька М5 | да | М8 |
| ДМ-393-10 | 3 | Шпилька М5 | да | М8 |
Рисунок 1 - Общий вид датчиков
Таблица 2 - Метрологические характеристики ДМ-351-ХХХ-Х и ДМ-381-100
| Наименование характеристики | Значение | ||||||
| ДМ-351 10-1 | ДМ-35110-2 | ДМ-35110-3 | ДМ-351100-1 | ДМ-351100-2 | ДМ-351100-3 | ДМ-381 100 | |
| Диапазон измерений виброускорения (пик), м/с2 | от 0,1 до 5000 | от 0,1 до 500 | от 0,1 до 500 | ||||
| Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м*с-2) | 1 | 10 | 10 | ||||
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более | ±10 | ||||||
| Диапазон рабочих частот, Г ц | от 0,5 до 1000 | от 0,5 до 5000 | от 0,5 до 10000 | от 0,5 до 1000 | от 0,5 до 5000 | от 0,5 до 10000 | от 0,5 до 1000 |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот, % (дБ), не более от 0,5 до 1000 Гц включ от 0,5 до 5000 Гц включ свыше 1000 до 5000 Гц включ свыше 5000 до 10000 Гц | ±5 | ±5 | ±5 ±12,5 | ±5 | ±5 ±10 | ±5 ±10 ±(2,5) | ±5 |
| Нелинейность амплитудной характеристики, %, не более | 4 | ||||||
| Собственная резонансная частота, кГ ц, не менее | 45 | 21 | 8 | ||||
| Относительный коэффициент поперечного преобразования, %, не более | 5 | ||||||
| Пределы допускаемой основной относительной погрешности измерений виброускорений в рабочих диапазонах амплитуд и частот, % (дБ) | ±15 | ±12 | ±(3) | ±7 | |||
| Пределы допускаемой дополнительной погрешности влияния температуры окружающего воздуха на коэффициент преобразования, %/°С | ±0,1 | ||||||
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 | ||||||
Таблица 3 - Метрологические характеристики ДМ-353-ХХХ-Х и ДМ-383-100-Х
| Наименование характеристики | Значение | |||||
| ДМ-353100-1 | ДМ-353100-2 | ДМ-353500-1 | ДМ-353500-2 | ДМ-383100-1 | ДМ-383100-2 | |
| Диапазон измерений виброускорения (пик), м/с2 | от 0,1 до 160 | от 0,1 до 50 | от 0,1 до 160 | |||
| Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м*с-2) | 10 | 50 | 10 | |||
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более | ±10 | |||||
| Диапазон рабочих частот, Г ц | от 0,2 до 400 | от 0,2 до 1000 | от 0,2 до 400 | от 0,2 до 1000 | от 0,2 до 250 | от 0,2 до 500 |
| Неравномерность амплитудночастотной характеристики в диапазоне частот, %, не более от 0,2 до 250 Гц включ от 0,2 до 400 Г ц включ свыше 250 до 500 Гц включ свыше 400 до 1000 Гц | ±5 | ±5 ±12,5 | ±5 | ±5 ±12,5 | ±5 | ±5 ±10 |
| Нелинейность амплитудной характеристики, %, не более | 4 | |||||
| Собственная резонансная частота, кГ ц, не менее | 5 | |||||
| Относительный коэффициент поперечного преобразования, %, не более | 5 | |||||
| Пределы допускаемой основной относительной погрешности измерений виброускорений в рабочих диапазонах амплитуд и частот, % | ±15 | ±12 | ||||
| Пределы допускаемой дополнительной погрешности влияния температуры окружающего воздуха на коэффициент преобразования, %/°С | ±0,1 | |||||
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 | |||||
Таблица 4 - Метрологические характеристики ДМ-383-500-Х и ДМ-393-ХХХ-Х
| Наименование характеристики | Значение | |||||
| ДМ-383500-1 | ДМ-383500-2 | ДМ-39310-1 | ДМ-39310-2 | ДМ-393100-1 | ДМ-393100-2 | |
| Диапазон измерений виброускорения (пик), м/с2 | от 0,1 до 50 | от 1,0 до 5000 | от 0,1 до 500 | |||
| Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м*с-2) | 50 | 1 | 10 | |||
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более | ±10 | |||||
| Диапазон рабочих частот, Г ц | от 0,2 до 250 | от 0,2 до 500 | от 0,5 до 1000 | от 0,5 до 5000 | от 0,5 до 1000 | от 0,5 до 5000 |
| Неравномерность амплитудночастотной характеристики в диапазоне частот, %, не более от 0,2 до 250 Гц включ свыше 250 до 500 Гц от 0,5 до 1000 Гц включ от 0,5 до 5000 Гц свыше 1000 до 5000 Гц | ±5 | ±5 ±10 | ±5 | ±5 | ±5 | ±5 ±12 |
| Нелинейность амплитудной характеристики, %, не более | 4 | |||||
| Собственная резонансная частота, кГ ц, не менее | 5 | 21 | ||||
| Относительный коэффициент поперечного преобразования, %, не более | 5 | |||||
| Пределы допускаемой основной относительной погрешности измерений виброускорений в рабочих диапазонах амплитуд и частот, % | ±12 | ±7 | ±15 | |||
| Пределы допускаемой дополнительной погрешности влияния температуры окружающего воздуха на коэффициент преобразования, %/°С | ±0,1 | |||||
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 | |||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| ДМ-351-ХХХ-Х | ДМ-353-ХХХ-Х | ДМ-381-100 | ДМ-383-ХХХ-Х | ДМ-393-ХХХ-Х | |
| Напряжение питания, В | от 20 до 30 | ||||
| Г абаритные размеры датчика, мм, не более - диаметр х высота - длина х ширина х высота | 20 х 28 - | 24 х 24 х 34 | 12 х 10 х 6 | 19 х 12 х 6 | 22 х 22 х 37 |
| Масса датчика без кабеля, г, не более | 33,5 | 90 | 2 | 2 | 50 |
| Диапазон рабочих температур, °С | от - 40 до +100 | от - 40 до +80 | от - 40 до +100 | от - 40 до +60 | от - 40 до +100 |
| Средняя наработка до отказа, ч, не менее | 50000 | ||||
| Средний срок службы, лет | 5 | ||||
на титульный лист паспорта и руководства по эксплуатации типографским способом в левом верхнем углу.
Таблица 6 - Комплектность датчика
| Наименование | Обозначение | Количество |
| Вибропреобразователь ДМ-3ХХ | ВАПМ.3ХХ.00.00 | 1 шт. |
| Вибропреобразователь ДМ-3ХХ. Паспорт | ВАПМ.3ХХ.00.00 ПС | 1 экз. |
| Вибропреобразователи ДМ-3ХХ. Руководство по эксплуатации | ВАПМ.3ХХ.00.00 РЭ | 1 экз. на партию |
| Кабель соединительный* | ВАПМ.3ХХ.00.00 | 1 шт. |
| Комплект крепежей** | - | 1 шт. |
| * - для вибропреобразователей модификаций ДМ-351, ДМ-353, ДМ-393; длина кабеля определяется по согласованию с заказчиком; ** - для вибропреобразователей модификаций ДМ-351, ДМ-353, ДМ-393; вид крепежа определяется по согласованию с заказчиком. | ||
раздел 2 «Использование по назначению» руководства по эксплуатации ВАПМ.3ХХ.00.00 РЭ «Вибропреобразователи ДМ-3ХХ».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении Государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
ВАПМ.3ХХ.00.00 ТУ Вибропреобразователи ДМ-3ХХ. Технические условия.
| Зарегистрировано поверок | 15 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
