| Номер в госреестре | 86499-22 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Завод "Промстроймет" (ООО "Завод "Промстроймет"), г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары представляют собой стальной сосуд в виде стоящего цилиндра с днищем, стационарный с кровлей, с понтоном.
Принцип действия резервуаров основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей влияя на которые могут быть изменены результаты измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносятся типографским способом в паспорт резервуаров и методом аэрографии на вертикальную стенку резервуаров.
К резервуарам данного типа относятся резервуары вертикальные стальные цилиндрические с заводскими номерами 1, 2, 3, 4, 5, расположенные по адресу Удмуртская Республика, Камбарский район, п. Борок, ул. Ленина.
Общий вид резервуаров с указанием мест нанесения заводского номера приведены на рисунках 1, 2, 3, 4, 5.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер

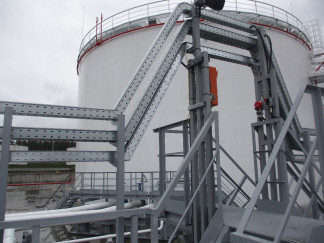

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000 заводской номер 1 с указанием места нанесения заводского номера
Заводской номер
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000 заводской номер 2 с указанием места нанесения заводского номера
Заводской номер
Заводской номер
Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000 заводской номер 3 с указанием места нанесения заводского номера
Рисунок 4 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000 заводской номер 4 с указанием места нанесения заводского номера
Заводской номер
Рисунок 5 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000 заводской номер 5 с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, C - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-5000 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в п. 7.5 «Метод измерений» паспорта резервуара
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
