| Номер в госреестре | 86500-22 |
| Наименование СИ | Нагрузка электронная программируемая |
| Обозначение типа СИ | АКИП-1366Е-1200-480 |
| Изготовитель | "IТЕСН ELECTRONIC Со., Ltd", Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузка электронная программируемая АКИП-1366Е-1200-480 (далее по тексту -нагрузка) предназначена для измерения и воспроизведения напряжения и силы постоянного тока.
Конструктивно нагрузка выполнена в виде моноблочного прибора в металлическом корпусе с возможностью монтажа в стойку. На лицевой панели нагрузки расположены функциональные клавиши и регулятор, тумблер включения питания, жидкокристаллический цифровой дисплей, вентиляционные отверстия. На задней панели нагрузки расположены входные клеммы, разъем сетевого питания, вентиляционные отверстия и вентиляторы охлаждения, разъемы для подключения кабеля-перехода для дистанционного управления по интерфейсу. Нагрузка имеет интерфейсные разъемы RS-232, LAN, USB, GPIB и аналоговое управление.
Принцип действия нагрузки основан на формировании электрического сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.
К данному типу нагрузки относится нагрузка электронная программируемая АКИП-1366Е-1200-480 с заводским номером 04630012757160001.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий средство измерений, нанесен на заднюю панель нагрузки в виде цифрового обозначения.
Общий вид нагрузки с указанием мест пломбировки и нанесения заводского номера приведены на рисунках 1 и 2.

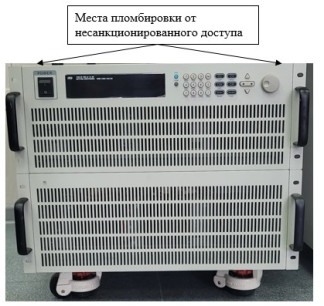

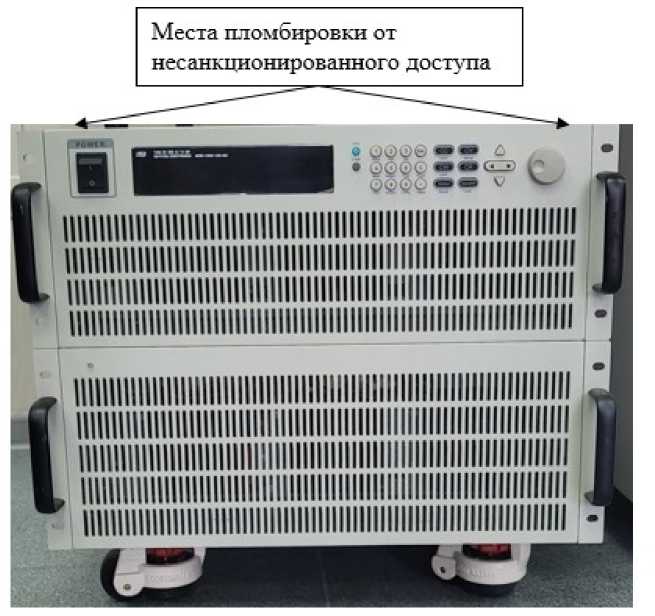

Рисунок 1 - Общий вид лицевой панели нагрузки электронной программируемой АКИП-1366Е-1200-480 с указанием мест пломбировки
Место нанесения
заводского номера

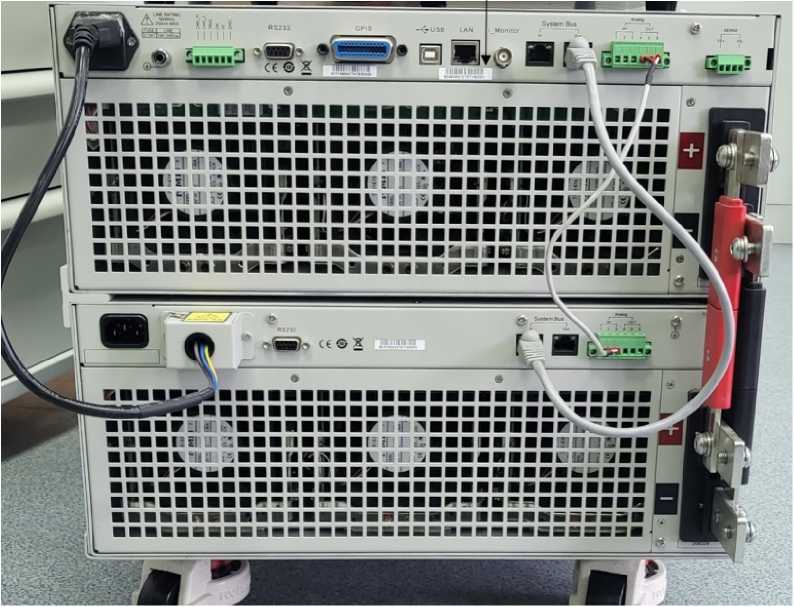

Рисунок 2 - Общий вид задней панели нагрузки с указанием места нанесения заводского номера
Встроенное ПО реализовано аппаратно, установлено на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Влияние программного обеспечения не приводит к выходу метрологических характеристик нагрузки за пределы допускаемых значений.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | недоступно |
| Номер версии (идентификационный номер ПО), не ниже | 1.21-1.07-1.05 |
| Цифровой идентификатор ПО | недоступно |
Таблица 2 - Основные метрологические характеристики в режиме измерения и
воспроизведения напряжения постоянного тока
| Диапазон измерений и воспроизведения напряжения постоянного тока | Дискретность установки | Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
| от 0,1 до 120 В | 10 мВ | ±(0,0005-иуст+ 0,06) | ±(0,00025-иизм + 0,03) |
| от 0,1 до 1000 В | 100 мВ | ±(0,0005-иуСт+ 0,6) | ±(0,00025-иизм+ 0,3) |
| Примечания: 1. иуст - значение напряжения постоянного тока, установленное на нагрузке, В 2. иизм - значение напряжения постоянного тока, измеренное нагрузкой, В | |||
Таблица 2 - Основные метрологические характеристики в режиме измерения и
воспроизведения силы постоянного тока
| Диапазон измерений и воспроизведения силы постоянного тока | Дискретность установки | Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
| от 0 до 48 А | 1 мА | ±(0,0005-1уст+ 0,048) | ±(0,0005-1изм+ 0,048) |
| от 0 до 480 А | 10 мА | ±(0,0005-1уст+ 0,48) | ±(0,0005-1изм+ 0,48) |
| Примечания: 1. 1уст - значение силы постоянного тока, установленное на нагрузке, А 2. 1изм - значение силы постоянного тока, измеренное нагрузкой, А | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 100 до 240 от 50 до 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 771x483x438 |
| Масса, кг, не более | 60 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106 |
на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нагрузка электронная программируемая | АКИП-1366Е-1200-480 | 1 шт. |
| Кабель питания с сетевой вилкой | _ | 1 шт. |
| Руководство по эксплуатации | 551.001.2022РЭ | 1 экз. |
приведены в разделе 4 «Описание режимов работы» руководства по эксплуатации 551.001.2022РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
