| Номер в госреестре | 86502-22 |
| Наименование СИ | Изделие |
| Обозначение типа СИ | 8МЦБ3 ИТБС.461211.018 |
| Изготовитель | Акционерное общество "Конструкторское бюро завода "Россия" (АО "КБ завода "Россия"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Изделие 8МЦБ3 ИТБС.461211.018 (далее - изделие) предназначено для формирования и хранения собственной шкалы времени (ШВ), синхронизированной со шкалой всемирного координированного времени (UTC), а также выдачи сигналов опорной частоты 50 МГц.
К изделию данного типа относится изделие зав. № 61319001.
Принцип действия изделия основан на формировании внутренней ШВ, синхронизированной со шкалой UTC(SU). Формирование внутренней шкалы осуществляется путем деления частоты 10 МГц, поступающей от встроенного рубидиевого стандарта частоты, и последующей оцифровки меток времени, получаемых в результате деления этой частоты. Синхронизация внутренней ШВ со шкалой UTC(SU) осуществляется по сигналам спутниковой навигационной системы, принимаемым антеннами ГЛОНАСС/GPS, которые обрабатываются встроенными приемниками сигналов ГЛОНАСС/GPS.
Конструктивно изделие состоит из двух идентичных комплектов (комплект А и комплект Б), работающих совместно и установленных в единой стойке синхронизатора (СС), общего оборудования (коммутатор ЛВС1, коммутатор ЛВС2, а также сервисного оборудования (коммутатор консоли).
Каждый из комплектов включает в себя блок опорных частот БОЧ, блок синхронизатора времени БСВ и блок электропитания БЭП.
Формирование внутренней ШВ комплекта осуществляется блоком БСВ путем деления частоты 10 МГц, поступающей от блока БОЧ, и последующей оцифровки меток времени, получаемых в результате деления этой частоты.
Блок БОЧ содержит в своем составе рубидиевый генератор частоты с номинальной частотой 5 МГц. БОЧ получает на свой вход метки опорной частоты 1PPS, поступающие от приемника сигналов ГЛОНАСС/GPS.
Блок БЭП обеспечивает преобразование напряжений 220 В переменного тока, поступающих от двух независимых первичной сетей в напряжения постоянного тока 27 В, а также их объединение с целью обеспечения бесперебойности питания.
СС представляет собой шкаф напольного размещения, выполненный с использованием деталей и сборочных единиц 19-дюймовых конструкций Евромеханика. Каждый комплект имеет по четыре выхода опорной частоты 50 МГц, а также по четыре выхода импульсных сигналов частотой 1 Гц.
Заводской номер наносится промышленным методом на переднюю дверь шкафа, в котором располагается СС, и представляет собой последовательность цифр.
Общий вид изделия, обозначение мест нанесения знаков утверждения типа, поверки, заводского номера и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения знака поверки Места нанесения заводского номера
\ Место нанесения знака утверждения типа
Места пломбировки от
БЭП
доступа
БСВ
БСВ
БЭП
БСВ

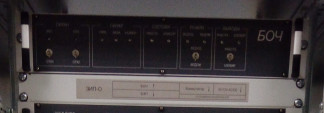

Рисунок 1 - Общий вид изделия, обозначение мест нанесения знаков утверждения типа, поверки, заводского номера и схема пломбировки от несанкционированного доступа
Программное обеспечение (ПО), предназначенное для дистанционного управления прибором через интерфейсы RS-422A, RS-232C и ETHERNET, с персонального компьютера, функционирующего под операционной системой Linux, не является метрологически значимым и разработано для потребителя в соответствии с требованиями ГОСТ 26.003-80 (таблица 1).
Таблица 1 - Идентификационные данные ПО, поставляемого на CD-диске с изделием
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Программа «БСВ» RUS.HIbC.00047-02 32 01 | Программа «Тест 1 8МЦБ3» RUS.HIbC.00050-01 32 01 | Программа «Тест 2 8МЦБ3» RUS.HIbC.00051-01 32 01 |
| Номер версии (идентификационный номер) ПО | V01.01 | V1 | V1 |
| Цифровой идентификатор ПО | C6FB90EC | 5AA9EE72 | C5C88435 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-32 | CRC-32 | CRC-32 |
С изделием на CD поставляется:
- специальное программное обеспечение (СПО) Программа «БСВ» RUS.HIEC.00047-02 32 01 не является метрологически значимой составной частью изделия 8МЦБ3;
- СПО Программа «Тест 1 8МЦБ3» RUS.HIEC.00050-01 32 01 не является метрологически значимой составной частью изделия 8МЦБ3;
- СПО Программа «Тест 2 8МЦБ3» RUS.HIEC.00051-01 32 01 не является метрологически значимой составной частью изделия 8МЦБ3;
СПО Программа «БСВ» используется при обеспечении функционирования изделия 8МЦБ3, в котором применены программируемые электро-радио изделия;
СПО Программа «Тест 1 8МЦБ3» и Программа «Тест 2 8МЦБ3» не используется при штатной эксплуатации изделия, и является сервисным (тестовым) программным обеспечением, предназначенным для демонстрации возможностей.
СПО Программа «БСВ» поставляется на CD диске, является резервным программным обеспечением (средство восстановления ПО). При выпуске с завода-изготовителя данное СПО уже предустановлено в изделии.
СПО Программа «БСВ», установленное в изделии выполняет следующие функции:
- формирование собственной шкалы времени, синхронизированной со шкалой (UTC+Оч) по сигналам СНС ГЛОГАСС;
- выдачу на внешние СВТ пользователя информации о зарегистрированных моментах времени по двум каналам ЛВС, реализованным на базе Gigabit Ethernet 1000 BASE-T;
- управление и выдача состояния изделия потребителям по двум каналам ЛВС.
Конструкция изделия исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение частоты выходного синусоидального сигнала, Г ц | 5-107 |
| Среднеквадратическое значение напряжение выходных синусоидальных сигналов на нагрузке 50 Ом, В | от 0,65 до 1,45 |
| Параметры импульсных сигналов: - номинальное значение частоты, Г ц - напряжение логического «0», В - напряжение логического «1», В - длительность импульсов, нс - время фронта и среза импульсов, нс, не более | 1 от 0 до 0,4 от 4,5 до 5,2 400±10 20 |
| Пределы допускаемой абсолютной погрешности воспроизведения ШВ относительно ШВ UTC(SU) в режиме автоматической синхронизации по сигналам ГЛОНАСС/GPS, нс | ±500 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 50 МГц, не более: - для интервала времени измерений 1 с - для интервала времени измерений 100 с - для интервала времени измерений 1 сут | 140’10 2-10-11 5-10-11 |
| Спектральная плотность мощности случайных отклонений фазы в спектре выходного сигнала 50 МГц, дБ/Гц, не более: - при отстройке от несущей частоты на 1 кГц - при отстройке от несущей частоты на 10 кГц - при отстройке от несущей частоты на 100 кГц | минус 110 минус 115 минус 115 |
| Относительный уровень спектральных побочных составляющих при отстройке от несущей в пределах от 0,1 до 100 МГц (за исключением второй гармоники основной частоты), дБ, не более | минус 60 |
| Относительный уровень мощности второй гармоники основной частоты, дБ, не более | минус 30 |
| Разбег сигналов по фазе между выходами одного комплекта, °, не более | 5 |
| Разбег сигналов по фазе между выходами двух комплектов, °, не более | 18 |
| Разность шкал времени на выходах одного комплекта, нс | ±10 |
| Разность между шкалами времени на выходах двух комплектов, работающих в режиме автоматической синхронизации по сигналам ГЛОНАСС, нс | ±220 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 198 до 231 50±1 |
| Потребляемая мощность, В-А, не более | 300 |
| Масса, кг, не более: - стойка синхронизатора - блок антенный | 165 0,5 |
| Габаритные размеры, мм, не более - стойка синхронизатора (высота х ширина х глубина) - блок антенный (диаметр х высота) | 1800x650x850 110x190 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Условия эксплуатации стойки синхронизатора: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25°С, %, не более | от 5 до 40 80 |
| Условия эксплуатации блока антенного: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 35°С, %, не более | от минус 50 до 70 100 |
| Изделие обеспечивает сохранение своих характеристик после воздействия: - пониженной температуры окружающего воздуха, °С, не менее - повышенной температуры окружающего воздуха, °С, не более | минус 65 50 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель изделия.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стойка синхронизатора СС | ИТБС.467882.026 | 1 шт. |
| Блок антенный | ТСЮИ.464659.036 ТУ | 1 шт. |
| Комплект ЗИП-0 | ИТБС.461211.018 ЗИ | 1 шт. |
| Комплект эксплуатационных документов | ИТБС.461211.018 ВЭ | 1 экз. |
| Комплект монтажных частей | ИТБС.461921.021 | 1 шт. |
приведены в разделе 1 «Описание и работа изделия» документа «Изделие 8МЦБЗ. Руководство по эксплуатации. ИТБС.461211.018 РЭ».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ИТБС.461211.018ТУ. Изделие ИТБС.461211.018. Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
