| Номер в госреестре | 86514-22 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | ГРАЗ-ППЦ |
| Изготовитель | Акционерное общество "Грабовский автомобильный завод" (АО "Завод ГРАЗ"), Пензенская обл., Бессоновский р-н, с. Грабово |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны ГРАЗ-ППЦ (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Принцип действия ППЦ основан на заполнении их жидкостями до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из стальной сварной цистерны, с утеплением или без утепления, постоянного или переменного сечения, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна может состоять из одной или может быть разделена на несколько герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой, квадратной или прямоугольной формы с установленным указателем уровня налива в виде металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос по дополнительному заказу.
ППЦ имеют варианты исполнения ППЦ-18,5; ППЦ-22,0; ППЦ-24,0; ППЦ-26,0; ППЦ-27,0; ППЦ-28,0; ППЦ-29,0; ППЦ-30,0; ППЦ-31,0; ППЦ-32,0; ППЦ-33,0; ППЦ-35,0; ППЦ-36,0; ППЦ-37,7; ППЦ-40,0; ППЦ-42,0, которые отличаются геометрическими размерами и номинальной вместимостью.
Заводские (идентификационные номера VIN) наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом. Общие виды ППЦ представлены на рисунках 1 и 2.

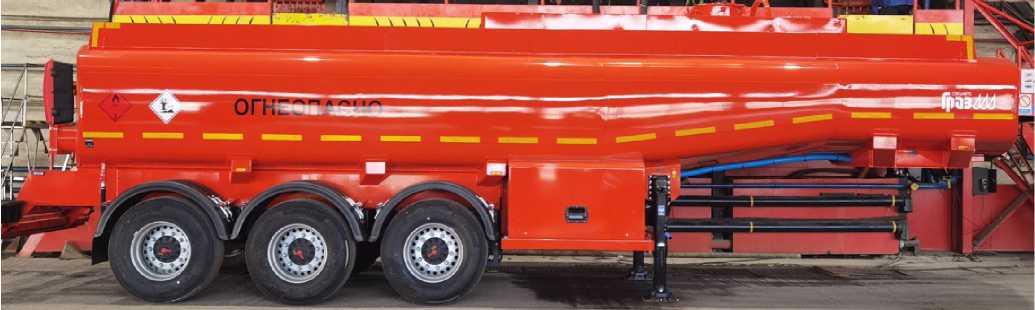

Рисунок 1 - Общий вид полуприцепа-цистерны ГРАЗ-ППЦ-26,0

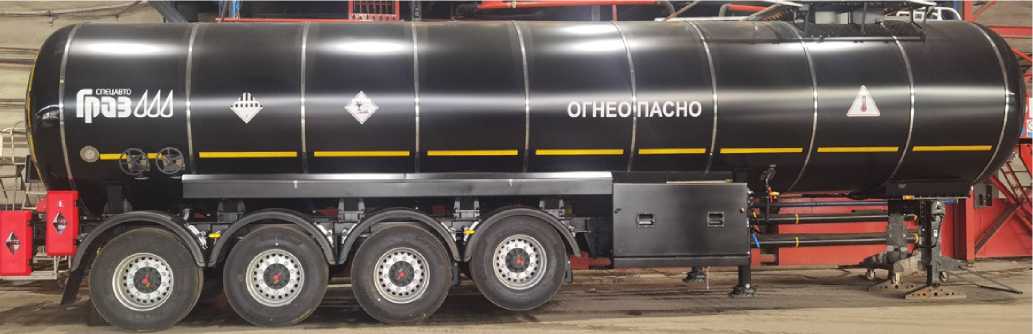

Рисунок 2 - Общий вид полуприцепа-цистерны ГРАЗ-ППЦ-30,0 с теплоизоляцией
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3 и 4.

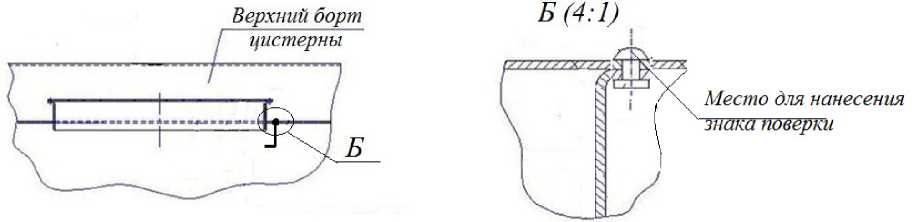

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

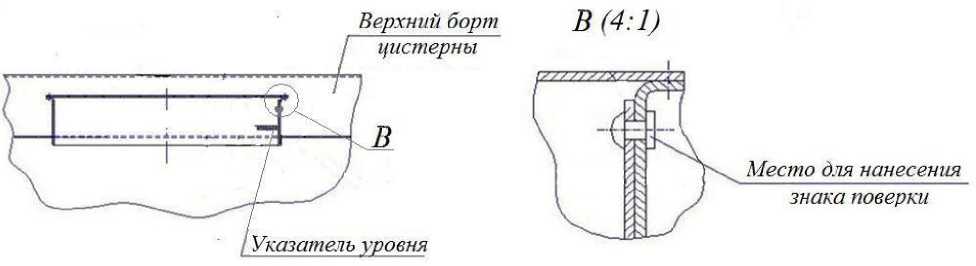

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| ГРАЗ-ППЦ-18,5 | ГРАЗ-ППЦ-22,0 | ГРАЗ-ППЦ-24,0 | ГРАЗ-ППЦ-26,0 | ГРАЗ-ППЦ-27,0 | |
| Номинальная вместимость, дм3 | 18500 | 22000 | 24000 | 26000 | 27000 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| ГРАЗ-ППЦ-28,0 | ГРАЗ-ППЦ-29,0 | ГРАЗ-ППЦ-30,0 | ГРАЗ- ППЦ-31,0 | ГРАЗ-ППЦ-32,0 | |
| Номинальная вместимость, дм3 | 28000 | 29000 | 30000 | 31000 | 32000 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| ГРАЗ-ППЦ-33,0 | ГРАЗ-ППЦ-35,0 | ГРАЗ-ППЦ-36,0 | ГРАЗ-ППЦ-37,7 | ГРАЗ-ППЦ-40,0 | |
| Номинальная вместимость, дм3 | 33000 | 35000 | 36000 | 37700 | 40000 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| ГРАЗ-ППЦ-42,0 | |
| Номинальная вместимость, дм3 | 42000 |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допустимой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| ГРАЗ-ППЦ-18,5 | ГРАЗ-ППЦ-22,0 | ГРАЗ-ППЦ-24,0 | ГРАЗ-ППЦ-26,0 | ГРАЗ-ППЦ- 27,0 | |
| Снаряженная масса*, кг, не более | 7000* | 7500* | 10500* | 11000* | 10000* |
| Длина, мм, не более | 16100 | 16100 | 16100 | 16100 | 16100 |
| Ширина, мм, не более | 2550 | 2550 | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 | 4000 | 4000 |
* с утеплением увеличение снаряжённой массы не более чем на 1200 кг.
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| ГРАЗ-ППЦ-28,0 | ГРАЗ-ППЦ-29,0 | ГРАЗ-ППЦ-30,0 | ГРАЗ- ППЦ-31,0 | ГРАЗ-ППЦ-32,0 | |
| Снаряженная масса*, кг, не более | 10000* | 10600* | 10500* | 10800* | 10900* |
| Длина, мм, не более | 16100 | 16100 | 16100 | 16100 | 16100 |
| Ширина, мм, не более | 2550 | 2550 | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 | 4000 | 4000 |
* с утеплением увеличение снаряжённой массы не более чем на 1200 кг.
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| ГРАЗ-ППЦ-33,0 | ГРАЗ-ППЦ-35,0 | ГРАЗ-ППЦ-36,0 | ГРАЗ-ППЦ-37,7 | ГРАЗ-ППЦ-40,0 | |
| Снаряженная масса*, кг, не более | 10000* | 11800* | 11200* | 11500* | 11800* |
| Длина, мм, не более | 16100 | 16100 | 16100 | 16100 | 16100 |
| Ширина, мм, не более | 2550 | 2550 | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 | 4000 | 4000 |
* с утеплением увеличение снаряжённой массы не более чем на 1200 кг.
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| ГРАЗ-ППЦ-42,0 | |
| Снаряженная масса*, кг, не более | 12200* |
| Длина, мм, не более | 16100 |
| Ширина, мм, не более | 2550 |
| Высота, мм, не более | 4000 |
| * с утеплением увеличение снаряжённой массы не более чем на 1200 кг. | |
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку методом гравировки
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна ГРАЗ-ППЦ | ГРАЗ-ППЦ-ХХХ | 1 шт. |
| Запасные части, инструменты и принадлежности | - | 1 комплект |
| Руководство по эксплуатации | 37.253. 295-2018 РЭ | 1 шт. |
| Формуляр | граз-ппц-ооооооофо | 1 шт. |
приведены в руководстве по эксплуатации 37.253. 295-2018 РЭ раздел 7.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)»;
ТУ 4525.108.71230407-2018 Полуприцепы-цистерны ГРАЗ-ППЦ. Технические условия.
