| Номер в госреестре | 86517-22 |
| Наименование СИ | Толщиномеры |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | INSIZE Co., Ltd., КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры предназначены для измерений толщины листовых материалов.
Принцип действия состоит в измерении величины вертикального перемещения подвижного измерительного наконечника при измерении толщины листовых материалов, помещенных между подвижным измерительным стержнем и неподвижным измерительным наконечником. Величину перемещения считывают на отсчетном устройстве. Для отвода измерительного стержня имеется арретир.
Толщиномеры состоят из корпуса, неподвижного плоского измерительного наконечника, подвижного плоского измерительного стержня, отсчетного устройства и арретира для толщиномеров с нормированным измерительным усилием.
Толщиномеры моделей 2361, 2363, 2364, 2365, 2366, 2367, 2862, 2863, 2866, 2875 имеют аналоговое отсчетное устройство, моделей 2860, 2871, 2872, 2873, 2876, 2877 -цифровое отсчетное устройство.
Толщиномеры изготавливаются следующих моделей:
- 2361, исполнение 2361-10;
- 2363, исполнение 2363-10;
- 2364, исполнений 2364-10, 2364-10В, 2364-1;
- 2365, исполнений 2365-10, 2365-20; 2365-10В; 2365-20В;
- 2366, исполнений 2366-30, 2366-30В;
- 2367, исполнение 2367-10А;
- 2860, исполнение 2860-25;
- 2862, исполнений 2862-101, 2862-102;
- 2863, исполнение 2863-10;
- 2866, исполнение 2866-10;
- 2871, исполнений 2871-10, 2871-101;
- 2872, исполнение 2872-10;
- 2873, исполнение 2873-10;
- 2875, исполнений 2875-30, 2875-50;
- 2876, исполнение 2876-10;
- 2877, исполнений 2877-4, 2877-10.
Толщиномеры отличаются между собой общим видом, метрологическими и техническими характеристиками.
Логотип
наносится на паспорт толщиномеров типографским
методом, на лицевую поверхность циферблата или корпуса отсчетного устройства краской или лазерной маркировкой.
Общий вид толщиномеров указан на рисунках 1 - 16.
Варианты исполнений измерительных наконечников толщиномеров моделей 2364, 2366, 2365 указаны на рисунке 17.
Заводской номер наносится на боковую или заднюю поверхность отсчетного устройства (для толщиномеров моделей 2361, 2363 заводской номер наносится с оборотной стороны корпуса толщиномера) краской или лазерной маркировкой в формате цифрового или буквенно-цифрового обозначения.
Модель толщиномеров указана на лицевой или задней поверхности отсчетного устройства, в обозначении исполнения значимыми считать первые четыре цифры до знака «дефис».
Пломбирование толщиномеров от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.
Рисунок 1 - Общий вид толщиномеров модели 2361, исполнения 2361-10
Рисунок 2 - Общий вид толщиномеров модели 2363, исполнения 2363-10

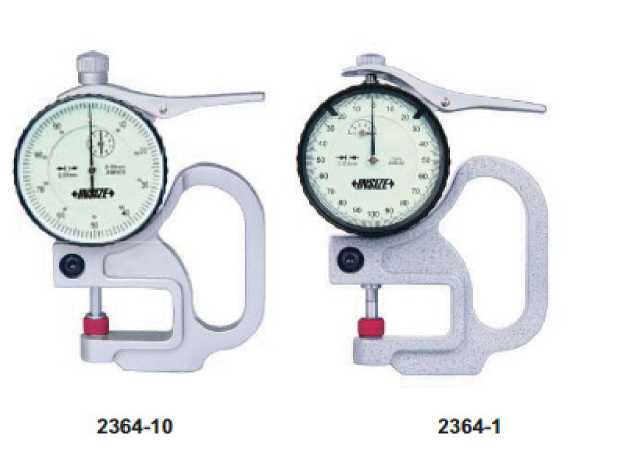

Рисунок 3
Общий вид толщиномеров модели 2364, исполнений 2364-10 и 2364-1
2365-10

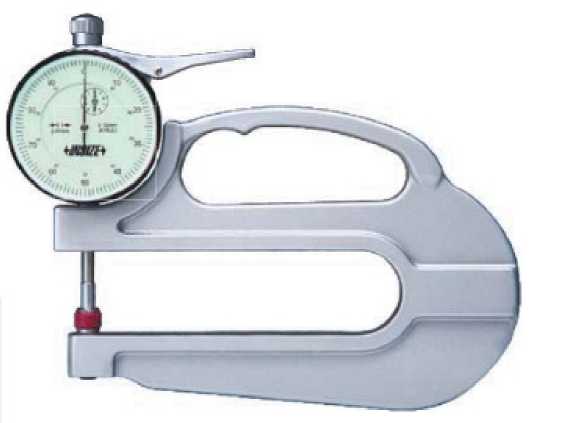

Рисунок 4 - Общий вид толщиномеров модели 2365, исполнения 2365-10
Рисунок 5 - Общий вид толщиномеров модели 2366, исполнения 2366-30
Рисунок 6 - Общий вид толщиномеров модели 2367, исполнения 2367-10А

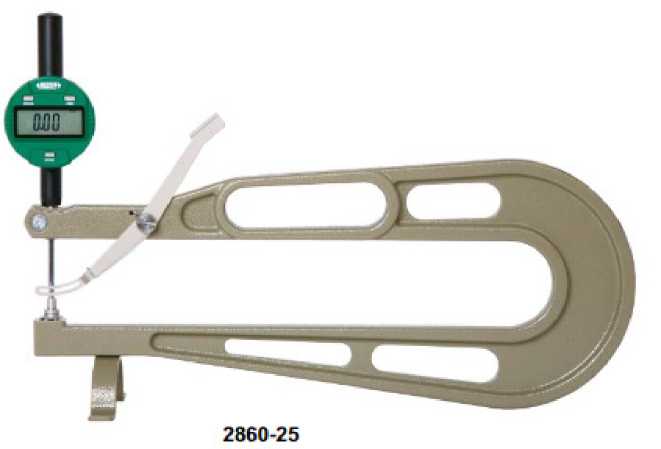

Рисунок 7 - Общий вид толщиномеров модели 2860, исполнения 2860-25
2862-101
Рисунок 8 - Общий вид толщиномеров модели 2862, исполнения 2862-101
2863-10
Рисунок 9 - Общий вид толщиномеров модели 2863, исполнения 2863-10
Рисунок 10
Общий вид толщиномеров модели 2866, исполнения 2866-10
Рисунок 11
Общий вид толщиномеров модели 2871, исполнения 2871-101
2872-10
Рисунок 12
Общий вид толщиномеров модели 2872, исполнения 2872-10
2873-10
Рисунок 13 - Общий вид толщиномеров модели 2873, исполнения 2873-10

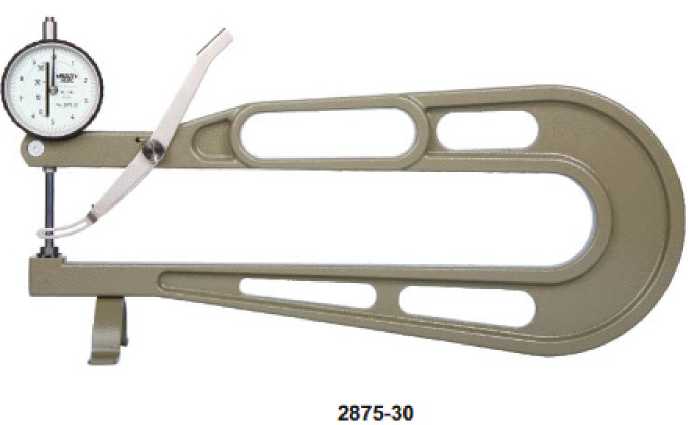

Рисунок 14 - Общий вид толщиномеров модели 2875, исполнения 2875-30
Рисунок 15 - Общий вид толщиномеров модели 2876, исполнения 2876-10
2877-4 2877-10

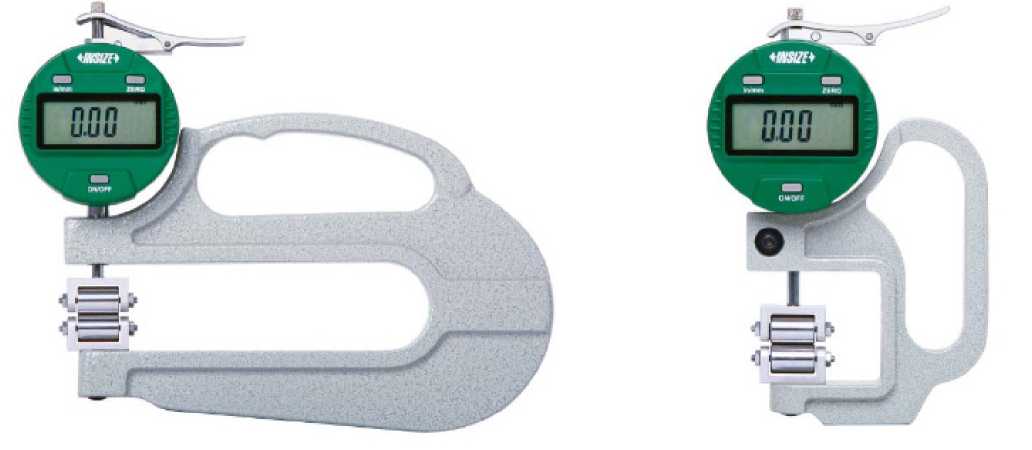

Рисунок 16 - Общий вид толщиномеров модели 2877, исполнений 2877-4 и 2877-10

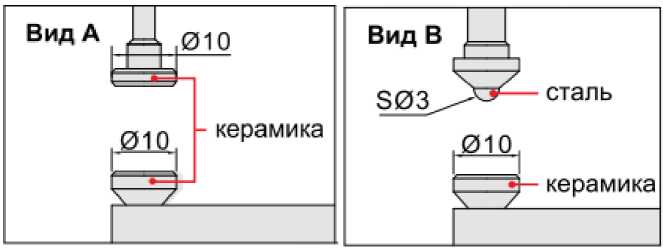

Рисунок 17 - Варианты исполнений измерительных наконечников толщиномеров моделей 2364, 2366, 2365
Таблица 1 - Метрологические и технические характеристики
| Модель | Исполнение | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Вылет скобы, мм, не менее | Пределы допускаемой абсолютной погрешности, мм |
| 2361 | 2361-10 | От 0 до 10 | 0,1 | 14 | ±0,050 |
| 2363 | 2363-10 | От 0 до 10 | 0,01 | 10 | ±0,030 |
| 2364 | 2364-10 | От 0 до 10 | 0,01 | 30 | ±0,020 |
| 2364-10В | От 0 до 10 | 0,01 | 30 | ±0,020 | |
| 2364-1 | От 0 до 1 | 0,001 | 30 | ±0,005 | |
| 2365 | 2365-10 | От 0 до 10 | 0,01 | 120 | ±0,020 |
| 2365-20 | От 0 до 20 | 0,01 | 120 | ±0,030 | |
| 2365-10В | От 0 до 10 | 0,01 | 120 | ±0,020 | |
| 2365-20В | От 0 до 20 | 0,01 | 120 | ±0,030 | |
| 2366 | 2366-30 | От 0 до 30 | 0,01 | 30 | ±0,035 |
| 2366-30В | От 0 до 30 | 0,01 | 30 | ±0,035 | |
| 2367 | 2367-10А | От 0 до 10 | 0,01 | 21 | ±0,020 |
| 2860 | 2860-25 | От 0 до 25,4 | 0,01 | 300 | ±0,050 |
| 2862 | 2862-101 | От 0 до 10 | 0,05 | 35 | ±0,100 |
| 2862-102 | От 0 до 10 | 0,05 | 60 | ±0,100 | |
| 2863 | 2863-10 | От 0 до 10 | 0,05 | 35 | ±0,100 |
| 2866 | 2866-10 | От 0 до 10 | 0,05 | 35 | ±0,100 |
| 2871 | 2871-10 | От 0 до 10 | 0,01 | 30 | ±0,020 |
| 2871-101 | От 0 до 10 | 0,001 | 30 | ±0,005 | |
| 2872 | 2872-10 | От 0 до 10 | 0,01 | 120 | ±0,020 |
| 2873 | 2873-10 | От 0 до 10 | 0,01 | 35 | ±0,020 |
| 2875 | 2875-30 | От 0 до 30 | 0,1 | 400 | ±0,050 |
| 2875-50 | От 0 до 50 | 0,1 | 700 | ±0,050 | |
| 2876 | 2876-10 | От 0 до 10 | 0,01 | 21 | ±0,020 |
| 2877 | 2877-4 | От 0 до 4,5 | 0,01 | 120 | ±0,020 |
| 2877-10 | От 0 до 10 | 0,01 | 30 | ±0,020 |
Таблица 2 - Условия эксплуатации и средний срок службы
| Наименование параметра | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, % | +15 до +25 от 40 до 80 |
| Полный средний срок службы, лет, не менее | 4 |
наносится на титульный лист паспорта типографским методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Толщиномер | - | 1 шт. |
| Футляр | - | 1 шт. |
| Элемент питания для толщиномеров с цифровым отсчетным устройством | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Порядок работы» паспорта толщиномеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 39.42.61-001-01356294 «Толщиномеры. Технические условия».
