Трансформаторы тока ТФНД-110М, 86518-22

Трансформаторы тока ТФНД-110М (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	86518-22
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТФНД-110М
Изготовитель	Завод "Электроаппарат", г. Ленинград (изготовлены в 1963 г.)
Год регистрации	2022
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора тока служит высоковольтный ввод выключателя) трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Корпус трансформатора тока снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.

К трансформаторам тока данного типа относятся трансформаторы тока с зав №№ 2498, 2500.

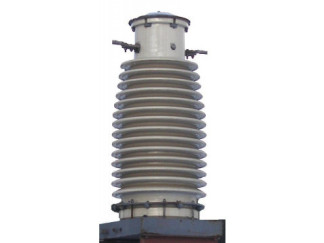

Общий вид трансформатора тока представлен на рисунке 1.

Знак поверки наносится на свидетельство о поверке.

Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.

Место пломбировки

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Заводской номер	2498, 2500
Г од выпуска	1963
Номинальное напряжение, кВ	110
Номинальная частота, Г ц	50
Номинальный первичный ток, А:	300, 600
Номинальный вторичный ток, А	5
Номинальная вторичная нагрузка при cos ф=0,8, В^А	30
Класс точности вторичных обмоток	0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °C

от -45 до +40

Знак утверждения типа

на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Трансформатор тока ТФНД-110М	2 шт.
Трансформатор тока ТФНД-110М. Паспорт	2 шт.
