| Номер в госреестре | 86519-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 |
| Изготовитель | Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод"), г. Москва (изготовлены в 1970 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения НКФ-110-57 (далее по тексту - трансформатор напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформатор напряжения состоит из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформатора напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Корпус трансформатора напряжения снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения с зав №№ 980271, 980275, 980291, 980323, 980329, 980289.
Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.

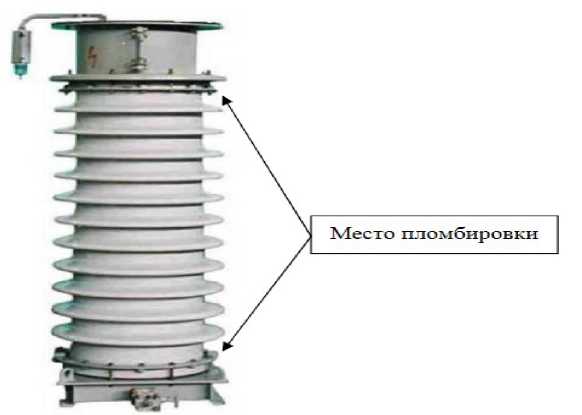

Рисунок 1 - Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики НКФ-110-57
| Наименование характеристики | Значение | ||
| Заводские номера | 980271 980275 980291 980323 980329 980289 | ||
| Номинальное напряжение первичной обмотки, В | 110000/V3 | ||
| Номинальное напряжение вторичной обмотки: - основной, В - дополнительной, В | 100/^3 100 | ||
| Номинальная частота, Гц | 50 | ||
| Класс точности основной вторичной обмотки | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 600 | 1200 |
| Предельная мощность: - максимальная, В •А - дополнительной обмотки, ВА | 2000 1200 | ||
Таблица 2 - Основные технические характеристики НКФ-110-57
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C | от -45 до +40 |
на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-110-57 | 6 шт. |
| Трансформатор напряжения НКФ-110-57. Паспорт | - | 6 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
