| Номер в госреестре | 86520-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ-110 |
| Изготовитель | ПАО "Запорожтрансформатор", Украина (изготовлены в 1993, 1994 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ-110 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока изготовлены в исполнениях: ТФЗМ-11ОБ-1У1, ТФЗМ-110Б-IVY1.
Корпус трансформатора тока снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам тока данного типа относятся трансформаторы тока с зав №№ 58255, 58266, 58257, 58391, 58397, 58619, 58573, 8176, 58267, 8144.

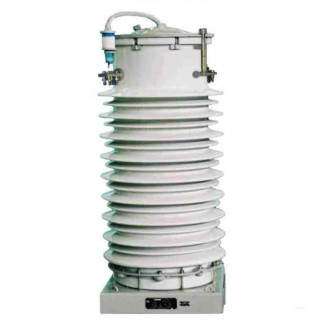

Общий вид трансформатора тока представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.
Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений и схема пломбировкиот несанкционированного доступа
Таблица 1 - Метрологические характеристики ТФЗМ-110
| Наименование характеристики | Значение | |
| Заводской номер | 8176, 8144 | 58255, 58266, 58257, 58391, 58397, 58619, 58573, 58267 |
| Г од выпуска | 1993 | 1994 |
| Номинальное напряжение, кВ | 110 | |
| Наибольшее рабочее напряжение, кВ | 126 | |
| Номинальный первичный ток, А | 300, 600 | |
| Номинальный вторичный ток, А | 5 | |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | |
| Номинальная вторичная нагрузка при cos ф=0,8, ВА | 30 | |
| Номинальная частота, Г ц | 50 | |
| Масса, кг, не более | 440 | |
Таблица 2 - Основные технические характеристики ТФЗМ-110
| Наименование характеристики | Значение |
| Условия эксплуатации: - Температуцра окружающей среды, °C | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока ТФЗМ-110 (заводские номера: 58255, 58266, 58257, 58391, 58397, 58619, 58573, 8176, 58267, 8144.) | 10 шт. |
| Трансформатор тока ТФЗМ-110. Паспорт | 10 экз. |
Приведены в разделе «Общие сведения» паспорта трансформатора.
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений
(ГСИ).Трансформаторы тока. Методика поверки.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
