| Номер в госреестре | 86522-22 |
| Наименование СИ | Счётчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | ZR |
| Изготовитель | "ZENNER International GmbH & Co. KG", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики холодной и горячей воды крыльчатые ZR (далее - счётчики) предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СанПиН 2.1.4.2496-09, протекающей по трубопроводам в жилых домах и промышленных зданиях.
Счётчики состоят из крыльчатого преобразователя расхода и счётного механизма. Крыльчатый преобразователь состоит из корпуса с крышкой, внутри которого расположена крыльчатка. Счётный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема.
Принцип работы счётчиков состоит в измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Поток воды через входной патрубок попадает внутрь преобразователя расхода и далее поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка. Затем вода изливается из выходного патрубка преобразователя расхода. Число оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки в зависимости от модификации счётчиков передается в счётный механизм непосредственно через общую ось (счётчики-«мокроходы») либо посредством магнитной муфты (счётчики-«сухоходы»), защищенной от воздействия извне антимагнитным кольцом. Счётный механизм обеспечивает, благодаря масштабирующему редуктору, возможность снятия показаний счётчика воды в целых м3 и долях м3 (литрах). В счётном механизме также могут присутствовать стрелочные указатели и сигнальная звёздочка, обеспечивающие повышение разрешающей способности счётчика, в том числе при его поверке или калибровке.
Счётчики выпускаются в пяти модификациях: ET, MT, MNK, IMF, Minomess. В зависимости от модификации, счётчики могут иметь определённые исполнения.
Счётчики модификации ET - одноструйные счётчики горячей и холодной воды, с диаметром условного прохода от 15 до 20 мм, вращение крыльчатки передается в счётный механизм посредством магнитной муфты («сухоход»). Счётчики модификации МТ -многоструйные счётчики горячей и холодной воды, с диаметром условного прохода от 15 до 50 мм, вращение крыльчатки передается в счётный механизм посредством магнитной муфты -«сухоход». Структура обозначения счётчиков модификаций ET, MT: Х1Х2Х3Х4-Х5-Х6-Х7-Х8, где Х1 - исполнение по распределению потока: «Е» - одноструйный или «М» - многоструйный; Х2 - исполнение по смазке счётного механизма: «Т» - «сухоход»; Х3 - исполнение по температуре измеряемой воды: «К» - холодной (от плюс 5 до плюс 50 °С) или «W» - горячей (от плюс 5 до плюс 90 °С); Х4 - исполнение по способу съёма измерительной информации: «D» - конструкция счётчика (счётный механизм оснащен специальным дисковым и/или стрелочным указателем, а корпус имеет технологическое посадочное крепление) позволяет установить накладной электронный модуль EDC, для снятия измерительной информации и передачи ее на внешние устройства; Х5 - исполнение по особенностям монтажа: «FA» или «F» - для монтажа на вертикальном трубопроводе с нисходящим потоком, «ST» - то же, но с восходящим потоком; Х6 - наличие встроенного датчика электрических импульсов на базе геркона: «I» -наличие датчика; «N» - датчика нет, но возможно дооснащение внешним датчиком такого типа; Х7 - особенность корпуса: «M» - счётный механизм со смотровым окном из минерального стекла; Х8 - особенность корпуса: «СС» - счётный механизм помещён в вакуумный медный стакан со смотровым окном. Обозначения Х5, Х7, Х8 у конкретной модели счётчика могут отсутствовать в зависимости от его исполнения, допускается приводить обозначения Х5, Х6, Х7, Х8 в другом порядке с сохранением значащих символов.
Счётчики модификации MNK - многоструйные счётчики холодной воды, с диаметром условного прохода от 15 до 50 мм, вращение крыльчатки передается в счётный механизм непосредственно через общую ось - «мокроход». Структура обозначения счётчиков модификации MNK: Х1Х2Х3-Х4-Х5, где Х1 - исполнение по распределению потока: «М» -многоструйный; Х2 - исполнение по смазке счётного механизма: «N» - «мокроход»; Х3 -исполнение по температуре измеряемой воды: «К» - холодная (от плюс 5 до плюс 50 °С); Х4 -особенность корпуса: «RP» - защищённый «мокроход», счётный механизм которого помещён в герметичную глицериновую капсулу; Х5 - наличие встроенного датчика электрических импульсов на базе геркона: «I» - наличие датчика; «N» - датчика нет, но возможно дооснащение внешним датчиком такого типа. Обозначение Х4 у стандартного исполнения счётчика модификации MNK отсутствует.
Счётчики модификации IMF - многоструйные счётчики, с диаметром условного прохода от 25 до 40 мм, вращение крыльчатки передается в счётный механизм посредством магнитной муфты - «сухоход». Особенностью данной модификации является встроенный датчик электрических импульсов на базе геркона, также данная модификация имеет исполнения по особенностям монтажа: «FA» или «F» - для монтажа на вертикальном трубопроводе с нисходящим потоком, «ST» - то же, но с восходящим потоком. Данная модификация преимущественно предназначена для работы в составе теплосчётчиков.
Счётчики модификации Minomess - одноструйные счётчики горячей и холодной воды, с диаметром условного прохода от 15 до 20 мм, вращение крыльчатки передается в счётный механизм посредством магнитной муфты - «сухоход». Особенностью данной модификации является встроенный электронный модуль EDC для беспроводной передачи измерительной информации.
Счётчики с импульсным датчиком на базе геркона или электронным модулем EDC позволяют проводным или беспроводным способом дистанционно передавать электрические импульсы пропорционально количеству прошедшей через счётчик воды, и/или другую измерительную информацию.
Счётчики предназначены для эксплуатации как в виде самостоятельного устройства, так и в составе информационно измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.
Счётчики предназначены для установки как на горизонтальных, так и на вертикальных участках трубопроводов.
Многоструйный счётчик отличается от одноструйного наличием рассекателя потока, разделяющего поток воды перед лопастями крыльчатки на несколько струй.
Нанесение знаков поверки и утверждения типа на счётчики не предусмотрено.

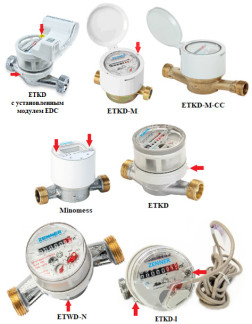

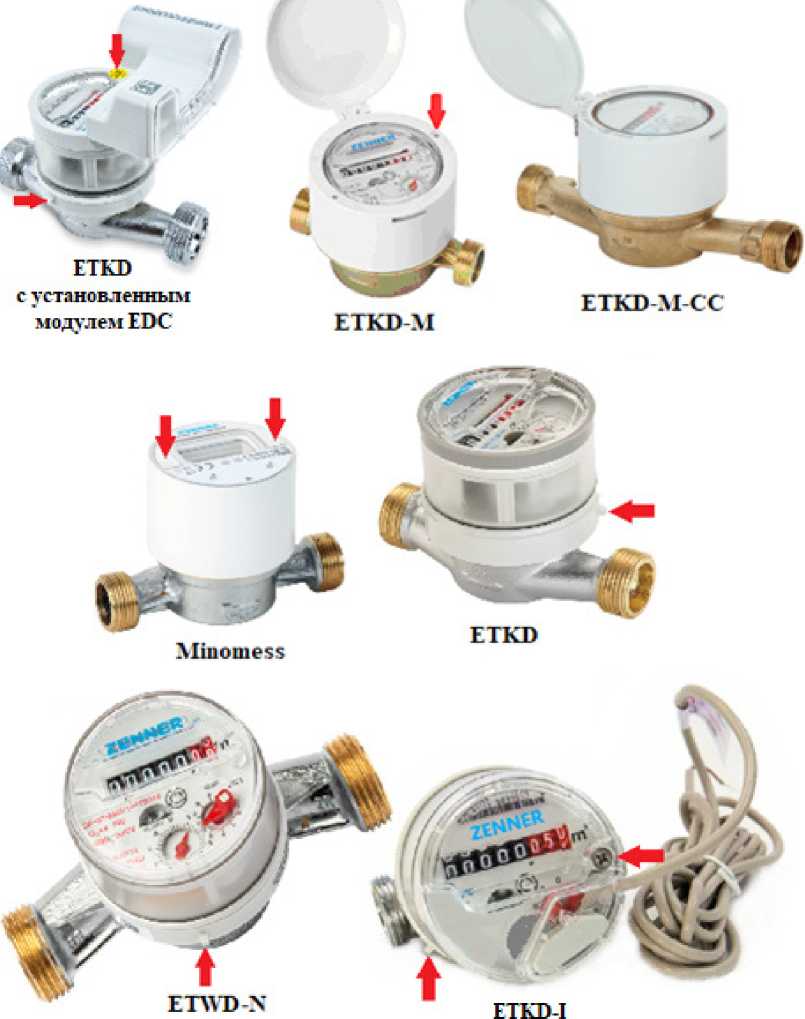

Внешний вид и места пломбировки счётчиков модификаций ЕТ и Minomess представлены на рисунке 1. Пломбирование модификации ЕТ осуществляется пластиковым пломбировочным кольцом, модификации Minomess - пластиковой штифтовой пломбой, установленной в отверстия крышки счётного механизма. Места нанесения пломб обозначены стрелками на рисунке.
Рисунок 1

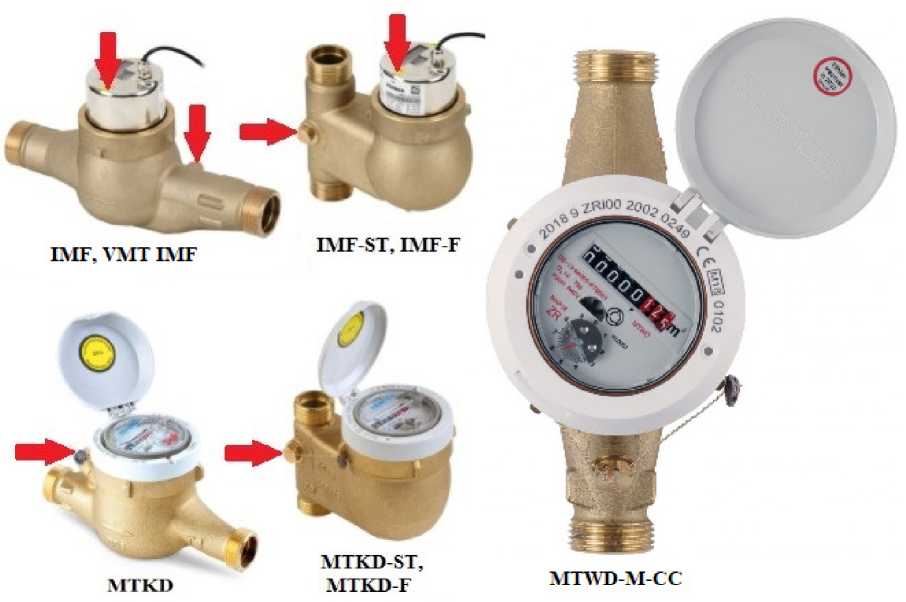

Внешний вид и места пломбировки счётчиков модификаций MT и IMF представлены на рисунке 2. Пломбирование модификаций MT и IMF осуществляется проволочно-свинцовой пломбой, продетой через ушко на корпусе счётчика и отверстие в заглушке регулировочного винта. Места нанесения пломб обозначены стрелками на рисунке.
Рисунок 2

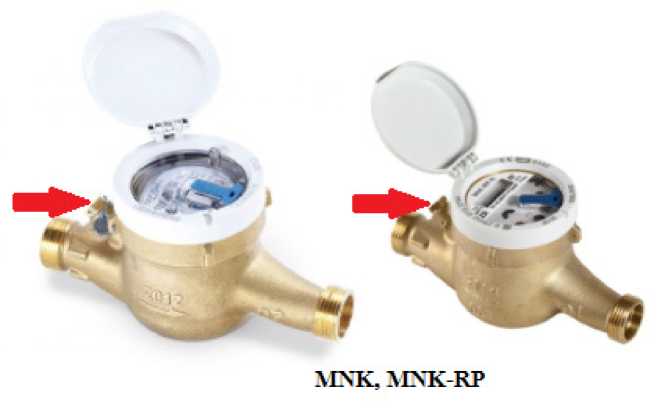

Внешний вид и места пломбировки счётчиков модификации MNK представлены на рисунке 3. Пломбирование модификации MNK осуществляется проволочно-свинцовой пломбой, продетой через ушко на корпусе счётчика и отверстие в заглушке регулировочного винта. Места нанесения пломб обозначены стрелками на рисунке.
Рисунок 3

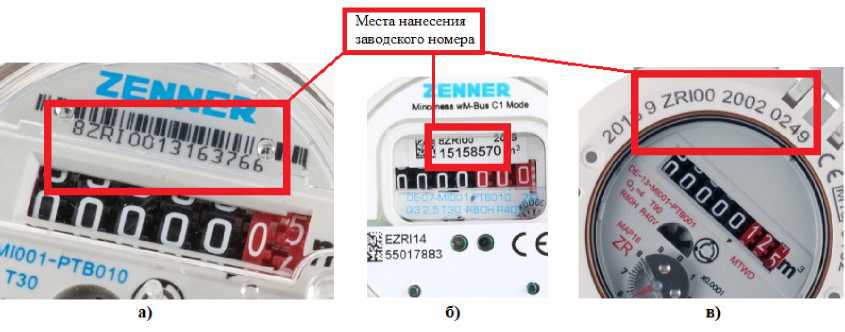

Заводской номер представляет собой цифробуквенное обозначение вида ABCD0000000000, 0ABC00 00000000 или 0000 00000000. Такой номер наносится на лицевую часть счётчика, как отмечено на рисунке 4. Допускается для идентификации конкретного счётчика, в том числе в его паспорте, указывать только последние 8 цифр номера (например, на рисунке 1: 13163766; 15158570; 20020249). При наличии на лицевой части двух заводских номеров приоритетным является указанный внутри корпуса счётчика либо на кольце счётного механизма; второй номер в этом случае (EZRI14 55017883 на рисунке 1 б) относится к встроенному электронному модулю EDC.
Рисунок 4
Для дистанционного получения результатов измерений со счётчиков используется электронный модуль EDC (встроенный в корпус счётчиков модификации Minomess или накладной, может применяться со счётчиками модификаций ET, MT), который имеет внутреннее микропрограммное обеспечение (далее - МПО).
МПО записывается в память модуля EDC при изготовлении и в дальнейшем не может быть изменено, прочитано или загружено через какой-либо интерфейс, поскольку пользователь не имеет к нему доступа. МПО обеспечивает передачу во внешние системы результатов измерений и диагностической информации в соответствии с работой счётчика.
Идентификационные данные МПО приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование МПО | ZR EDC |
| Номер версии (идентификационный номер) МПО, не ниже | 1.0 |
| Цифровой идентификатор МПО | - |
Уровень защиты ПО и измерительной информации от преднамеренных и случайных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, м3/ч | в соответствии с таблицей 3 |
| Пределы допускаемой относительной погрешности измерений объема, % - для модификаций ET, MT, MNK, Minomess от Qi до Q2 от Q2 до Q4 включ. - для модификации IMF класс 2 класс 3 | ±5 ±2 ±(2+0,02-qp/q) ±(3+0,05^qp/q), но не более ±5 |
| Примечание - Обозначения и значения Qi, Q2, Q4, qp в соответствии с таблицей 3, м3/ч; q - объемный расход при котором происходит измерение, м3/ч. | |
Таблица 3 - Значения минимального, номинального и максимального объемного расхода счётчиков в зависимости от модификации
| Модификации ЕТ, Minomess | |||||||||||||||||||
| Номинальный диаметр (Dn), мм | 15 | 20 | |||||||||||||||||
| Номинальный расход (Qn), м3/ч | 1,0 | 1,5 | 1,5 | 2,5 | |||||||||||||||
| Постоянный расход (Q3), м3/ч | 1,6 | 2,5 | 2,5 | 4,0 | |||||||||||||||
| Максимальный расход (Q4), м3/ч | 2,0 | 3,1 | 3,1 | 5,0 | |||||||||||||||
| Ориентация при монтаже (далее - монтаж)* | Н | V | н | V | н | V | Н | V | |||||||||||
| Диапазон соотношений (Q3/Q1) | R100 | R80 | R40 | R160 | R80 | R63 | R40 | R160 | R80 | R63 | R40 | R160 | R80 | R63 | R40 | ||||
| Переходный расход (Q2), м3/ч | 0,026 | 0,032 | 0,064 | 0,026 | 0,050 | 0,064 | 0,100 | 0,026 | 0,050 | 0,064 | 0,100 | 0,040 | 0,080 | 0,100 | 0,160 | ||||
| Минимальный расход (Qi), м3/ч | 0,016 | 0,020 | 0,040 | 0,016 | 0,031 | 0,040 | 0,063 | 0,016 | 0,031 | 0,040 | 0,063 | 0,025 | 0,050 | 0,063 | 0,100 | ||||
| Порог чувствительности (Пч), л/ч, не более | 5 | 9 | 5 | 9 | 5 | 9 | 7 | 9 | 13 | ||||||||||
| Модификация МТ | |||||||||||||||||||
| Dn, мм | 15 | 20 | 25 | 32 | 40 | 50 | |||||||||||||
| Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 | |||||||||||||
| Q3, м3/ч | 2,5 | 4,0 | 6,3 | 10 | 16 | 25 | |||||||||||||
| Q4, м3/ч | 3,1 | 5,0 | 7,9 | 13 | 20 | 31 | |||||||||||||
| Монтаж* | н | V | Н | V | Н | V | н | V | Н | V | н | V | |||||||
| Q3/Q1 | R100 | R80 | R40 | R160 | R80 | R40 | R160 | R80 | R50 | R160 | R80 | R50 | R160 | R80 | R40 | R160 | R80 | R40 | |
| Q2, М3/ч | 0,040 | 0,050 | 0,100 | 0,040 | 0,080 | 0,160 | 0,063 | 0,126 | 0,253 | 0,100 | 0,200 | 0,400 | 0,160 | 0,320 | 0,640 | 0,250 | 0,500 | 1,000 | |
| Qi, м3/ч | 0,025 | 0,031 | 0,063 | 0,025 | 0,050 | 0,100 | 0,039 | 0,079 | 0,160 | 0,063 | 0,125 | 0,250 | 0,100 | 0,200 | 0,400 | 0,156 | 0,310 | 0,625 | |
| Пч, л/ч, не более | 9 | 9 | 17 | 17 | 39 | 45 | |||||||||||||
| Модификация MNK | |||||||||||||||||||
| Dn, мм | 15 | 20 | 25 | 32 | 40 | 50 | |||||||||||||
| Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 | |||||||||||||
| Q3, м3/ч | 2,5 | 4,0 | 6,3 | 10 | 16 | 25 | |||||||||||||
| Q4, м3/ч | 3,1 | 5,0 | 7,9 | 13 | 20 | 31 | |||||||||||||
| Монтаж* | н | V | Н | V | Н | V | н | V | Н | V | н | ||||||||
| Q3/Q1 | R200 | R160 | R50 | R200 | R160 | R80 | R200 | R160 | R80 | R200 | R160 | R80 | R200 | R160 | R63 | R160 | R80 | ||
| Q2, М3/ч | 0,020 | 0,030 | 0,080 | 0,032 | 0,040 | 0,080 | 0,050 | 0,063 | 0,126 | 0,080 | 0,100 | 0,200 | 0,120 | 0,160 | 0,500 | 0,250 | 0,500 | ||
| Qi, м3/ч | 0,013 | 0,015 | 0,050 | 0,020 | 0,025 | 0,050 | 0,032 | 0,039 | 0,079 | 0,050 | 0,063 | 0,125 | 0,080 | 0,100 | 0,250 | 0,156 | 0,310 | ||
| Пч, л/ч, не более | 3 | 4 | 9 | 9 | 19 | 24 | |||||||||||||
Продолжение таблицы 3
| Модификация IMF | |||||||
| Номинальный диаметр Dn, мм | 25 | 32 | 40 | ||||
| Номинальный расход qp, м3/ч | 3,5 | 6,0 | 10,0 | ||||
| Минимальный расход qi, м3/ч | 0,12 | 0,14 | 0,24 | 0,12 | 0,24 | 0,20 | 0,40 |
| Максимальный расход qs, м3/ч | 7,0 | 12,0 | 20,0 | ||||
| Примечание: H - горизонтально, V - вертикально | |||||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Рабочие условия эксплуатации - диапазон температур измеряемой среды, °С - модификации ETK, MTK, MNK, Minomess - модификации ETW, MTW, Minomess - модификация IMF - максимальное рабочее давление, МПа - диапазон температур окружающей среды, °С - относительная влажность при +35 °С, не более - атмосферное давление, кПа | от +5 до +30 или от +5 до +50 от +5 до +90 от +5 до +120 1,6 или 2,5 от +5 до +55 95 от 84,0 до 106,7 | |||||
| Модификации ET, Minomess габаритные размеры счётчиков, мм, не более - условный диаметр, мм - длина - ширина - высота масса, кг, не более | ||||||
| 15 80 или 110 или 130 76 95 0,55 | 20 80 или 130 76 95 0,65 | |||||
| Модификации МТ, MNK, IMF габаритные размеры счётчиков, мм, не более - условный диаметр, мм - длина - ширина - высота масса, кг, не более | ||||||
| 15 170 100 200 1,6 | 20 190 100 200 1,6 | 25 260 110 210 2,2 | 32 260 110 210 2,3 | 40 300 120 220 4,2 | 50 300 170 250 4,4 | |
| Емкость счётного механизма, м3, до | 99999,9999 | |||||
| Средний срок службы, лет | 12 | |||||
| Средняя наработка на отказ, ч | 110000 | |||||
наносится на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Счётчик | 1 шт. | Поставляется в соответствиис заказом |
| Комплект монтажных частей (гайки, прокладки, штуцеры) | 1 компл. | |
| Паспорт | 1 шт. |
изложены в разделе «Метод измерений» документа «Счётчики холодной и горячей воды крыльчатые ZR. Паспорт».
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия “ZENNER International GmbH & Co. KG”, Германия.
