| Номер в госреестре | 86523-22 |
| Наименование СИ | Системы измерения перепада давлений |
| Обозначение типа СИ | С 041 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения перепада давлений С041 (далее - системы) предназначены для преобразования в электрический сигнал перепада давлений жидких и газообразных агрессивных и неагрессивных сред в системах терморегулирования, пневмогидросистемах ракетно-космической техники.
Система состоит из индуктивного преобразователя (ПИ) и блока усиления (БУ), соединенных между собой кабельной перемычкой. Для защиты от обрыва проводов внутри кабельной перемычки расположен металлический канат.
Основными составными частями ПИ являются (см.рисунок 2):
- чувствительный элемент, состоящий из мембраны со штоком (поз.1), к которому приварена ферромагнитная втулка (поз.2);
- преобразователь (поз.3), состоящий из двух катушек индуктивности, соединенных в мостовую схему, и являющихся активными плечами моста. В качестве пассивных плеч моста используются тензорезисторы.
Принцип работы системы основан на дифференциально-индуктивном методе преобразования. Выходной сигнал изменяется в зависимости от приложенной к ПИ разности давлений. ПИ имеет две приемные полости, в которые подается давление рабочей среды через штуцеры А и Б. Большее давление подается в штуцер А. Разность давлений, подаваемых в штуцера А и Б, вызывает прогиб мембраны и перемещение ферромагнитного штока внутри преобразователя, которое ведет к изменению индуктивности катушек преобразователя и следовательно к разбалансу мостовой схемы, пропорционально величине разности давлений. Разбаланс мостовой схемы преобразуется БУ в аналоговый сигнал - напряжение постоянного тока.
Установка ПИ на изделии осуществляется гайкой М20х1,5-6Н, входящей в состав системы, а для установки БУ предусмотрены четыре отверстия 04,5 Н14 на его корпусе.
Соединение ПИ с БУ (разъем ВХОД 1) опломбировано металлической пломбой (с проволокой) в соответствии ОСТ 92-8918 способом 1. При установке системы на изделие допускается расстыковывать ПИ с БУ, с последующим пломбировкой бумажной пломбой место соединения розетки ВХОД Х1 и вилки ВХОД Х1 в соответствии с ОСТ 92-8918.
Нанесение знака поверки и знака утверждения типа на датчики не предусмотрено.

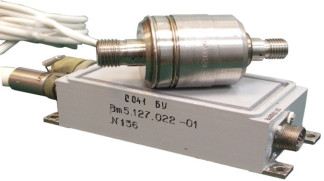

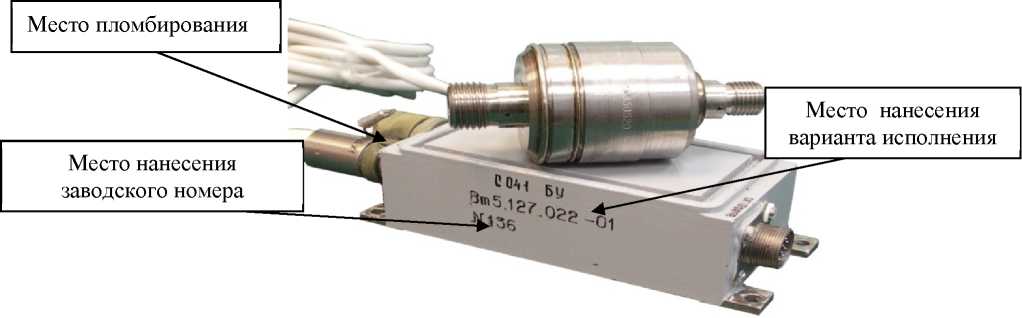

Общий вид системы, место обозначения варианта исполнения, заводского номера и место пломбирования приведены на рисунке 1. Габаритно-установочные размеры системы приведены на рисунке 2.
Системы имеют 11 вариантов исполнения в зависимости от диапазона измерений и варианта исполнения блока усиления в соответствии с таблицей 1.
Таблица 1
| Индекс и вариант исполнения системы | Диапазон измерений, 105 Па (кгс/см2) | Вариант исполнения блока усиления |
| С 041 | от 0 до 0,3 | Вm5.127.022-01 |
| С 041-01 | от 0 до 0,6 | Вm5.127.022-01 |
| С 041-02 | от 0 до 1,25 | Вm5.127.022-01 |
| С 041-03 | от 0 до 2,5 | Вm5.127.022-01 |
| С 041-04 | от 0 до 5 | Вm5.127.022-01 |
| С 041-05 | от 0 до 0,3 | Вm5.127.022-03 |
| С 041-06 | от 0 до 0,6 | Вm5.127.022-03 |
| С 041-07 | от 0 до 1,25 | Вm5.127.022-03 |
| С 041-08 | от 0 до 2,5 | Вm5.127.022-03 |
| С 041-09 | от 0 до 5 | Вm5.127.022-03 |
| С 041-10 | от минус 1,25 до 1,25 | Вm5.127.022-01 |
Рисунок 1- Общий вид системы
1 - мембрана; 2 - втулка (ферромагнитная); 3 - преобразователь;
4 - кабельная перемычка; ПИ - преобразователь индуктивный; БУ - блок усиления

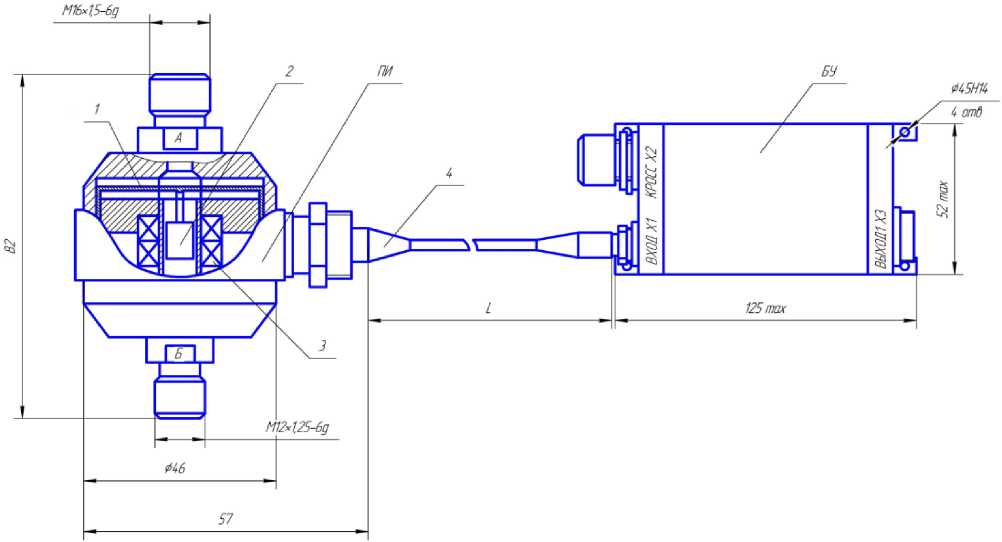

Рисунок 2 - Габаритно-установочные размеры системы
отсутствует.
Метрологические и технические характеристики системы представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики систем измерения перепада давлений С 041
| Наименование характеристики | Значение |
| Диапазоны измерений перепада давлений, х105 Па (кгс/см2): - для исполнения С 041, С 041-05; - для исполнения С 041-01, С 041-06; - для исполнения С 041-02, С 041-07; - для исполнения С 041-03, С 041-08; - для исполнения С 041-04, С 041-09; - для исполнения С 041-10 | от 0 до 0,3 от 0 до 0,6 от 0 до 1,25 от 0 до 2,5 от 0 до 5 от минус 1,25 до 1,25 |
| Начальный выходной сигнал, В: - для исполнений С 041 - С 041-09; - для исполнений С 041-10 | 0,5 ± 0,25 3 ± 0,25 |
Окончание таблицы 2
| Наименование характеристики | Значение |
| Номинальный выходной сигнал, В - при подаче номинального давления в штуцер А: - для исполнений С 041 - С 041-09; - для исполнений С 041-10. - при подаче номинального давления в штуцер Б: - для исполнений С 041-10 | 5,7 ± 0,25 5,5 ± 0,25 0,5 ± 0,25 |
| Пределы допускаемой основной приведенной к нормирующему значению выходного сигнала1) погрешности измерений 2), %: - для исполнений С 041 - С 041-09; - для исполнений С 041-10 | ± 1,5 ± 2,5 |
| Пределы допускаемой дополнительной приведенной к нормирующему значению выходного сигнала погрешности измерений от воздействия температуры окружающей среды, % | ± 5 |
Примечание - 1-Нормирующее значение выходного сигнала - значение равное разности значений номинального и начального выходных сигналов.
2 - Нормальные климатические условия характеризуются: температурой воздуха от + 15 до + 35 0С, относительной влажностью воздуха от 45 до 80 %, атмосферным давлением от 8,6404 до 10,64 04 Па ( от 645 до 795 мм рт. ст.).
Таблица 3 - Технические характеристики систем измерения перепада давлений С 041
| Наименование характеристики | Значение |
| Напряжение питания, В | от 24 до 32 |
| Диапазон температуры окружающей среды, 0С | от минус 50 до + 50 |
| Масса, кг, не более | 0,700 |
| Габаритные размеры, мм, не более: - индуктивный преобразователь; - блок усиления; - длина кабельной перемычки, мм: - для исполнений С 041 - С 041-09; - для исполнений С 041-10 | 82 х 57 х 040 0125 x 52 х 35 2500±150 500±50 |
наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на системы не предусмотрено.
Таблица 4 - Комплектность систем С 041
| Наименование | Обозначение | Количество |
| Система | С 041 | 1 шт. |
| Формуляр | Вт 1.430.041 ФО | 1 экз. |
| Техническое описание и инструкция по эксплуатации | Вт 1.430.041 ТО | 1 экз. |
| Методика поверки | 1 экз. | |
| Инструкция по входному контролю | Вт1.430.041И11 | 1 экз. |
Методика измерений содержится в техническом описании и инструкции по эксплуатации Вт1.430.041ТО
Вт1.430.041ТУ. Системы измерения перепада давления С 041. Технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа».
| Зарегистрировано поверок | 36 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
