Государственный реестр средств измерений

Уровнемеры радиоизотопные УР, 86528-22

86528-22
Уровнемеры радиоизотопные УР предназначены для непрерывных, бесконтактных измерений уровня жидких и сыпучих веществ, суспензий и пульп, и регулирования положения границы раздела двух сред в технологических резервуарах.
Карточка СИ
Номер в госреестре 86528-22
Наименование СИ Уровнемеры радиоизотопные
Обозначение типа СИ УР
Изготовитель Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), г. Дубна, Московская обл.
Год регистрации 2022
Срок свидетельства 26.08.2027
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Уровнемеры радиоизотопные УР предназначены для непрерывных, бесконтактных измерений уровня жидких и сыпучих веществ, суспензий и пульп, и регулирования положения границы раздела двух сред в технологических резервуарах.

Описание

Принцип действия уровнемеров радиоизотопных УР (далее - уровнемеры) основан на зависимости ослабления (поглощения) гамма-излучения от толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию об уровне измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение уровня.

Конструктивно уровнемеры состоят из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации БОИ-9К, монтажных элементов.

Уровнемеры имеют 4 исполнения в зависимости от метрологических характеристик и типа блока детектирования: УР-0,5К, УР-1,0К, УР-1,5К и УР-1,8К. УР-0,5К включает в себя блок детектирования БГДС-61.500; УР-1,0К включает в себя блок детектирования БГДС-61.1000; УР-1,5К включает в себя блок детектирования БГДС-61.1500; УР-1,8К включает в себя блок детектирования БГДС-61.1800.

Блок детектирования представляет из себя пластиковый сцинтиллятор на основе полистирола, через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы. В состав комплексов может входить несколько блоков детектирования, позволяющие увеличивать диапазон измерений уровня до 8 м.

В уровнемерах применяется источник гамма-излучения с радионуклидами 137Cs или 60Co, помещённый в блок гамма-источников типа БГИ-А в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.

Заводской номер уровнемеров наносится на маркировочные таблички (шильдик), закрепленные на корпусе блока детектирования механическим способом с нанесением номера ударным методом. Заводской номер имеет числовой формат. Конструкцией уровнемеров не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус уровнемеров металлический, окрашиваемый в цвета, которые определяет изготовитель.

Общий вид уровнемеров представлен на рисунках 1-3. Место нанесения заводского номера представлено на рисунке 1. Схема пломбирования от несанкционированного доступа представлены на рисунке 2.

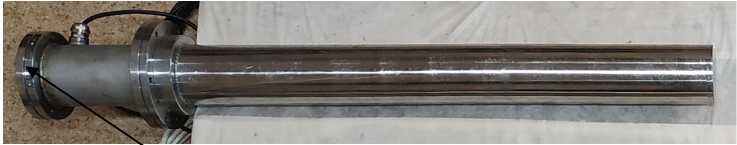

Место нанесения заводского номера

Рисунок 1 - Общий вид блоков детектирования

Место пломбирования

Рисунок 2 - Общий вид блоков обработки информации

Рисунок 3 - Общий вид блоков гамма-излучения

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами и пломбированием корпуса блока обработки информации.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

v1-1

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня (для одного детектора)1, мм:

- УР-0,5К

от 0 до 500

- УР-1,0К

от 0 до 1000

- УР-1,5К

от 0 до 1500

- УР-1,8К

от 0 до 1800

Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности2, %:

- УР-0,5К

±1,0

- УР-1,0К

±1,0

- УР-1,5К

±2,0

- УР-1,8К

±2,0

Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности при имитационном способе поверки2, %:

- УР-0,5К

±1,5

- УР-1,0К

±1,5

- УР-1,5К

±2,5

- УР-1,8К

±2,5

Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности при изменении температуры окружающего воздуха от нормальной на каждые 10 °C, %

±0,25

Примечания:

1Верхнее значение диапазона измерений уровня определяется комплектацией конкретного

уровнемера и приводится в руководстве по эксплуатации уровнемера.

2Пределы допускаемой основной погрешности измерений уровнемера зависят от метода

поверки, который определяется особенностями места установки, монтажа уровнемера, и приво-

дятся в руководстве по эксплуатации уровнемера.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 187 до 242 от 49,5 до 50,5

Потребляемая мощность, В-А, не более

30

Диапазон выходного аналогового сигнала, мА

от 4 до 20

Габаритные размеры блока гамма-излучения, мм, не более: - длина - ширина - высота

410

290

350

Габаритные размеры блока детектирования, мм, не более:

БГДС-61.500

- диаметр

138

- высота

835

БГДС-61.1000

- диаметр

138

- высота

1345

БГДС-61.1500

- диаметр

138

- высота

1845

БГДС-61.1800

- диаметр

138

- высота

2145

Габаритные размеры блока обработки информации БОИ-9К,

мм, не более:

- длина

190

- ширина

210

- высота

110

Масса блока детектирования, кг, не более:

- БГДС-61.500

20

- БГДС-61.1000

25

- БГДС-61.1500

30

- БГДС-61.1800

35

Масса блока обработки информации БОИ-9К, кг, не более

2

Масса блока гамма-излучения, кг, не более

115

Условия эксплуатации блока детектирования:

- температура окружающей среды, оС

- относительная влажность окружающей среды при температуре 35 оС, без конденсации влаги, %

от -50 до +50

от 10 до 95

Условия эксплуатации блока обработки информации БОИ-9К: - температура окружающей среды, оС

- относительная влажность окружающей среды при

температуре 35 оС, без конденсации влаги, %

от 5 до 40

от 10 до 80

Средняя наработка на отказ, ч

70000

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Уровнемер радиоизотопный

УР

1 шт.1

Упаковка

-

1 шт.

Комплект монтажных элементов

-

1 шт.2

Руководство по эксплуатации

УЛКА.407541.027 РЭ

1 экз.

Примечания:

1 тип и количество блоков гамма-излучения, блоков обработки информации и блоков детектирования в соответствии с заказом

2

2 поставляется по отдельному заказу

Сведения о методах измерений

Приведены в пункте 5 руководства по эксплуатации УЛКА.407541.027 РЭ.

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

УЛКА.407541.027 ТУ Уровнемеры радиоизотопные УР. Технические условия.
