| Номер в госреестре | 86530-22 |
| Наименование СИ | Установки поверочные переносные |
| Обозначение типа СИ | "Стандарт-ВМ" |
| Изготовитель | Общество с ограниченной ответственностью "Современные технологии в Метрологии" (ООО "СТМ"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные переносные «Стандарт-ВМ» (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений объема жидкости в потоке и/или объемного расхода жидкости.
Принцип действия установок основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерений.
Установки состоят из преобразователя расхода тахометрического, гидравлического тракта рабочего контура и системы управления, сбора и обработки информации и изготавливаются в мобильном (переносном) исполнении.
Поверяемое средство измерений объема жидкости не снимается с места эксплуатации, а присоединяется вводным трубопроводом (шлангом) к гидравлическому тракту рабочего контура установок. Жидкость проходит через поверяемое средство измерений, гидравлический тракт рабочего контура установки и преобразователь расхода тахометрический, и далее вытекает по сливному коллектору.
Корпус установки изготовлен из ударопрочного износостойкого пластика черного цвета.
Система управления, сбора и обработки информации включает в себя контроллер, осуществляющий управление режимами работы установки, сбор и обработку измеряемых параметров, формирование протоколов измерений. Контроль установленного объемного расхода жидкости и прошедшего объема жидкости в потоке осуществляется по показаниям дисплея установки. После проведения поверки средства измерения в энергонезависимой памяти измерительновычислительный комплекса сохраняется протокол поверки.

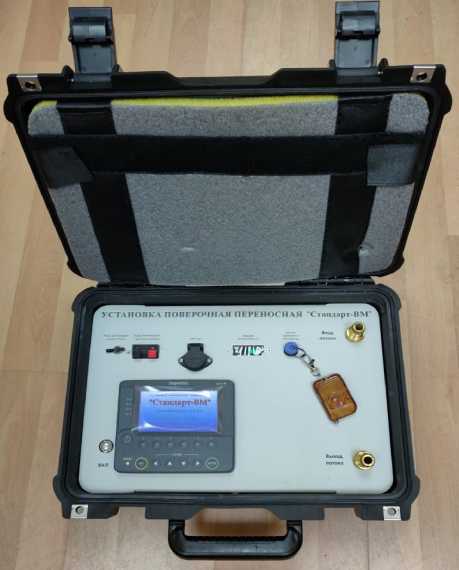

Общий вид установок приведен на рисунке 1.
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется нанесением знака поверки на мастику, расположенную на монтажных винтах на лицевой стороне пластикового корпуса.
Заводской номер в числовом формате наносится на маркировочную табличку, которая крепится на корпус установки, методом клепания.
Общий вид установки с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 1.
Место нанесения знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа

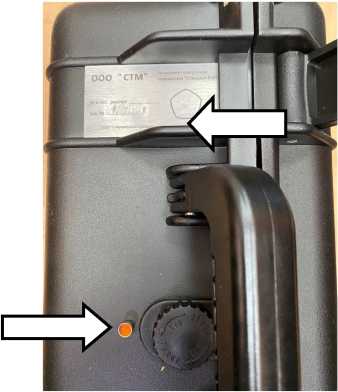

Рисунок 2 - Общий вид средства измерений с указанием мест нанесения знака утверждения типа, знака поверки, заводского номера
Программное обеспечение установок встроенное.
Программное обеспечение установок предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения
Программное обеспечение установки разделяется на метрологически значимую и метрологически незначимую части.
Идентификационные данные метрологически значимой части программного обеспечения приводится в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Стандарт-ВМ |
| Номер версии (идентификационный номер) программного обеспечения | не ниже v 2.0 |
| Цифровой идентификатор программного обеспечения | _ |
Конструкция установки исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) объемного расхода жидкости, м3/ч | от 0,03 до 3 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений | DN 10, DN 15, DN 20 |
| Измеряемая среда | жидкость (вода) |
| Температура измеряемой среды, °C | от +5 до +90 |
| Избыточное давление измеряемой среды, МПа | от 0 до 0,5 |
| Потребляемая мощность, Вт, не более | 12 |
| Г абаритные размеры, мм, не более | |
| - высота | 190 |
| - ширина | 335 |
| - длина | 430 |
| Масса, кг, не более | 6,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % - атмосферное давление, кПа | от +5 до +35 от 30 до 95 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 30000 |
наносится на маркировочную табличку, которая крепится на корпус установки, методом клепания, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная переносная | «Стандарт-ВМ» | 1 шт. |
| Паспорт | УПСВМ.12.050000.001 ПС | 1 экз. |
| Руководство по эксплуатации | УПСВМ.12.050000.001 РЭ | 1 экз. |
приведены в разделе 5 «Работа установки» документа «Установки поверочные «Стандарт-ВМ. Руководство по эксплуатации». УПСВМ.12.050000.001 РЭ
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 2651-001-47761261-2021 Установки поверочные «Стандарт-ВМ». Технические условия.
| Зарегистрировано поверок | 296 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
