| Номер в госреестре | 86533-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | WD |
| Изготовитель | HYOSUNG HEAVY INDUSTRIES CORPORATION, Республика Корея |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока WD (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к прямоугольным контактным площадкам для каждой шины. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.
Трансформаторы выпускаются в одной модификации: WD-122WR.
К трансформаторам данного типа относятся трансформаторы тока WD с зав. №№
20112823, 20112824, 20112825, 20112827, 20112828, 20112829, 20112831, 20112832, 20112833,
20112838, 20112839, 20112840, 20112847, 20112848, 20112849, 20112826, 20112830, 20112834,
20112835, 20112836, 20112837, 20112841, 20112842, 20112843, 20112844, 20112845, 20112846,
20112850, 20112851, 20112852.
Заводской номер нанесен на маркировочную табличку типографским методом в виде цифрового кода.

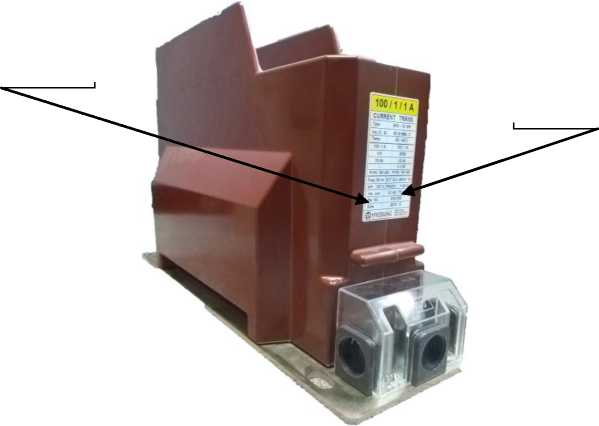

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.

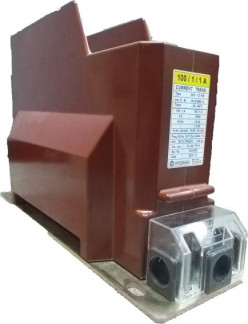

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | 1250 |
| Номинальный вторичный ток, А | 1 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА | 15 |
| Класс точности вторичных обмоток для защиты по ГОСТ 7746-2015 | 5Р |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 355x148x276 |
| Масса, кг, не более | 24 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +40 |
| Средняя наработка на отказ, ч | 263000 |
| Средний срок службы, лет | 25 |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока WD | — | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 25.09.2024 |
