Термогигрометры электронные Ivit (далее - термогигрометры) предназначены для измерений относительной влажности и температуры воздуха помещений.
Термогигрометры электронные Ivit (далее - термогигрометры) предназначены для измерений относительной влажности и температуры воздуха помещений.
| Номер в госреестре | 86535-22 |
| Наименование СИ | Термогигрометры электронные |
| Обозначение типа СИ | Ivit |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ"), г. Новосибирск |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Термогигрометры электронные Ivit (далее - термогигрометры) предназначены для измерений относительной влажности и температуры воздуха помещений.
Принцип действия термогигрометров основан на измерении и преобразовании сигналов первичного преобразователя температуры и относительной влажности в цифровую форму быстродействующим АЦП и отображении значений температуры и влажности на ЖК-дисплее. Принцип действия комплексного чувствительного элемента относительной влажности и температуры основан на зависимости диэлектрической проницаемости влагочувствительного слоя из полимера от количества сорбированной влаги в емкостном сенсоре влажности и температурной зависимости электрического сопротивления.
Термогигрометры Ivit выполнены в пластмассовом корпусе с ЖК-дисплеем и отсеком элементов питания, выпускаются в двух модификациях Ivit-1 и Ivit-2, которые различаются габаритными размерами, элементами питания и наличием в Ivit-2 функции фиксации минимального и максимального измеренного значения.
Маркировка термогигрометров выполнена на шильдике, расположенного на корпусе и содержит: товарный знак предприятия-изготовителя; условное обозначение приборов; знак утверждения типа, единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; номер изделия в формате 5 арабских цифр по принятой нумерации предприятия-изготовителя; дату изготовления (месяц и год).
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) в паспорт.
Общий вид средства измерений представлен на рисунке 1.
Знак утверждения типа наносится на шильд, размещённый на задней панели корпуса (рисунок 2).
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

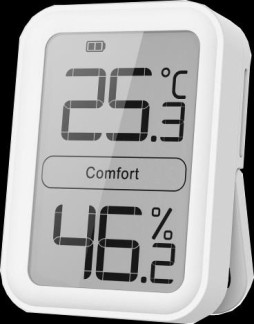

Ivit-1

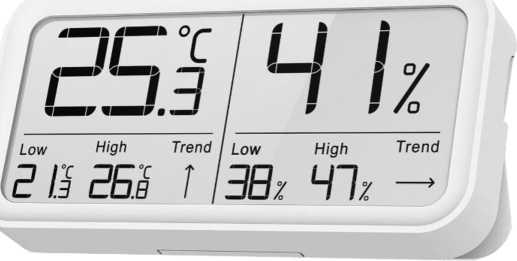

Ivit-2
Рисунок 1 - Общий вид термогигрометров
Дата изг:
Дата изг:
00001
02.2022
ААА(З.ОВ)
■ю в России
02.2022
Баг. 1XCR2450 (3.0 В) Сделано в России
Рисунок 2 - Место нанесения знака утверждения типа
Термогигрометры функционируют под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, хранения (Ivit-2) и представления измерительной информации.
Конструкция термогигрометров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Интерфейс связи отсутствует.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
|
Идентификационное наименование ПО |
Ivit-1 |
Ivit-2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
— |
|
|
Цифровой идентификатор ПО |
— |
|
Основные метрологические и технические характеристики приведены в таблицах 1-2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -10 до +55 |
|
Пределы допускаемой абсолютной погрешности (АТ), °С |
±0,5 |
|
Диапазон измерений относительной влажности в диапазоне температуры окружающего воздуха от +5 °С до +50 °С, % |
от 10 до 95 |
|
Пределы допускаемой основной абсолютной погрешности в диапазоне температуры от +15 °С до +30 °С, % |
±3,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температуры от +5 °С до +15 °С (не включ.) и св. +30 до +50 °С составляет на 10 °С, %/°С |
±0,2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - диапазон относительной влажности окружающего воздуха, % - атмосферного давления, кПа - напряжение питания постоянным током, В |
от +15 до +30 от 30 до 80 от 84,0 до 106,7 3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений |
0,1 |
|
Напряжение питания постоянным током, В Ivit-1 (батареи ААА- 2 шт.) Ivit-2 (батарея CR2450) |
3,0 |
|
Габаритные размеры, мм, не более Ivit-1 Ivit-2 |
68x52x21 118x58x19 |
|
Масса, г, не более Ivit-1 Ivit-2 |
85 45 |
|
Период обновления измеренных параметров на дисплее приборов, с |
10 |
|
Функция фиксации минимального и максимального измеренного значения Ivit-2 |
есть |
|
Наименование характеристики |
Значение |
|
Продолжительность работы приборов от элементов питания, ч не менее |
2016 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность воздуха при +25 °С, % атмосферное давление, кПа |
от -10 до +55 до 95 (без конденсации) от 84,0 до 106,7 |
|
Средняя наработка до отказа, ч, не менее |
23635 |
|
Срок службы, лет, не менее |
5 |
типографским способом на титульный лист эксплуатационной документации и на шильд термогигрометра.
Таблица 4 - Комплектность термогигрометра
|
Наименование |
Обозначение |
Количество, шт. |
|
Термогигрометр электронный |
Ivit-1 (Ivit -2) |
1 |
|
Паспорт и инструкция по применению |
РЭЛС.421413.050 ПС(ЫМ) РЭЛС.421413.052 ПС(!ук-2) |
1 |
|
Руководство по эксплуатации |
РЭЛС.421413.051.РЭ |
1 (по заказу) |
|
Элемент питания AAA* (Ivit-1) |
ГОСТ Р МЭК 60086-2-2011 |
2 |
|
Элемент питания CR2450* (Ivit-2) |
ГОСТ Р МЭК 60086-2-2011 |
1 |
|
Индивидуальная упаковка |
РЭЛС.323229.021 |
1 |
|
* Допускается использование любого элемента питания AAA (Ivit-1) с номинальным напряжением (1,5±0,2) В или для Ivit-2 - CR2450 с номинальным напряжением (3,0±0,7) В. |
||
приведены в руководстве по эксплуатации РЭЛС.421413.051.РЭ «Термогигрометры электронные Ivit», раздел 7.
ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»;
ГОСТ 8.547- 2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»;
Технические условия ТУ 26.51.51-062-57200730-2021 «Термогигрометры электронные Ivit».
