| Номер в госреестре | 86536-22 |
| Наименование СИ | Комплексы мобильные переносные |
| Обозначение типа СИ | МПК-24 |
| Изготовитель | Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы мобильные переносные МПК-24 (далее - комплексы) предназначены для воспроизведений напряжения переменного тока, воспроизведений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току по двух- и четырехпроводной схеме, электрического сопротивления изоляции электрических цепей, измерений электрической ёмкости, а также для проверки электрической прочности изоляции электрических цепей при постоянном и переменном напряжении.
Принцип действия комплексов при измерении электрического сопротивления основан на использовании закона Ома.
Принцип действия комплексов в режимах измерений сопротивления изоляции и проверки прочности изоляции основан на формировании высокого напряжения постоянного или переменного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется. Измерение сопротивления изоляции осуществляется по закону Ома.
Принцип действия комплексов при измерении электрической емкости основан на измерении времени протекания переходного процесса заряда емкости до значения напряжения 5 В на постоянном токе. Регистрируется уровень нарастания напряжения за определенное время при заданном постоянном токе.
Комплексы применяются для многоточечного тестирования кабелей и кабельных жгутов, обнаружения и локализации дефектов проводного монтажа, измерения электрических характеристик кабелей, встроенных радиоэлектронных компонентов, объединительных (кросс) плат, путем подключения к штатным разъемам изделий, а также для регистрации и отображения результатов измерений и расчетных величин.
Комплексы позволяют производить:
- измерение значения электрического сопротивления изоляции;
- измерение электрической прочности изоляции постоянным током;
- вычисление проводимости (через электрическое сопротивление цепи) по 2-х-
проводной схеме;
- вычисление проводимости (через электрическое сопротивление цепи) по 4-х-
проводной схеме;
- измерение значения электрического сопротивления по 2-х-проводной схеме;
- измерение значения электрического сопротивления по 4-х-проводной схеме;
- измерение значений электрической ёмкости;
- проверку экранирования;
- проверку диодов;
- проверку переключения кнопок, реле, переключателей.
Комплексы представляют собой многофункциональные электроизмерительные приборы, построенные по модульному принципу и объединенные в один 19 дюймовый каркас размером 3U, а затем во внешний корпус.
В состав комплекса входят следующие модули:
- интерфейсный модуль, отвечающий за управление другими модулями комплекса, обменом данными с управляющим компьютером (результаты измерений передаются на внешний персональный компьютер (далее - ПК) через интерфейс связи Ethernet) и другими внешними приборами, подключаемыми к комплексу;
- низковольтный модуль, обеспечивающий измерение электрического сопротивления, электрической ёмкости, напряжения постоянного и переменного тока, временных характеристик;
- высоковольтный модуль напряжения постоянного тока до 2120 В (опционально), обеспечивающий измерение сопротивления электрической изоляции цепей, испытание диэлектрической прочности изоляции цепей напряжением постоянного тока;
- высоковольтный модуль напряжения переменного тока до 1500 В (опционально), обеспечивающий испытание диэлектрической прочности изоляции цепей напряжением переменного тока;
- высоковольтные коммутационные модули.
Комплексы имеют возможность работы и от сети питания, и от аккумуляторной батареи.
Управление комплексом осуществляется через персональную электронновычислительную машину (далее - ПЭВМ) с установленным специальным программным обеспечением (далее - СПО). Результаты измерений отображаются на дисплее ПЭВМ.
Комплексы могут функционировать в автоматическом и ручном режиме работы. Для установки длительности тестирования изоляции комплексы оснащены встроенным таймером. Измерение электрического сопротивления может производиться по двухпроводной и четырехпроводной схемам.
Результаты измерений передаются на внешний ПК через интерфейс связи Ethernet. Комплексы имеют режим самопроверки, в ходе которого проверяется измерительная и генераторная часть, а затем - реле коммутирующих плат и проводится измерение сопротивления изоляции каналов.
Конструктивно комплексы выполнены в переносном исполнении с ручками.
Для предотвращения несанкционированного доступа винты крепления корпуса пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Комплексы выпускаются в модификациях, отличающихся между собой габаритными размерами, возможностью установки генератора переменного тока, модуля рефлектометра и дополнительного. Модификации комплексов представлены в таблице 1.
Таблица 1 - Модификации комплексов
| МПК-24-01 | МПК-24-02 | МПК-24-03 | МПК-24-04 | |
| Возможность установки модуля рефлектометра | Нет | Да | Да | Да |
| Возможность установки генератора переменного тока | Нет | Да | Да | Да |
| Возможность подключения дополнительных 19 дюймовых каркасов для увеличения количества каналов | Нет | Нет | Да | Да |
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид комплексов представлен на рисунке 1. Место нанесения знака утверждения типа и место нанесения заводского номера представлены на рисунке 2. Нанесение знака поверки на комплексы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) комплексов не предусмотрено.

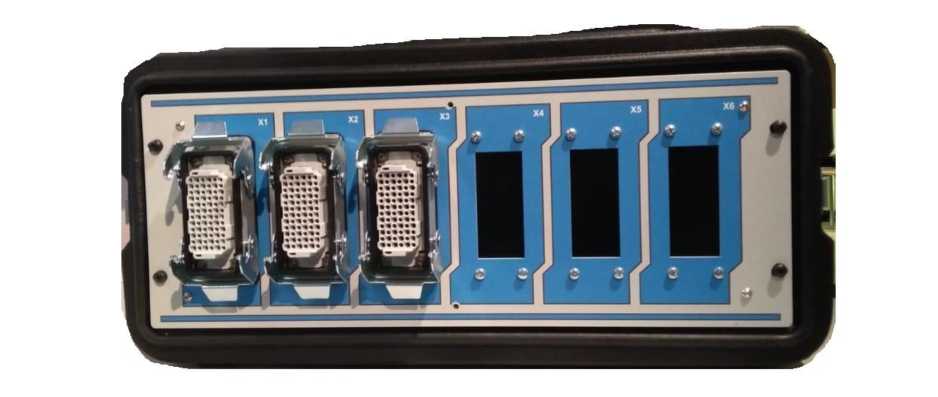

Рисунок 1 - Общий вид комплексов
Место нанесения заводского номера
Место нанесения знака утверждения типа

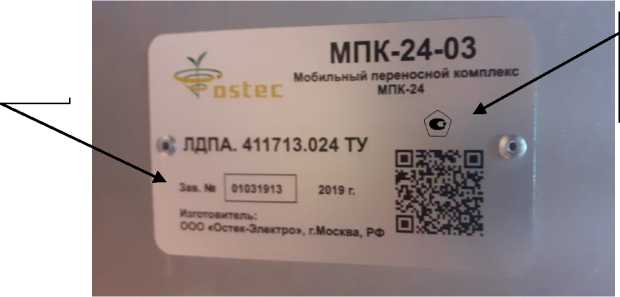

Рисунок 2 - Место нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение (далее - ПО) комплексов состоит из встроенного и внешнего ПО.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологически характеристики комплексов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) комплексов.
Основное назначение встроенного ПО - составление программ тестирования кабелей, жгутов и прочих объектов контроля по электрическим параметрам. В программы тестирования могут входить: проверка на целостность цепей, на отсутствие коротких замыканий между цепями, измерение сопротивления изоляции, испытание изоляции на пробой постоянным и переменным напряжением, измерение сопротивления и ёмкости, падения напряжения на PN-переходе.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО выполняет две основные функции:
- проведение испытаний и измерений, а также запуск программы тестирования;
- редактирование файлов, при этом возможны создание и правка тестовых программ, тестовых и трансляционных файлов.
Идентификационные данные метрологически значимого встроенного ПО комплексов приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | «СОТА» |
| Номер версии (идентификационный номер ПО), не ниже | 1.2 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений напряжения постоянного тока, В | от 0,1 до 2120 |
| Шаг установки значений напряжения постоянного тока, В | 0,001 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %: - в диапазоне от 0,1 до 20 В включ. - в диапазоне св. 20 до 2120 В включ. | ±2 ±5 |
| Диапазон воспроизведений напряжения переменного тока с частотой 50 Гц, в | от 50 до 1500 |
| Шаг установки значений напряжения переменного тока, В | 0,001 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, %: - в диапазоне от 50 до 100 В включ. - в диапазоне св. 100 до 1500 В включ. | ±10 ±5 |
| Диапазон воспроизведений силы постоянного тока, А | от 0,0001 до 2 |
| Шаг установки значений постоянного тока, мкА | 0,1 |
| Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока, % | ±0,5 |
| Диапазон измерений электрического сопротивления изоляции, МОм | от 0,05 до 5000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, %: - в диапазоне от 0,05 до 100 МОм включ. - в диапазоне св. 100 до 5000 МОм включ. | ±5 ±10 |
| Диапазон измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом | от 1 до 10^ 106 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, % | ±1 |
| Диапазон измерений электрического сопротивления постоянному току по четырехпроводной схеме, Ом | от 0,001 до 10-106 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току по четырехпроводной схеме, %: - в диапазоне от 0,001 до 100 Ом включ. - в диапазоне св. 100 до 10-106 Ом включ. | ±1 ±0,5 |
| Пределы измерений электрической емкости: - нижний предел измерений, пФ - верхний предел измерений, мФ | 100 10 |
| Пределы допускаемой относительной погрешности измерений электрической емкости, % | ±10 |
Таблица 4 - Основные технические характеристики
| Характеристики | Значение |
| Электропитание от сети: - напряжение питания переменного тока, В | 230 ±23 |
| - частота переменного тока, Гц | 50 ±0,5 |
| - потребляемая мощность в режиме ожидания/ | 10/60 |
| в рабочем режиме, ВА Электропитание от аккумулятора: - напряжение постоянного тока, В | 24 |
| - емкость, А^ч | 12 |
| - время работы от аккумулятора, ч, не менее | 8 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -10 до +45 |
| - относительная влажность воздуха при температуре окружающего воздуха +25 °С, % | до 80 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более, для модификации: - МПК-24-01 | 500х500х250 |
| - МПК-24-02 | 510x660x380 |
| - МПК-24-03 | 559x540x254 |
| - МПК-24-04 | 483x500x136 |
| Масса, кг, не более, для модификации: - МПК-24-01 | 18 |
| - МПК-24-02 | 37 |
| - МПК-24-03 | 22 |
| - МПК-24-04 | 20 |
| Средняя наработка на отказ, ч | 20000 |
| Характеристики | Значение |
| Средний срок службы, лет | 10 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку комплекса любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс мобильный переносной МПК-24 | ЛДПА.411713.024 | 1 шт. |
| Формуляр | ЛДПА.411713.024 ФО | 1 экз. |
| Руководство по эксплуатации | ЛДПА.411713.024 РЭ | 1 экз. |
| Ноутбук/ПЭВМ* | - | 1 шт. |
| Набор ключей для включения | - | 1 шт. |
| Патч-корд UTP** (категории 5е, кабель 1.5 м) | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Переходная панель | - | 1 шт. |
| Тестовый пробник | - | 1 шт. |
| Комплект ЗИП* | - | 1 шт. |
| RLC-измеритель*** | ||
| * - по специальному заказу * * - соединительный шнур, предназначенный для организации компьютерных сетей и коммутации сразу нескольких электроприборов * ** - поставляется дополнительно, по требованию заказчика | ||
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А»;
ЛДПА.411713.024 ТУ «Комплекс мобильный переносной МПК-24. Технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
