Приборы для измерения и контроля вибрации КАСКАД-СИСТЕМА, 86541-22

86541-22
Приборы для измерения и контроля вибрации КАСКАД-СИСТЕМА (далее -приборы) предназначены для измерений характеристик вибрации (виброускорение, виброскорость, виброперемещение) узлов и частей промышленного оборудования.
Карточка СИ
Номер в госреестре 86541-22
Наименование СИ Приборы для измерения и контроля вибрации
Обозначение типа СИ КАСКАД-СИСТЕМА
Изготовитель Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт"), г. Москва
Год регистрации 2022
Срок свидетельства 26.08.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Приборы для измерения и контроля вибрации КАСКАД-СИСТЕМА (далее -приборы) предназначены для измерений характеристик вибрации (виброускорение, виброскорость, виброперемещение) узлов и частей промышленного оборудования.

Описание

Принцип действия приборов основан на измерении характеристик вибрации, сравнении измеренных (или вычисленных) параметров с программируемыми пороговыми значениями (уставками).

Приборы состоят из одноканальных вторичных блоков и подключаемых к ним вибропреобразователей.

Вторичные блоки выпускаются в трех модификациях ВК-320В, ВК-320Д и

ВК-321Д, которые отличаются конструктивным исполнением, наличием или отсутствием средств контроля заданных уставок, цифровой и линейно-дискретной индикации результатов измерения, контроля функционирования и регулирования. Вторичные блоки обеспечивают измерение уровня вибрации и контроль превышения установленных предупредительного и аварийного уровней вибрации (далее - уставок) по сигналу от вибропреобразователя. Вторичные блоки могут иметь выходы постоянному току от 4 до 20 мА и (или) по переменному напряжению амплитудой от 0 до 10 В. Вторичные блоки в стандартном исполнении предназначены для измерений среднего квадратического значения (СКЗ) виброскорости, по специальному заказу приборы могут выпускаться для измерения амплитуды виброускорения или размаха виброперемещения. Для идентификации приборов, предназначенных для измерения виброускорения, к основному наименованию модели добавляется атрибут М, для приборов, предназначенных для измерения виброперемещения - S, стандартное исполнение приборов дополнительных индексов в наименовании не имеет.

Вторичные блоки выпускаются для различных рабочих диапазонов температур эксплуатации. Для идентификации рабочего диапазона температур эксплуатации конкретного исполнения прибора к основному наименованию модели добавляется атрибут Т1 или Т2, см. таблицу 3. Стандартное исполнение приборов дополнительных индексов в наименовании не имеет.

В зависимости от номинального коэффициента преобразования выходного сигнала приборы имеют различные диапазоны измерений характеристик вибрации.

В составе приборов используются вибропреобразователи пьезоэлектрические с предусилителями (рег. № 85778-22),     вибропреобразователи     серии     ВК-310

(рег. № 78207-20), вибропреобразователи скорости серии ВК-310 (рег. № 77663-20), акселерометры серий 333, 351, 352, 353, и 393 (рег. № 76059-19), акселерометры

пьезоэлектрические моделей 355В02, 355В03, 355В04, 355В12, 355В33, 355А40 (рег.

№ 49217-12), преобразователи пьезоэлектрические серии 600 (рег. №  79955-20),

преобразователи виброперемещений ИВП (рег. № 75735-19).

Приборы, в состав которых входят вторичные блоки ВК-320В и ВК-321Д, могут выпускаться во взрывозащищенном исполнении и применяться во взрывоопасных зонах согласно Ех маркировки. Для идентификации приборов взрывозащищенного исполнения на их лицевую панель и на паспорт дополнительно наносится Ех маркировка.

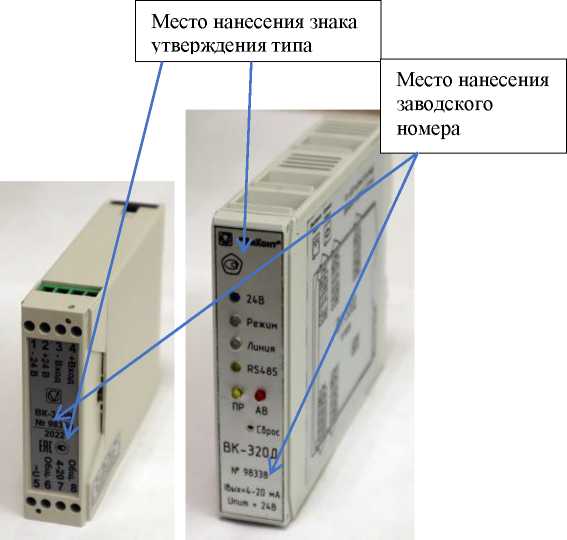

Общий вид вторичных блоков ВК-321Д, ВК-320В и ВК-320Д из состава приборов для измерения и контроля вибрации КАСКАД-СИСТЕМА представлен на рисунке 1.

Заводские номера и модификация приборов для измерения и контроля вибрации КАСКАД-СИСТЕМА соответствует заводскому номеру и модификации вторичного блока и наносится на лицевые панели вторичных блоков для модификаций ВК-320В и ВК-320Д и на заднюю панель вторичного блока для модификации ВК-321Д методом наклейки в формате порядкового номера, состоящего из цифр. Вибропреобразователи имеют свои заводские номера нанесенные на корпусе.

Пломбирование приборов для измерения и контроля вибрации КАСКАД-СИСТЕМА не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

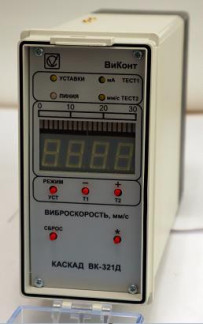

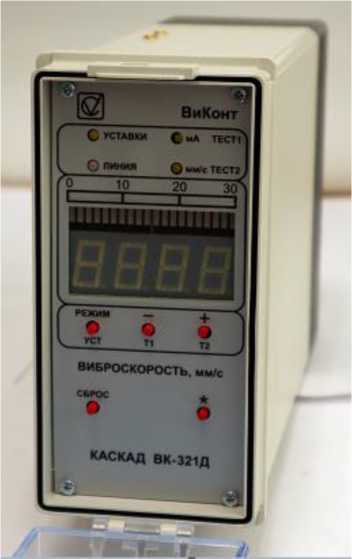

Рисунок 1 - Общий вид вторичных блоков ВК-321Д, ВК-320В и ВК-320Д из состава приборов для измерения и контроля вибрации КАСКАД-СИСТЕМА.

Программное обеспечение

В состав вторичных блоков входит микроконтроллер, который имеет программное обеспечение (далее - ПО), выполняющее следующие функции:

• цифровая обработка сигнала;

• вычисление и цифровая индикация уровня вибрации;

• формирование дискретных сигналов управления  при превышении

предупредительных и аварийных значений уставок уровня вибрации;

• формирование цифровых выходных сигналов.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VC321-19

Номер версии (идентификационный номер) ПО

2.41

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальные значения коэффициента преобразования выходного сигнала по переменному напряжению: для измерений виброскорости, мВ/(мм-с-1) для измерений виброускорения, мВ/(м^с’2) для измерений виброперемещения, мВ/мкм

100; 50; 25; 5; 2,5 10; 10,2; 5; 1 4; 1,6; 0,8

Номинальные значения коэффициента преобразования выходного сигнала по постоянному току:

для измерений виброскорости, мА/(мм^с-1)

для измерений виброускорения, мА/(м^с’2)

для измерений виброперемещения, мА/мкм

1,6; 1,07; 0,8; 0,64 0,63; 0,53; 0,32; 0,16 0,2; 0,08; 0,04; 0,032; 0,016 0,04; 0,016; 0,008

Диапазоны измерений виброскорости, мм/с

от 0,1 до 10

от 0,1 до 15

от 0,1 до 20

от 0,1 до 25

от 0,1 до 25,4

от 0,1 до 30

от 0,1 до 50

от 0,1 до 100

Диапазоны измерений виброускорения, м/с2

от 0,1 до 80

от 0,1 до 200

от 1 до 400

от 1 до 500 от 1 до 1000

Продолжение таблицы 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений виброперемещения, мкм

от 10 до 400 от 10 до 1000 от 10 до 2000

Диапазоны рабочих частот, Гц

от 2 до 1000 от 3 до 1000 от 10 до 1000 от 20 до 200 от 3 до 4400 от 2 до 5000 от 2 до 10000 от 2 до 15000 от 0,7 до 200 от 2 до 200 от 3 до 200 от 0,7 до 300 от 2 до 300 от 3 до 300

Отклонение действительного значения коэффициента преобразования выходного сигнала от номинального значения на базовой частоте подключаемого вибропреобразователя, %, не более

±5

Нелинейность амплитудной характеристики на базовой частоте подключаемого вибропреобразователя, %, не более:

-в диапазоне от нижнего предела диапазона измерений до 0,1 верхнего предела диапазона измерений включ.

-в диапазоне св. 0,1 до 1,0 верхнего предела диапазона измерений

±7

±3

Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности по цифровому индикатору на базовой частоте1), %

±2

Неравномерность амплитудно-частотной характеристики в диапазоне от 2,5Тн (нижнего предела диапазона рабочих частот) до 0,75Тв (верхнего предела диапазона рабочих частот) относительно базовой частоты подключаемого вибропреобразователя, %, не более

±10

Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот относительно базовой частоты подключаемого вибропреобразователя, дБ, не более

±3

Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°C

±0,1

Пределы допускаемой дополнительной погрешности измерений по цифровому индикатору, вызванной изменением температуры окружающей среды в пределах рабочей области значений температуры окружающей среды

половина основной погрешности

1) для модификации ВК-321Д

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Нормальная область значений температуры окружающей среды, °С

от +15 до +25

Параметры электрического питания вторичного блока1): - напряжение постоянного тока, В

24±2

Ех маркировка взрывозащищенного исполнения вторичных блоков модификаций ВК-321Д, ВК-320В

[Ex ia Ga] IIC

Параметры искробезопасных цепей:

- максимальное входное/выходное напряжение питания, В

- максимальный входной/выходной ток, мА

- максимальная подключаемая емкость, мкФ

- максимальная подключаемая индуктивность, мГн

24 60 0,1 0,1

Масса, кг, не более:

- вторичного блока ВК-320В, ВК-320Д, ВК-321Д

1,5

Габаритные размеры (высотахширинахдлина), мм, не более: - вторичного блока ВК-320В

- вторичного блока ВК-320Д

- вторичного блока ВК-321Д

25x75x110 25x100x135 135x68x255

Рабочая область значений температуры окружающей среды, °С - стандартное исполнение:

- специальный заказ (Т1)

вторичные блоки ВК-320В и ВК-320Д

вторичный блок ВК-321Д

- специальный заказ (Т2)

от +5 до +55

от -20 до +55 от -40 до +55 от +5 до +70

1) По специальному заказу, только для безопасных зон. Напряжение питания вторичного блока (220±22) В переменного тока частотой (50±1) Гц.

Знак утверждения типа

наносится на лицевые панели вторичных блоков для модификаций ВК-320В и ВК-320Д и на заднюю панель вторичного блока для модификации ВК-321Д методом лазерной гравировки на маркировочной табличке и на титульный лист руководства по эксплуатации и паспорта методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Приборы для измерения и контроля вибрации КАСКАД-СИСТЕМА

ВК-320В, ВК-320Д или ВК-321Д

1 шт.

Руководство по эксплуатации

РЭ 4277-030-98222904-18

1 экз.

Паспорт

ВК321.хх.ххх ПС

1 экз.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации РЭ 4277-030-98222904-18 «Приборы для измерения и контроля вибрации КАСКАД-СИСТЕМА. Руководство по эксплуатации».

Нормативные документы

Технические условия ТУ 4277-030-98222904-18 «Приборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
