Термометры электронные ТТЖК, 86542-22

Назначение

Термометры электронные ТТЖК (далее по тексту - термометры) предназначены для измерений температуры и контроля температурного режима в системе «холодовой цепи». Термометры можно использовать во всех типах холодильного оборудования, в холодильных (морозильных) камерах (комнатах), холодильниках (морозильниках)), авторефрижераторах. Термометры могут быть использованы для измерения температуры окружающей среды в рамках соблюдения требований условий эксплуатации.

Описание

Принцип действия термометров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенного первичного преобразователя температуры (ППТ), в цифровой код.

Конструктивно термометры выполнены в виде компактного моноблочного корпуса из поликарбоната со встроенным ППТ, электронным блоком и жидкокристаллическим индикатором (ЖКИ). На лицевой панели термометров помимо ЖКИ также расположены управляющие кнопки «ВКЛ/ВЫКЛ», «СБРОС» и «°C/°F». На тыльной стороне корпуса расположен отсек для сменного элемента питания, а также прикреплено приспособление для монтажа термометра на объекте измерений.

Термометры изготавливаются в одном исполнении - ТТЖК-1.

Термометры электронные предназначены для многократной реализации циклов контроля в течение срока службы с выполнением в пределах каждого цикла измерений и индикации на ЖКИ текущей температуры контролируемой воздушной среды, а также индикации на ЖКИ минимального и максимального зафиксированного значения измеряемой за сессию температуры.

Цветовая гамма этикеток и материал корпусов термометров могут быть изменены по решению Изготовителя (Правообладателя) в одностороннем порядке, при условии, что внутреннее наполнение термометров останется неизменным.

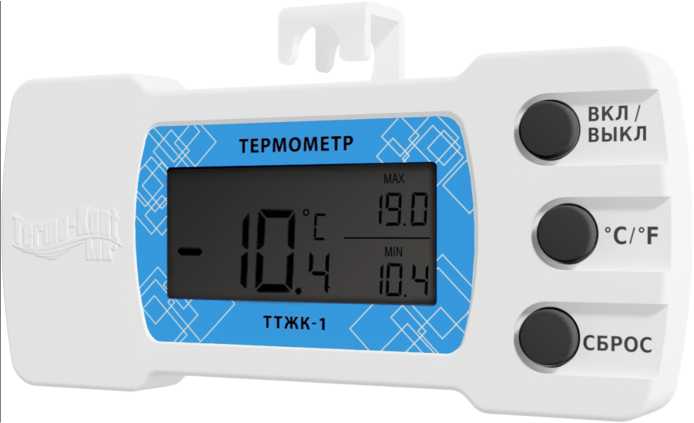

Фотография общего вида термометров электронных ТТЖК исполнения ТТЖК-1 представлена на рисунке 1.

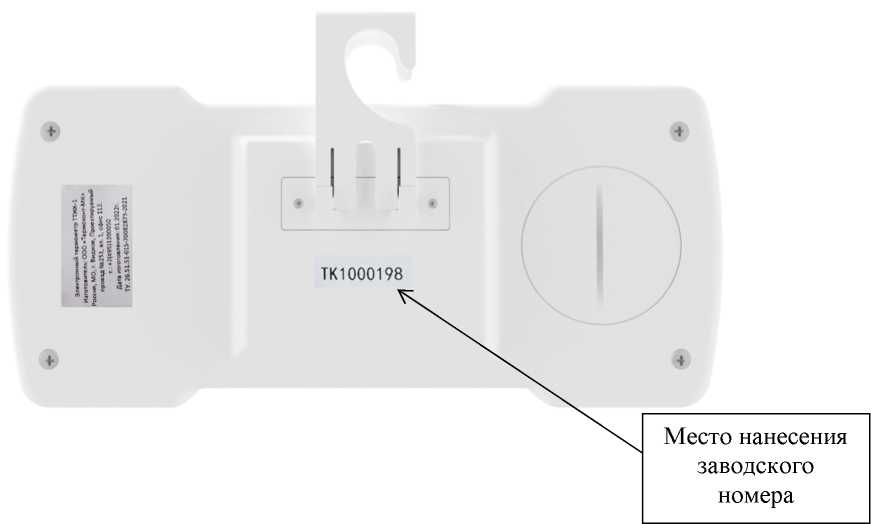

Место нанесения заводского номера

Рисунок 1 - Общий вид термометров

Пломбирование термометров не предусмотрено. Заводской (индивидуальный) номер термометра нанесен в виде наклейки на тыльную сторону корпуса. Конструкция термометров не предполагает нанесение знака поверки на корпус средства измерения.

Программное обеспечение

Термометры электронные ТТЖК имеют только встроенное, метрологически значимое, программное обеспечение (ПО), которое используется для преобразования и обработки информации, полученной в процессе проведения измерения. Данное ПО загружается в электронный блок термометра на предприятии-изготовителе во время производственного цикла.

Структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют.

В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».

Технические характеристики

Метрологические и основные технические характеристики термометров электронных ТТЖК приведены в таблицах 1, 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на термометры типографским способом, а также может быть нанесен на корпус термометра при помощи наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 Руководства по эксплуатации.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 26.51.51-015-70082873-2021 Термометры электронные ТТЖК. Технические условия.
